A tubulação de aço inoxidável do pescoço da solda flangeia ANSI B16.5 de WN ASTM A182 ASME

Flange WN ASTM A182 ASME do pescoço da solda/classe 150 2500 do ANSI B16.5

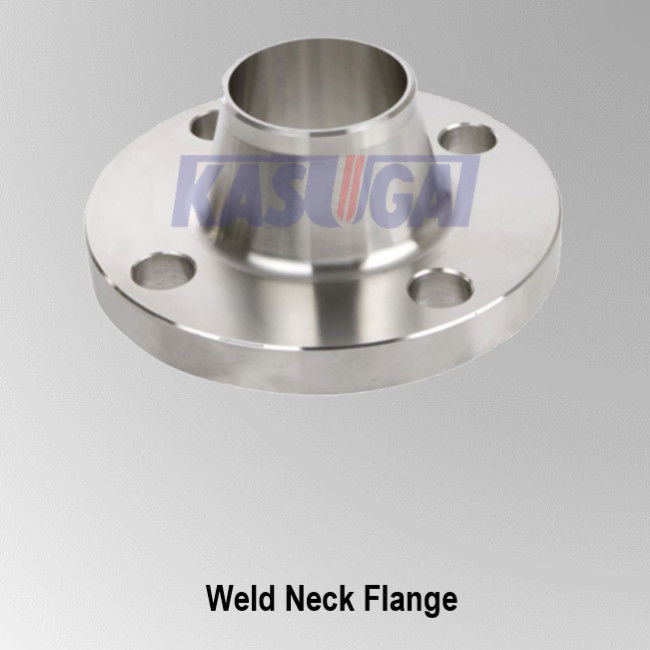

Flange do pescoço da solda

Uma flange do pescoço da solda, igualmente chamou uma flange afilada do cubo ou a flange do alto-cubo, é um tipo da flange que possa relocate o esforço às tubulações, assegurando uma diminuição na concentração do alto-esforço na parte inferior da flange. Há duas flanges de solda do pescoço projeta – o primeiro tipo está usado com tubulações quando o segundo, um tipo mais longo não puder ser usado com tubulações mas com uma fábrica de tratamento. A flange do pescoço da solda compreende de um encaixe redondo que estenda além da borda da circunferência. Estas flanges, fabricadas tipicamente do forjamento, são soldadas realmente às tubulações.

Informações sobre o produto

Flanges longas do pescoço da solda (LWN)

Este tipo da flange é considerado como as flanges do alto-cubo, que foram criadas assim que o esforço poderia ser transferido à tubulação e a diminuir a concentração de esforço na parte inferior da flange.

A flange de solda longa do pescoço é aplicada principalmente à construção da embarcação de pressão que funciona como um bocal (tal como um bocal do thermowell). Para unir uma flange de solda comum do pescoço a uma embarcação de pressão, uma parte de tubulação é exigida com soldadura adicional. Uma flange de LWN por outro lado une diretamente à embarcação, daqui, pode ser vista como um bocal integralmente reforçado. Evita fazer uma emenda da solda na tubulação para flangear e fornece o auto-reforço.

Reduzindo a flange do pescoço da solda

É chamado igualmente reduzir-se soldando a flange do pescoço, porque o pescoço da flange tem um diâmetro de diminuição que para soldar a uma tubulação mais de pequeno diâmetro.

A flange de diminuição é usada para fazer uma redução no diâmetro da tubulação. Uma junção flangeada de diminuição consiste em uma flange de diminuição e em uma flange padrão, funcionando como um encaixe do redutor. Como ilustrado em Figure-1, o fim maior de reduzir a flange A, que é em contato com a flange padrão B, é sabido como “o tamanho de que a redução está sendo feita”; a extremidade menor da flange de diminuição A, que será soldada a uma tubulação, é sabida como “o tamanho a que a redução está sendo feita”. O fluxo deve viajar do tamanho menor ao maior. Se o sentido de fluxo foi invertido, a turbulência severa poderia tornar-se.

A fim fazer uma redução na linha da tubulação com as duas flanges de solda padrão do pescoço, um redutor adicional será usado como ilustrado em Figure-2. O comprimento total desta configuração é 2L+H, que é muito mais longo do que L+M de uma junção flangeada de diminuição como ilustrado em Figure-1. Significa que o uso de reduzir flanges pode eficazmente salvar o espaço na situação cantada. De fato, a flange de diminuição mais frequentemente é usada nas instalações com espaço limitado.
