| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | TR com rosca |
| Documento | Folheto PDF do produto |
ANSI rosqueado B16.5 do TR ASTM A182 da flange

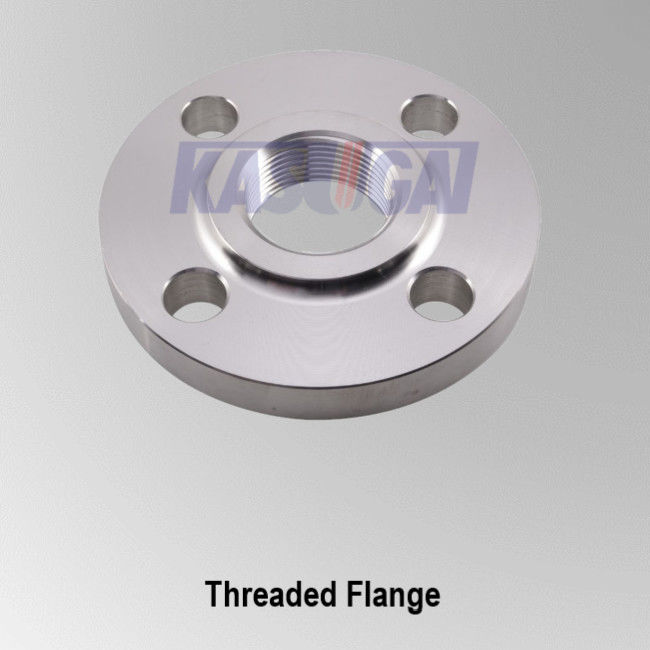

Flange rosqueada
A flange rosqueada fabricada de acordo com ASME B16.5 é similar ao deslizamento na flange, mas o furo terá uma linha de tubulação do atarraxamento que conforma-se a ASME B1.20.1. A linha será concêntrica com a linha central da abertura da flange, e as variações em alinhamento (perpendicular à cara da flange) não excederão 5 milímetros pelo medidor. As flanges rosqueadas estão disponíveis nos tamanhos NPS 1/2 a NPS 24 para avaliações da pressão da classe 150, da classe 300, da classe 400, da classe 600 e da classe 900. Os tamanhos para a classe 1500 e a classe 2500 estão disponíveis de NPS 1/2 a NPS 2-1/2.
Informações sobre o produto
| Nome do produto | Flange de aço inoxidável rosqueada |
| Escala do tamanho | 1/2 ' a 24" |
| Classe da pressão | 150, 300, 400, 600, 900, 1500, 2500, |
| Padrões | ASTM A182 |
| Tipo da cara | Rosqueado (TR) |
| Dimensões | ANSI B16.5, desenhos feitos sob encomenda |
| Espessura | Sch5S a Sch160, XXS |
| Origem | China |
| Aplicações | A água ou o serviço aéreo operam-se na pressão extrema e em temperaturas normais e/ou nas áreas explosivas altas onde a soldadura pode criar um perigo. |
| Teste | espectrografia da Direto-leitura, máquina de teste hidrostática, detector do raio X, detector ultrassônico da falha, detector da partícula magnética |
| Certificados de teste | Certificado das matérias primas, 100% relatório de teste da radiografia, relatório de inspeção do terceiro |
Vantagens & desvantagens: Aplicações
A junção de flange rosqueada pode ser montada sem soldadura. Uma tubulação, que seja fornecida com as linhas afiladas em suas extremidades, pode prontamente ser montada com a flange rosqueada. Esta característica faz a flange rosqueada bem-serida aos serviços extremos da pressão que se operam em temperaturas ambientais normais e nas áreas altamente explosivas onde a soldadura pode criar um perigo.
As desvantagens de flanges rosqueadas são igualmente óbvias. As fendas formaram entre o externo e linhas internas pode facilmente capturar e reter o líquido do processo. Isto faz a conexão rosqueada susceptível à corrosão de fenda durante que líquido do processo penetra a região e os resultados da linha na falha. As junções rosqueadas igualmente significam montantes significativos do esforço. Desde que o esforço é intensificado drasticamente na região da linha devido ao aperto, relativamente poucos ciclos da expansão e da contração ou o movimento causado pelo desalinhamento podem sujeitar a flange rosqueada à falha.
As flanges de aço rosqueadas são limitadas geralmente à água ou aos serviços aéreos para os tamanhos NPS 6 (DN 150) ou menor e com a temperatura do projeto que não excede 250°F. Não são apropriados para as circunstâncias que envolvem altas temperaturas, esforços cíclicos, ou o líquido corrosivo. As tolerâncias dimensionais da flange rosqueada são quase as mesmas que aquela do deslizamento em flanges.
