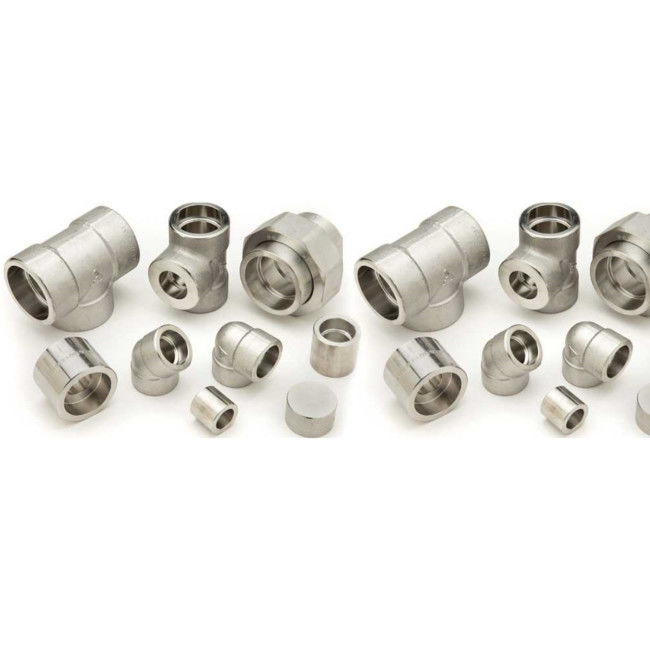

Solda de alta pressão sem emenda do soquete nos encaixes de tubulação rosqueados ASME B16.11

Solda de alta pressão de aço inoxidável do soquete de ASME B16.11 & encaixes rosqueados

O padrão de ASME B16.11 cobre avaliações, dimensões, tolerâncias, marcação e exigências de material para os encaixes forjados, soquete-soldadura e rosqueado. Os encaixes rosqueados estão disponíveis em avaliações da pressão classificam 2000, 3000, e 6000; Os encaixes de solda do soquete estão disponíveis em avaliações da pressão classificam 3000, 6000, e 9000. Geralmente, ambos os encaixes estão disponíveis nos tamanhos (NPS) de 1/8 de ″ através do ″ 4. Os encaixes da soquete-soldadura de ASME B16.11 podem ser fornecidos em formulários do produto do cotovelo de 90°, do cotovelo 45°, da cruz, do T, do acoplamento, do meio acoplamento, do chefe, do tampão, e do dístico; quando ASME B16.11 rosqueou os encaixes podem ser fornecidos em formulários do produto do cotovelo de 90°, do cotovelo 45°, da cruz, do T, do cotovelo da rua, do acoplamento, do chefe, do tampão, do dístico, da tomada e da bucha.

ASME B16.11 forjou os encaixes pode ser feito dos materiais que consistem em forjamentos, em barra, na tubulação sem emenda, ou em produtos tubulares sem emenda. Estes materiais conformar-se-ão às exigências para os materiais de construção sem emenda do WP das especificações A234 de ASTM, das especificações de forjadura A105, A182, A350, B462, ou B564 de A403, de A420, de A815, ou de B366, ou de ASTM. Os T, os cotovelos, e as cruzes não serão feitos à máquina diretamente do estoque da barra. Os encaixes rosqueado e da soquete-soldadura de ASME B16.11 são feitos em tamanhos pequenos e têm avaliações altas da pressão-temperatura. São usados primeiramente para o vapor de alta pressão.

Informações sobre o produto:

Tipos de conexões de extremidade: Soquete que solda & rosqueado

ASME B16.11 forjou os encaixes pode ser fornecido com as extremidades da soquete-soldadura, as extremidades rosqueadas, ou uma combinação da extremidade da soquete-soldadura e das extremidades rosqueadas.

Extremidades (THD) rosqueadas

A conexão de extremidade rosqueada para a tubulação de junta é referida geralmente como a conexão parafusada. Com os sulcos afilados cortados nos fins de uma corrida da tubulação, os encaixes parafusados e a tubulação parafusada podem facilmente ser montados sem soldadura ou outros meios permanentes do acessório. O ASME B16.11 rosqueou os encaixes terá as linhas que são masculinas ou fêmeas de acordo com ASME B1.20.1. As linhas masculinas estão cortadas na parte externa do encaixe, quando as linhas fêmeas forem cortadas no interior do encaixe. Enquanto os encaixes rosqueados são montados com tubulações rosqueadas, um comprimento curto da tubulação está tirado no encaixe. Esta conexão é chamada um acoplamento de linha.

Extremidades da solda do soquete (interruptor)

Ao montar a tubulação com encaixe de solda do soquete de ASME B16.11, a tubulação é introduzida no encaixe antes de soldar. Dentro da soquete-solda o encaixe é um colar que impeça que a tubulação esteja introduzida demasiado profundamente no encaixe. Uma quantidade curto de tubulação é perdida quando as conexões da soquete-solda são feitas. Antes que a solda esteja feita, o ajustador de tubulação suportará a tubulação fora do colar aproximadamente 1/8 de ″ para permitir a expansão do calor durante o procedimento de solda. A tubulação usada para conexões da soquete-solda será preparada com uma extremidade lisa. A extremidade lisa (PE) significa que a tubulação é quadrado do corte, ou perpendicular a, a linha central longa central.
