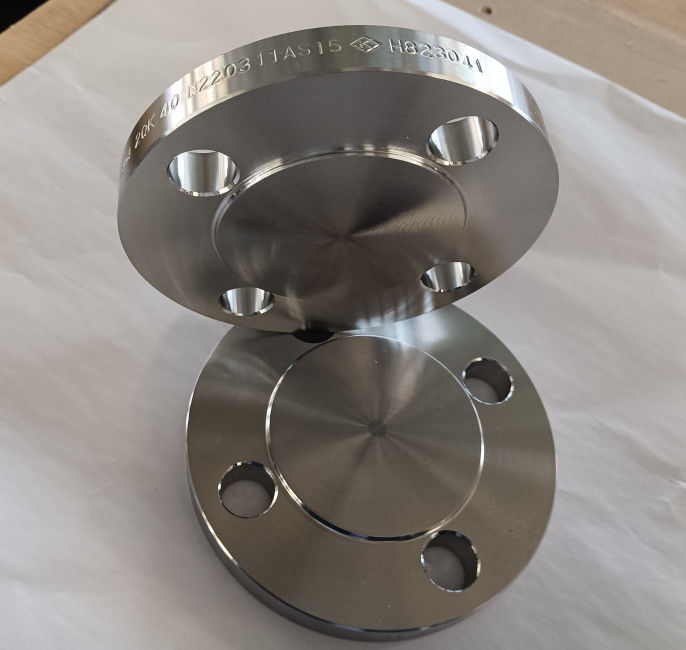

SUS304 20K BL-RF JIS Standard de aço inoxidável
Informações sobre o produto
| Nome do produto | SUS304 20K BL-RF JIS Standard de aço inoxidável |
| Faixa de tamanho | 3/8° a 24° |
| Classe de pressão | 20K (20kg/cm)2) |
| Normas | JISB2220 |
| Tipo de rosto | BLRF Cego Cara erguida |
| Materiais | SUS304 |
| Origem | China |
| Aplicação |
Bombas, válvulas e recipientes na fabricação e na transformação de alimentos. Conexões de tubulação em canalizações industriais. Intercambiadores de calor e sistemas de aquecimento de todos os tamanhos. Apoio de mineração. Sistemas de energia nuclear |
Materiais:Aço inoxidável SUS304
O material SUS304 é um padrão JIS japonês e o aço inoxidável mais comumente utilizado, contendo 18% de Cr e 8% de Ni.Pode manter uma boa resistência e resistência ao calor em ambientes de alta temperatura e baixa temperatura, e também possui boa resistência à corrosão, soldabilidade, manobrabilidade a frio e propriedades mecânicas na atmosfera suave.
SUS304 Composição química do aço inoxidável
| Padrão | Grau | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Não. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 a 20 | 8 a 10.5 |
SUS304 Propriedades mecânicas do aço inoxidável
| Padrão | Grau |
Dia. (mm) |
Força de rendimento (N/mm2) |
Resistência à tração (N/mm2) |
Extensão (%) |
Dureza (HB) |
Dureza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
Tipo de rosto:BLRF - Cego Rosto Erguido
Uma flange cega é uma placa circular com um buraco de parafuso e uma superfície sólida que é usada para selar uma tubulação ou para criar o fluxo final.Engenharia de tubosA flange cega é colocada entre duas flanges abertas para impedir o fluxo de líquido através de um tubo.
A flange cega é tipicamente essencial quando se realiza a manutenção ou reparação de tubulações, uma vez que o fluxo na tubulação deve ser interrompido para a manutenção,No entanto, a válvula mais próxima pode estar a quilómetros de distância do local de reparaçãoComo resultado, a instalação de uma flange cega num gasoduto é muito mais rentável.
A flange de face elevada é o tipo mais comum utilizado em aplicações de instalações de processo e é facilmente identificável.É referido como uma face levantada porque as superfícies da junta são levantadas acima da face do círculo de parafusosEste tipo de cara permite a utilização de uma ampla combinação de desenhos de juntas, incluindo tipos de chapas de anel plano e compósitos metálicos, tais como espirais e tipos de jaquetas duplas.O propósito de uma flange RF é concentrar mais pressão numa área de junta menor e, assim, aumentar a capacidade de contenção de pressão da articulação.
Dimensões das flanges para pressão nominal de 20 K (mm)
| Tamanho nominal | Espessura da flange | Diâmetro do eixo | Diâmetro do eixo do eixo | Tapeamento do eixo | O comprimento total da flange | Câmfering(27) | Radius do filete | Parede | |||||
| t | t | a) | a) | b | b(26) | x | Min x | T | T | c | r(26) | L | |
| A | Exceto BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, IT | WN | IT (em inglês) | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR,WN, IT | SOH tipo C |
| 10 | 14 | 14 | 30 | 17.3 | 32 | 29 | 1.25 | 1.25 | 20 | 33 | - Não. | 4 | - Não. |
| 15 | 14 | 14 | 34 | 21.7 | 36 | 34 | 1.25 | 1.25 | 20 | 34 | 3 | 4 | - Não. |
| 20 | 16 | 16 | 40 | 27.2 | 42 | 39 | 1.25 | 1.25 | 22 | 36 | 3 | 4 | - Não. |
| 25 | 16 | 16 | 48 | 34.0 | 50 | 47 | 1.25 | 1.25 | 24 | 38 | 3 | 4 | - Não. |
| 32 | 18 | 18 | 56 | 42.7 | 60 | 56 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | - Não. |
| 40 | 18 | 18 | 62 | 48.6 | 66 | 62 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | - Não. |
| 50 | 18 | 18 | 76 | 60.5 | 80 | 75 | 1.25 | 1.25 | 26 | 42 | 4 | 5 | - Não. |
| 65 | 20 | 20 | 100 | 76.3 | 104 | 92 | 1.25 | 1.25 | 30 | 48 | 5 | 5 | 6 |
| 80 | 22 | 22 | 113 | 89.1 | 117 | 105 | 1.25 | 1.25 | 34 | 51 | 5 | 6 | 6 |
| 90 | 24 | 24 | 126 | 101.6 | 130 | 118 | 1.25 | 1.25 | 36 | 54 | 5 | 6 | 6 |
| 100 | 24 | 24 | 138 | 114.3 | 142 | 134 | 1.25 | 1.25 | 36 | 58 | 5 | 6 | 6 |
| 125 | 26 | 26 | 166 | 139.8 | 172 | 162 | 1.25 | 1.25 | 40 | 64 | 6 | 6 | 6 |
| 150 | 38 | 38 | 196 | 165.2 | 202 | 192 | 1.25 | 1.25 | 42 | 73 | 6 | 6 | 6 |
| 200 | 30 | 30 | 244 | 216.3 | 252 | 244 | 1.25 | 1.25 | 46 | 77 | 6 | 6 | |
| 250 | 34 | 34 | 304 | 267.4 | 312 | 298 | 1.25 | 1.25 | 52 | 87 | 6 | 6 | |
| 300 | 36 | 36 | 354 | 318.5 | 364 | 352 | 1.25 | 1.25 | 56 | 94 | 9 | 8 | |
| 350 | 40 | 40 | 398 | 355.6 | 408 | 398 | 1.25 | 1.25 | 62 | 110 | 9 | 8 | |
| 400 | 46 | 46 | 446 | 406.4 | 456 | 452 | 1.25 | 1.25 | 70 | 123 | 9 | 10 | 7 |
| 450 | 48 | 48 | 504 | 457.2 | 514 | 510 | 1.25 | 1.25 | 78 | 134 | 9 | 10 | 7 |
| 500 | 50 | 50 | 558 | 508.0 | 568 | 561 | 1.25 | 1.25 | 84 | 136 | 9 | 10 | 7 |
| 550 | 52 | 52 | 612 | 558.8 | 622 | 616 | 1.25 | 1.25 | 90 | 143 | 9 | 10 | 7 |
| 600 | 54 | 56 | 666 | 609.6 | 676 | 670 | 1.25 | 1.25 | 96 | 149 | 9 | 10 | 7 |
