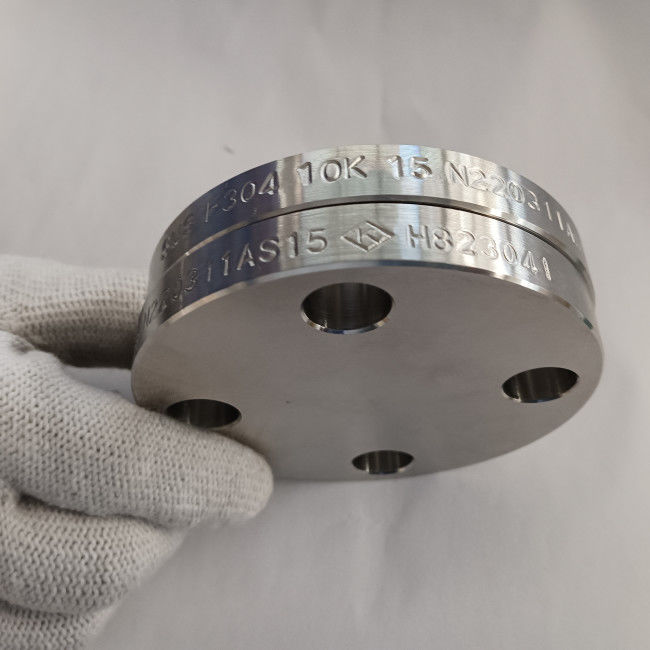

Flange cega de aço inoxidável da cara completa do padrão de SUS304 10K BL-FF JIS
Informações sobre o produto
| Nome do produto |
SUS 304 flange cega de aço inoxidável da cara completa do padrão de 10K BL-FF JIS |
| Escala do tamanho | 3/8" a 60" |
| Classe da pressão | 10K (10kg/cm2) |
| Padrões | JISB2220 |
| Tipo da cara | Cara completa da placa de BLFF |
| Materiais | SUS304 |
| Origem | China |
| Aplicação |
Bombas, válvulas, e embarcações na transformação da fabricação e dos produtos alimentares. Conexões de tubulação no sistema hidráulico industrial. Permutadores de calor e sistemas de aquecimento de todos os tamanhos. Apoio de mineração. Sistemas potência nuclear |
Material: SUS304 de aço inoxidável
O material SUS304 é um padrão japonês de JIS e o de aço inoxidável o mais de uso geral, contendo o Cr de 18% e o Ni de 8%. Pode manter a boas força e resistência térmica em ambientes da temperatura de alta temperatura e baixa, e igualmente tem a boa resistência de corrosão, a capacidade de soldadura, a funcionalidade fria e propriedades mecânicas na atmosfera suave.
Composição SUS304 quimica de aço inoxidável
| Padrão | Categoria | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Propriedades SUS304 mecânicas de aço inoxidável
| Padrão | Categoria |
Diâmetro (d) (milímetro) |
Força de rendimento (N/mm2) |
Resistência à tração (N/mm2) |
Alongamento (%) |
Dureza (HB) |
Dureza (Alta tensão) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Tipo da cara: BLFF - flange da cara completa da placa
BLFF é uma designação do padrão de JIS, que igualam para cegar a flange lisa da cara no padrão de ASME.
Uma flange cega é uma placa circular com um furo de parafuso e uma superfície contínua que seja usada para selar fora de um encanamento ou para criar o fluxo do fim. São utilizados extensamente no petroquímico, serviços públicos, engenharia da tubulação, e a água trabalha indústrias. A flange cega é colocada entre duas flanges abertas para impedir o fluxo líquido através de um encanamento.
A flange cega é tipicamente essencial quando a manutenção do encanamento ou os reparos de empreendimento como o fluxo no encanamento deve ser parado para a manutenção, contudo a válvula a mais próxima podem ser quilômetros longe do local do reparo. Em consequência, instalar uma flange cega em um encanamento é distante mais eficaz na redução de custos.
A flange lisa da cara tem uma superfície da gaxeta no mesmo plano que a cara do círculo de parafusamento. As aplicações que usam flanges lisas da cara são frequentemente aquelas em que a flange de acoplamento ou o encaixe flangeado são feitos de uma carcaça.
Dimensões da flange 10K de JIS (10kg/cm2) (milímetros)
| Tamanho nominal | Espessura da flange | Diâmetro do lado pequeno do diâmetro do cubo | Diâmetro lado do diâmetro do cubo do grande | Atarraxamento do cubo | Comprimento total da flange | Chanfrar (20) | Raio da faixa | Dimensões Substitutional de WN (21) | ||||||||
| t | t | a | a | b | b (19) | x | x | T | T | c | r | r (2) | t | x | ||
| À exceção do BL | BL | SOH, INTERRUPTOR, LJ, TR | WN | SOH, INTERRUPTOR, LJ, TR | WN, A TI | WN | A TI | SOH, INTERRUPTOR, LJ, TR | WN | LJ | SOH, INTERRUPTOR, LJ, TR | WN, A TI | WN | |||
| 10 | 12 | 12 | 23 | 17,3 | 26 | 28 | 1,25 | 1,25 | 16 | 29 | — | 4 | 4 | — | — | |
| 15 | 12 | 12 | 27 | 21,7 | 30 | 33 | 1,25 | 1,25 | 16 | 31 | 3 | 4 | 4 | — | — | |
| 20 | 14 | 14 | 33 | 27,2 | 36 | 38 | 1,25 | 1,25 | 20 | 32 | 3 | 4 | 4 | — | — | |
| 25 | 14 | 14 | 41 | 34,0 | 44 | 47 | 1,25 | 1,25 | 20 | 36 | 3 | 4 | 4 | — | — | |
| 32 | 16 | 16 | 50 | 42,7 | 53 | 56 | 1,25 | 1,25 | 22 | 38 | 4 | 4 | 4 | — | — | |
| 40 | 16 | 16 | 56 | 48,6 | 60 | 62 | 1,25 | 1,25 | 24 | 38 | 4 | 4 | 4 | — | — | |
| 50 | 16 | 16 | 69 | 60,5 | 73 | 75 | 1,25 | 1,25 | 24 | 40 | 4 | 4 | 4 | — | — | |
| 65 | 18 | 18 | 86 | 76,3 | 91 | 92 | 1,25 | 1,25 | 27 | 44 | 5 | 4 | 4 | — | — | |
| 80 | 18 | 18 | 99 | 89,1 | 105 | 105 | 1,25 | 1,25 | 30 | 45 | 5 | 4 | 5 | — | — | |
| 90 | 18 | 18 | — | 101,6 | — | 117 | 1,25 | 1,25 | — | 45 | 5 | — | 5 | — | — | |
| 100 | 18 | 18 | 127 | 114,3 | 130 | 130 | 1,25 | 1,25 | 36 | 45 | 5 | 4 | 5 | — | — | |
| 125 | 20 | 20 | 154 | 139,8 | 161 | 156 | 1,25 | 1,25 | 40 | 47 | 6 | 4 | 5 | — | — | |
| 150 | 22 | 22 | 182 | 165,2 | 189 | 184 | 1,25 | 1,25 | 40 | 53 | 6 | 4 | 5 | — | — | |
| 175 | 22 | 22 | — | 190,7 | — | 210 | 1,25 | 1,25 | — | 55 | — | — | 5 | — | — | |
| 200 | 22 | 22 | — | 216,3 | — | 238 | 1,25 | 1,25 | — | 58 | 6 | — | 5 | — | — | |
| 225 | 22 | 22 | — | 241,8 | — | 261 | 1,25 | 1,25 | — | 58 | — | — | 5 | — | — | |
| 250 | 24 | 24 | 288 | 267,4 | 292 | 292 | 1,25 | 1,25 | 36 | 65 | 6 | 6 | 6 | — | — | |
| 300 | 24 | 24 | 340 | 318,5 | 346 | 345 | 1,25 | 1,25 | 38 | 68 | 9 | 6 | 6 | — | — | |
| 350 | 26 | 26 | 380 | 355,6 | 386 | 388 | 1,25 | 1,25 | 42 | 79 | 9 | 6 | 6 | — | — | |
| 400 | 28 | 28 | 436 | 406,4 | 442 | 442 | 1,25 | 1,25 | 44 | 85 | 9 | 6 | 6 | — | — | |
| 450 | 30 | 30 | 496 | 457,2 | 502 | 495 | 1,25 | 1,25 | 48 | 90 | 9 | 6 | 6 | — | — | |
| 500 | 30 | 30 | 548 | 508,0 | 554 | 546 | 1,5 | 1,5 | 48 | 99 | 9 | 6 | 6 | 40 | 1,25 | |
| 550 | 32 | 34 | 604 | 558,8 | 610 | 597 | 1,75 | 1,75 | 52 | 111 | 9 | 6 | 6 | 42 | 1,5 | |
| 600 | 32 | 36 | 656 | 609,6 | 662 | 648 | 1,75 | 1,75 | 52 | 112 | 9 | 6 | 6 | 42 | 1,5 | |
| 650 | 34 | 38 | 706 | 660,4 | 712 | 700 | 1,75 | 1,75 | 56 | 116 | — | 6 | 6 | 44 | 1,5 | |
| 700 | 34 | 40 | 762 | 711,2 | 770 | 754 | 2 | 2 | 58 | 132 | — | 6 | 6 | 56 | 1,5 | |
| 750 | 36 | 44 | 816 | 762,0 | 824 | 807 | 2 | 2 | 62 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 800 | 36 | 46 | 868 | 812,8 | 876 | 858 | 2 | 2 | 64 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 850 | 36 | 48 | 920 | 863,6 | 928 | 908 | 2 | 2 | 66 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 900 | 38 | 50 | 971 | 914,4 | 979 | 959 | 2 | 2 | 70 | 140 | — | 6 | 6 | 62 | 1,5 | |
| 1000 | 40 | 56 | 1073 | 1016,0 | 1081 | 1065 | 2 | 2 | 74 | 151 | — | 6 | 6 | 66 | 1,5 | |
| 1100 | 42 | 62 | 1175 | 1117,6 | 1185 | 1174 | 2 | 2 | 95 | 170 | — | 8 | 10 | 72 | 1,5 | |
| 1200 | 44 | 66 | 1278 | 1219,2 | 1290 | 1281 | 2 | 2 | 101 | 182 | — | 8 | 10 | 76 | 1,5 | |
| 1350 | 48 | 74 | 1432 | 1371,6 | 1450 | 1438 | 2 | 2 | 110 | 200 | — | 8 | 10 | 82 | 1,5 | |
| 1500 | 50 | 82 | 1585 | 1524,0 | 1605 | 1598 | 2 | 2 | 123 | 218 | — | 8 | 12 | 88 | 1,5 | |
Nota:
(19) com flanges da TI, esta dimensão é mostrada para a referência.
(20) isto pode ser arredondado fora com as dimensões c como um raio
(21) esta dimensão pode ser determinada no acordo entre os partidos referidos
