Flanges de aço inoxidável da tubulação
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | JIS SUS304 VF FF |
| Documento | Folheto PDF do produto |

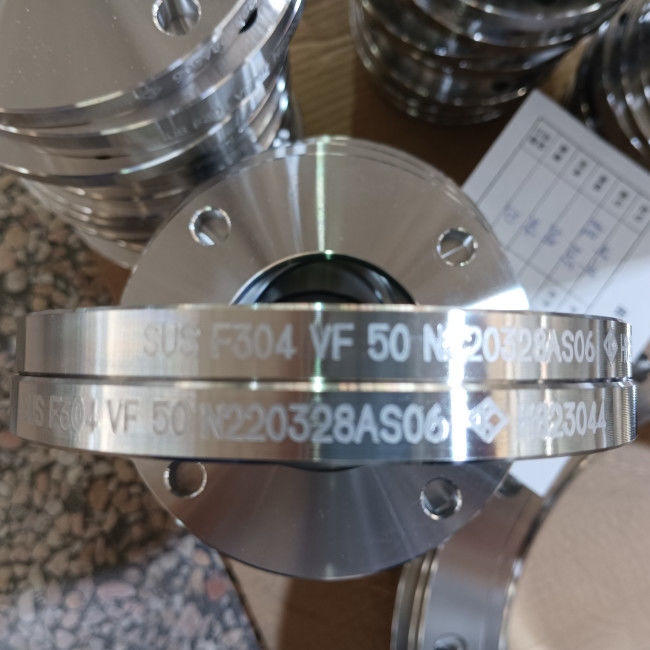

Flange de aço inoxidável padrão da cara completa do vácuo de JIS SUS304 VF FF JIS
Informações sobre o produto
| Nome do produto | Flange de aço inoxidável padrão da cara completa do vácuo de JIS SUS304 VF FF JIS |
| Escala do tamanho | 3/8" a 20" |
| Classe da pressão | 5K 10K 16K 20K 40K |
| Padrões | JISB2290 |
| Tipo da cara | Cara completa (FF) |
| Materiais | SUS304 |
| Origem | China |
Material: SUS304 de aço inoxidável
O material SUS304 é um padrão japonês de JIS e o de aço inoxidável o mais de uso geral, contendo o Cr de 18% e o Ni de 8%. Pode manter a boas força e resistência térmica em ambientes da temperatura de alta temperatura e baixa, e igualmente tem a boa resistência de corrosão, a capacidade de soldadura, a funcionalidade fria e propriedades mecânicas na atmosfera suave.
Composição SUS304 quimica de aço inoxidável
| Padrão | Categoria | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Propriedades SUS304 mecânicas de aço inoxidável
| Padrão | Categoria |
Diâmetro (d) (milímetro) |
Força de rendimento (N/mm2) |
Resistência à tração (N/mm2) |
Alongamento (%) |
Dureza (HB) |
Dureza (Alta tensão) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Dimensões da flange de JIS VF (milímetros)
|
Tamanho nominal da tubulação |
Flange nenhuma | D | OD | Espessura | Furos de parafuso | Modelo do parafuso | ||
| T | C | NÃO. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
Cara completa de Tipo-FF da cara
Igual FF-completo da cara no padrão de JIS estruturalmente igual à cara lisa no padrão de ASTM. A flange lisa da cara tem uma superfície da gaxeta no mesmo plano que a cara do círculo de parafusamento. As aplicações que usam flanges lisas da cara são frequentemente aquelas em que a flange de acoplamento ou o encaixe flangeado são feitos de uma carcaça.
Classificação padrão de JIS da cara da gaxeta e da designação
| Classificação da cara da gaxeta | Designação | Figura | ||
| Cara completa | FF | |
||
| Cara aumentada | RF | |
||
| cara Homem-fêmea | Assento masculino | MF | MF-M | |
| Assento fêmea | MF-F | |
||
| Língua e sulco | Língua | TG | TG-T | |
| Sulco | TG-G | |
||
