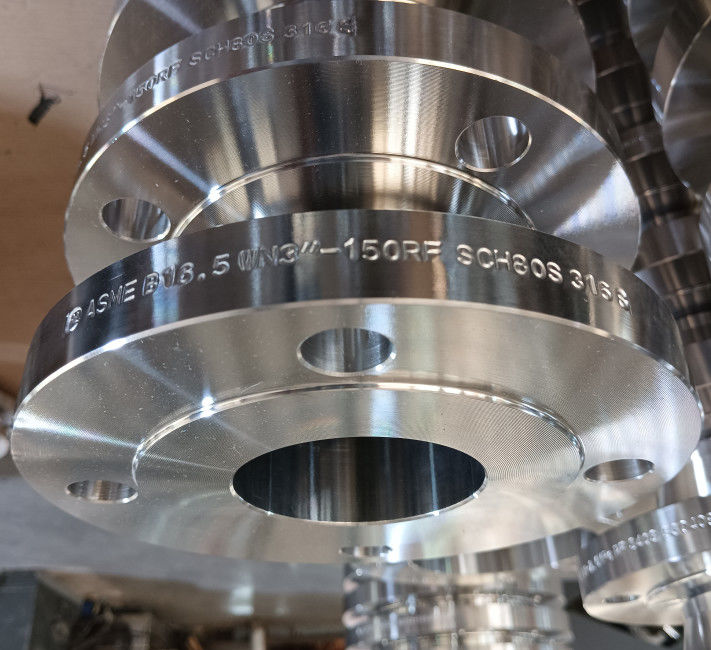

Flange aumentada inoxidável do pescoço da solda da cara, CL150 flange da tubulação de aço de 1 polegada

ASTM A182 F316/L ANSI B16.5 WN RF Classe 150 Ferro inoxidável

Informações sobre o produto

Materiais: ASTM A182 F316/F316L

As flanges de aço inoxidável 316 / 316L têm uma maior resistência à corrosão de poços em ambientes de cloreto devido à adição de molibdênio.De acordo com a norma ASME B16.5 e ASME B16.47As flanges SS 316/ 316L podem ser fabricadas a partir de forjas da classe F316 ou F316L da norma ASTM A182, de fundições da classe CF8M ou CF3M da norma ASTM A351 e de chapas da classe 316 ou 316L da norma ASTM A240.

As flanges SS 316/ 316L podem ser fornecidas em vários tipos, como pescoço de soldagem, deslizamento, cegueira, soldagem de soquete, articulação do tornozelo, roscas e redução, etc. As flanges da ASME B16.5 podem ser fornecidos em tamanhos de 1/2" a 24" na classe 150, 300, 400, 600, 900, 1500, 2500. As flanges da série A ASME B16.47 podem ser fornecidas nos tamanhos 26 "até 60" na classe 150, 300, 400, 600, 900; enquanto as flanges da ASME B16.A série B 47 pode ser fornecida nos tamanhos 26" a 60" da classe 75, 150, 300, 400, 600, 900

ASTM A182 F316/F316L Composição química

ASTM A182 F316/F316L Propriedades mecânicas

Tipo de flange:Flanca de pescoço soldada (WN)

Uma flange de pescoço de soldadura, também chamada de flange de hub cônico ou flange de hub alto, é um tipo de flange que pode realocar a tensão para os tubos,assegurar uma diminuição da concentração de alta tensão na parte inferior da flangeExistem dois tipos de flanges de pescoço de soldadura: o primeiro tipo é utilizado com tubos, enquanto o segundo tipo, mais longo, não pode ser utilizado com tubos, mas com uma planta de processo.A flange do pescoço da solda é constituída por um dispositivo redondo que se estende para além da borda da circunferênciaEstas flanges, normalmente fabricadas a partir da forja, são na verdade soldadas a tubos.

Tipo de rosto: Rosto levantado (RF)

A flange de face elevada é o tipo mais comum utilizado em aplicações de instalações de processo e é facilmente identificável.É referido como uma face levantada porque as superfícies da junta são levantadas acima da face do círculo de parafusosEste tipo de cara permite a utilização de uma ampla combinação de desenhos de juntas, incluindo tipos de chapas de anel plano e compósitos metálicos, tais como espirais e tipos de jaquetas duplas.

O propósito de uma flange de RF é concentrar mais pressão em uma área de junta menor e, assim, aumentar a capacidade de contenção de pressão da junção.5 definidosA pressão nominal da flange determina a altura da face levantada.

ANSI B16.5 Dimensões das flanges - Classe 150 (mm)
