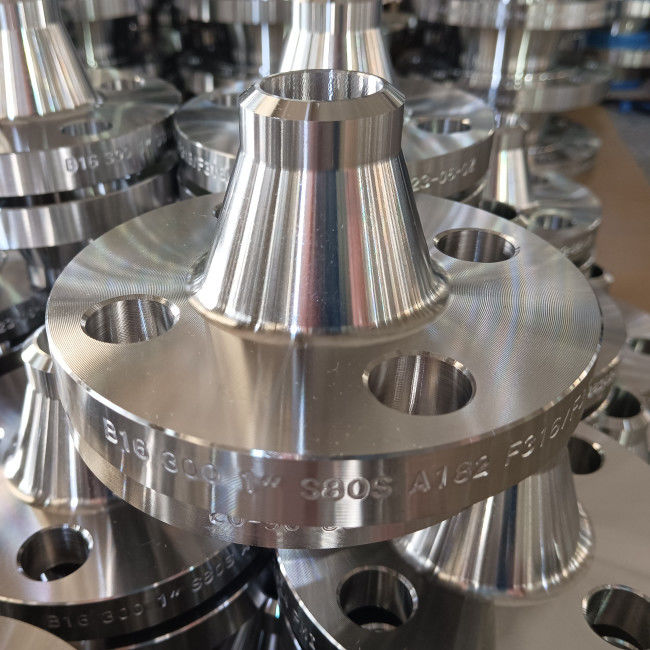

Cara aumentada da solda das flanges WN RF da tubulação da classe 300 pescoço de aço inoxidável

Flange aumentada da cara da solda da classe 300 do ANSI B16.5 WN RF de ASTM A182 F316/L pescoço de aço inoxidável

Informações sobre o produto

Materiais: ASTM A182 F316/F316L

As flanges 316/de 316L de aço inoxidável aumentaram a resistência à corrosão de picada nos ambientes do cloreto devido à adição de molibdênio. A letra “L” denota o baixo índice de carbono. De acordo com ASME B16.5 e ASME B16.47, as flanges 316L dos SS 316/podem ser feitas dos forjamentos da categoria F316 ou F316L de ASTM A182, as carcaças das categorias CF8M ou CF3M de ASTM A351, e as placas das categorias 316 ou 316L de ASTM A240.

As flanges 316L dos SS 316/podem ser fornecidas nos tipos diversos tais como o pescoço de solda, deslizamento em, cego, soquete que solda, junção de regaço, rosqueada, e a diminuição, etc. flangeiam de ASME B16.5 podem ser fornecidos no ″ dos tamanhos 1/2 aos 24 ″ na classe 150, 300, 400, 600, 900, 1500, 2500. As flanges das séries A de ASME B16.47 podem ser fornecidas no ″ dos tamanhos 26 através do ″ 60 na classe 150, 300, 400, 600, 900; quando as flanges das séries B de ASME B16.47 puderem ser fornecidas no ″ dos tamanhos 26 com 60 na classe 75, 150, 300, 400, 600, 900

Composição quimica de ASTM A182 F316/F316L (%)

Propriedades mecânicas de ASTM A182 F316/F316L

Tipo da flange: Flange do pescoço da solda (WN)

Uma flange do pescoço da solda, igualmente chamou uma flange afilada do cubo ou a flange do alto-cubo, é um tipo da flange que possa relocate o esforço às tubulações, assegurando uma diminuição na concentração do alto-esforço na parte inferior da flange. Há duas flanges de solda do pescoço projeta – o primeiro tipo está usado com tubulações quando o segundo, um tipo mais longo não puder ser usado com tubulações mas com uma fábrica de tratamento. A flange do pescoço da solda compreende de um encaixe redondo que estenda além da borda da circunferência. Estas flanges, fabricadas tipicamente do forjamento, são soldadas realmente às tubulações.

Tipo da cara: Cara aumentada (RF)

A flange aumentada da cara é o tipo o mais comum usado em aplicações da fábrica de tratamento, e é facilmente identificar. É referida como uma cara aumentada porque as superfícies da gaxeta são levantadas acima da cara do círculo de parafusamento. Este tipo da cara permite o uso de uma combinação larga de projetos da gaxeta, incluindo tipos lisos da folha do anel e compostos metálicos tais como a ferida espiral e tipos jacketed dobro.

A finalidade de uma flange do RF é concentrar mais pressão em uma área menor da gaxeta e aumentar desse modo a capacidade da retenção da pressão da junção. O diâmetro e a altura estão em ASME B16.5 definiram, pela classe da pressão e pelo diâmetro. A avaliação da pressão da flange determina a altura da cara aumentada.

Dimensões da flange do ANSI B16.5 – classe 300 (milímetros)
