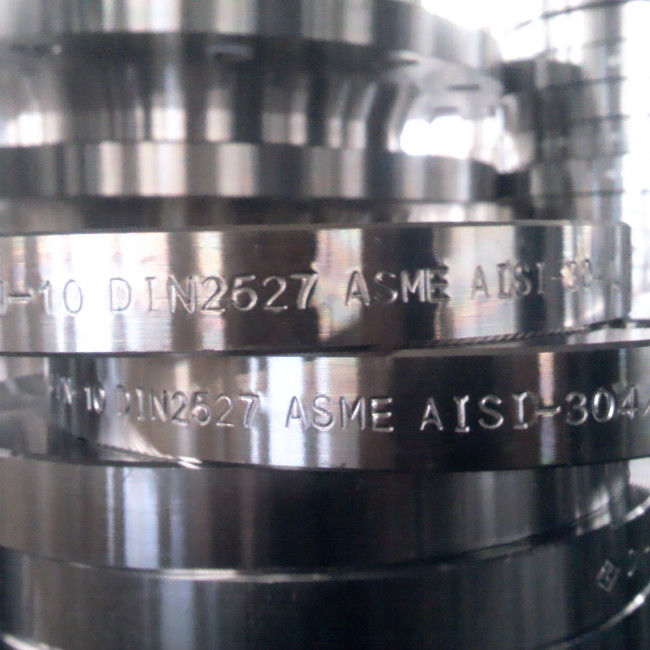

A tubulação de aço inoxidável do pescoço da solda flangeia RUÍDO 2527 PN10 AISI 304/L
  • A tubulação de aço inoxidável do pescoço da solda flangeia RUÍDO 2527 PN10 AISI 304/L
  • A tubulação de aço inoxidável do pescoço da solda flangeia RUÍDO 2527 PN10 AISI 304/L
A tubulação de aço inoxidável do pescoço da solda flangeia RUÍDO 2527 PN10 AISI 304/L

A tubulação de aço inoxidável do pescoço da solda flangeia RUÍDO 2527 PN10 AISI 304/L

Lugar de origem China
Marca Kasugai
Número do modelo DIN2527 PN10 AISI 304/L
Documento Folheto PDF do produto
Detalhes do produto
Nome do Produto:
Flange de aço inoxidável padrão alemão de DIN2527 PN10 AISI 304/L
Escala do tamanho:
DN10 a DN1000
Classe da pressão:
pn10
Padrões:
AISI 304/L
Tipo da cara:
Pescoço da WN-solda
Especificações:
RUÍDO 2527
Destacar:

RUÍDO 2527 flanges de aço inoxidável da tubulação

,

Flange do pescoço da solda do RUÍDO 2527

,

Flanges de aço inoxidável da tubulação PN10

Termos do pagamento & do transporte
Quantidade de ordem mínima
negociável
Preço
negociável
Detalhes da embalagem
Packng em condições de navegar
Tempo de entrega
30 - 60 dias de trabalho
Termos de pagamento
L / C, T/T
Habilidade da fonte
De 500 toneladas pelo mês
Descrição do produto

Flange de aço inoxidável padrão alemão de DIN2527 PN10 AISI 304/L



Informações sobre o produto:

Nome do produto Flange de aço inoxidável padrão alemão de DIN2527 PN10 AISI 304/L
Escala do tamanho DN 10 a DN1000
Classe da pressão PN10
Padrões AISI 304L
Tipo da cara Pescoço da WN-solda
Especificação DIN2527



Padrão & materiais: AISI 304L

O SAE/ANSI 304 (AISI 304) é o tipo o mais geralmente disponível e usado de aço inoxidável. É referido igualmente como 18/8 de aço inoxidável, A2 de aço inoxidável (conforme o ISO 3506), ou 304S15 (conforme o padrão britânico). Esta é uma liga austenítica do cromo-níquel que signifique praticamente que tem uma resistência de corrosão muito alta. É igualmente nonmagnetic e não pode ser endurecida com o tratamento térmico. Porque AISI 304 pode suportar ambientes extremamente corrosivos e pode ser dado forma, relativamente fácil feito à máquina e soldado, é muito popular para uma vasta gama de aplicações.



Composição quimica de AISI 304/L (%)

Categoria C, máximo Cr Manganês, máximo Ni P, máximo S, máximo Si, máximo
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Propriedades mecânicas de AISI 304/L

Propriedades mecânicas 304 304L
Dureza, Knoop 138 158
Dureza, Rockwell B 70 82
Dureza, Vickers 129 159
Resistência à tração, final MPa 505 MPa 564
Resistência à tração, rendimento MPa 215 MPa 210
Alongamento na ruptura 70% 58%
Módulo de elasticidade 193~200 GPa 193~200 GPa
Impacto de Charpy 325 J 216J





Dimensões da flange DIN2527 (milímetros)



A tubulação de aço inoxidável do pescoço da solda flangeia RUÍDO 2527 PN10 AISI 304/L 0



DN No. dos furos PN6 PN10
D b k d2 Peso (quilogramas) D b K d2 Peso (quilogramas)
10 4 75 12 50 11 0,38 90 14 60 14 0,63
15 4 80 12 55 11 0,44 95 14 65 14 0,71
20 4 90 14 65 11 0,66 105 16 75 14 1,01
25 4 100 14 75 11 0,82 115 16 85 14 1,23
32 4 120 14 90 14 1,18 140 16 100 18 1,81
40 4 130 14 100 14 1,39 150 16 110 18 2,09
50 4 140 14 110 14 1,62 165 18 125 18 2,88
65 4 160 14 130 14 2,14 185 18 145 18 3,65
80 4 190 16 150 18 3,43 200 20 160 18 4,61
100 4 210 16 170 18 4,22 220 20 180 18 5,65
125 8 240 18 200 18 6,10 250 22 210 18 8,13
150 8 265 18 225 18 7,51 285 22 240 22 10,49
175 8 295 20 255 18 10,41 315 24 270 22 14,11
200 8 320 20 280 18 12,31 340 24 295 22 16,53
250 12 375 22 335 18 18,55 395 26 350 22 24,08
300 12 440 22 395 22 25,47 445 26 400 22 30,81
350 12 490 22 445 22 31,78 505 26 460 22 39,64
400 16 540 22 495 22 38,50 565 26 515 26 49,44
500 20 645 24 600 22 60,13 670 28 620 26 75,16
600 20 755 28 705 26 96,07 780 30 725 30 109,20
700 24 860 30 810 26 133,80 895 32 840 30 153,77
800 24 975 32 920 30 183,29 1015 36 950 33 222,86
900 24 1075 36 1020 30 251,70 1115 40 1050 33 299,08
1000 28 1175 42 1120 30 350,98 1230 46 1160 36 418,78

DN No. dos furos PN16 PN25
D b k d2 Peso (quilogramas) D b K d2 Peso (quilogramas)
10 4 90 14 60 14 0,63 90 16 60 14 0,72
15 4 95 14 65 14 0,71 95 16 65 14 0,1
20 4 105 16 75 14 1,01 105 18 75 14 1,14
25 4 115 16 85 14 1,23 115 18 85 14 1,38
32 4 140 16 100 18 1,81 140 18 100 18 2,03
40 4 150 16 110 18 2,09 150 18 110 18 2,35
50 4 165 18 125 18 2,88 165 20 125 18 3,20
65 4 185 18 145 18 3,65 185 22 145 18 4,29
80 8 200 20 160 18 4,61 200 24 160 18 5,54
100 8 220 20 180 18 5,65 235 24 190 22 7,80
125 8 250 22 210 18 8,13 270 26 220 26 10,82
150 8 285 22 240 22 10,49 300 28 250 26 14,60
175 8 315 24 270 22 14,11 330 28 280 26 17,40
200 12 340 24 295 22 16,25 360 30 310 26 22,47
250 12 405 26 355 26 24,99 425 32 370 30 33,51
300 12 480 28 410 26 35,13 485 34 430 30 46,29
350 16 520 30 470 26 487,01 555 38 490 33 68,08
400 16 580 32 525 30 63,53 620 40 550 36 89,69
500 20 715 36 650 33 108,63 730 45 660 36 140,66
600 20 780 38 770 36 136,47 845 48 770 39 202,30
700 24 895 40 840 36 189,87 960 50 875 42 271,05
800 24 1015 44 950 39 269,57 1085 54 990 48 373,52
900 28 1115 48 1050 39 355,31 1185 58 1090 48 479,07
1000 28 1230 52 1170 42 469,20 1320 62 1210 56 632,47
