Flanges de aço inoxidável da tubulação
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO PED AD2000 |
| Número do modelo | SUS 304 VG FF 65A |
| Documento | Folheto PDF do produto |

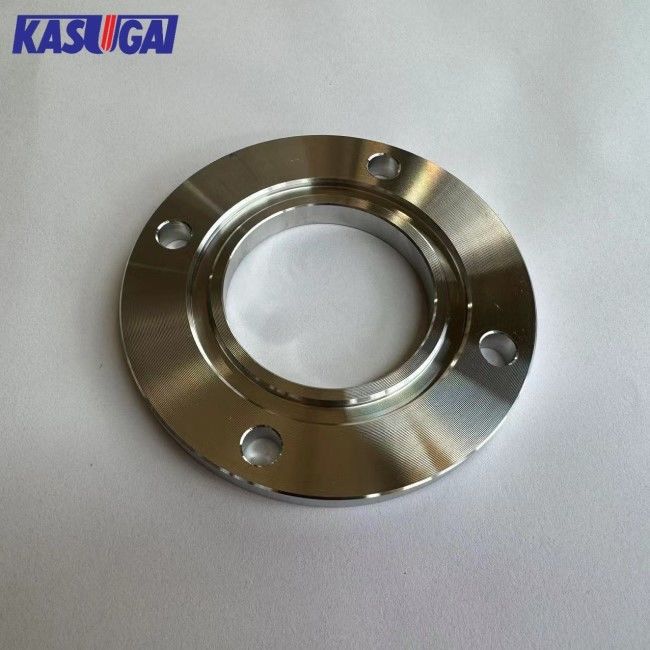

JIS SUS304 VG-FF 65A Flanca de vácuo (VG) de superfície completa (FF) de aço inoxidável
As flanges JIS VG/VF são usadas principalmente em tubos e câmaras de distribuição de vácuo.
Informações sobre o produto
| Nome do produto | JIS SUS304 VG-FF 65A Flange |
| Faixa de tamanho | OD145mm Espessura 10mm |
| Classe de pressão | 10K |
| Normas | JIS B2290 (ISO 1906) |
| Tipo de rosto | Cara inteira (FF) |
| Materiais | SUS304 |
| Origem | China |
Dimensões da flange JIS VG (mm)
|
Número nominal de tubos Tamanho |
Flanco Não | D | OD | Espessura | Furações de parafusos | Modelo de parafusos | Garrafas | ||||
| T | C | - Não, não. | H | G1 | G2 | S | |||||
| 10A | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 | 34 | 24 | 3 |
| 20A | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 | 44 | 34 | 3 |
| 25A | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 | 50 | 40 | 3 |
| 40A | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 | 65 | 55 | 3 |
| 50A | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 | 80 | 70 | 3 |
| 65A | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80A | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100A | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125A | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200A | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250A | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300A | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350A | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 | 504 | 480 | 7 |
| 500A | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 | 554 | 530 | 7 |
Materiais:Aço inoxidável SUS304
O material SUS304 é um padrão JIS japonês e o aço inoxidável mais comumente utilizado, contendo 18% de Cr e 8% de Ni.Pode manter uma boa resistência e resistência ao calor em ambientes de alta temperatura e baixa temperatura, e também possui boa resistência à corrosão, soldabilidade, manobrabilidade a frio e propriedades mecânicas na atmosfera suave.
SUS304 Composição química do aço inoxidável
| Padrão | Grau | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Não. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 a 20 | 8 a 10.5 |
SUS304 Propriedades mecânicas do aço inoxidável
| Padrão | Grau |
Dia. (mm) |
Força de rendimento (N/mm2) |
Resistência à tração (N/mm2) |
Extensão (%) |
Dureza (HB) |
Dureza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
Tipo de rosto: FF Rosto completo
A flange Full Face tem uma superfície de junta no mesmo plano que a face do círculo de parafusos.Aplicações utilizam flanges de face plana são frequentemente aqueles em que o flange de acoplamento ou flangeado é feito de uma fundição.
Face-FF total
de acordo com a classificação da face da junta e a designação do JIS B2220
