Flanges de aço inoxidável da tubulação
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO, PED, AD2000 |
| Número do modelo | JIS SUS304 PL-LJ Divisão 10K 80A |
| Documento | Folheto PDF do produto |

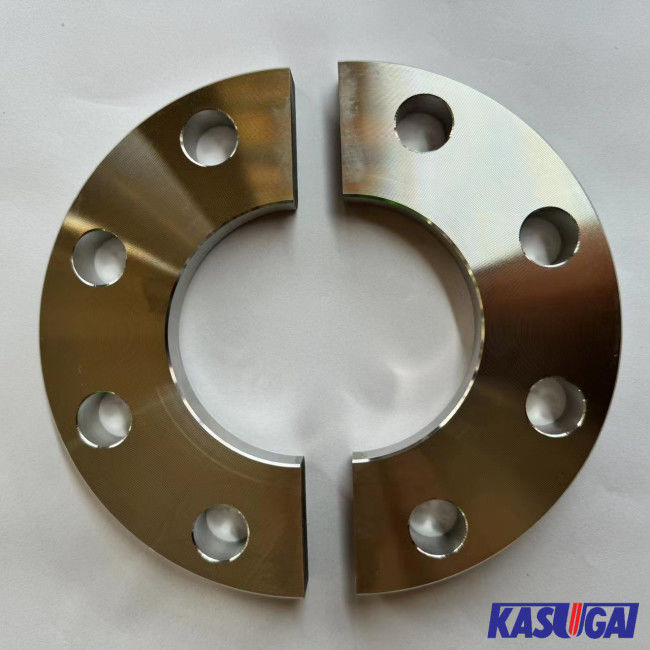

JIS SUS304 PL-LJ 10K 80A Chapa de aço inoxidável
As flanges divididas são compostas por 2 peças que podem ser interligadas com segurança usando porcas e parafusos.Os fabricantes de flange dividido recomendam a utilização dessas flanges como flanges de face plana, removendo a projeção elevada na face externa da flange.
Informações sobre o produto
| Nome do produto | JIS SUS304 PL-LJ 10K 80A Chapa de aço inoxidável |
| Tamanho | DN80, OD185mm, ID91.6mm, espessura 18mm |
| Classe de pressão | 10K |
| Normas | JIS B2220, JIS B2203 |
| Tipo de rosto | Articulação lombar (LJ) |
| Materiais | SUS304 |
| Origem | China |
Materiais:Aço inoxidável SUS304
O material SUS304 é um padrão JIS japonês e o aço inoxidável mais comumente utilizado, contendo 18% de Cr e 8% de Ni.Pode manter uma boa resistência e resistência ao calor em ambientes de alta temperatura e baixa temperatura, e também possui boa resistência à corrosão, soldabilidade, manobrabilidade a frio e propriedades mecânicas na atmosfera suave.
SUS304 Composição química do aço inoxidável
| Padrão | Grau | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Não. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 a 20 | 8 a 10.5 |
SUS304 Propriedades mecânicas do aço inoxidável
| Padrão | Grau |
Dia. (mm) |
Força de rendimento (N/mm2) |
Resistência à tração (N/mm2) |
Extensão (%) |
Dureza (HB) |
Dureza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
JIS 10K Dimensões da flange dividida (mm)
| Tamanho nominal do tubo | Tubos | Dentro da Dia. | Fora da Dia. | Espessura | Furações de parafusos | |||
| Por centímetro | - Não. | A | D | t | C | - Não, não. | h | |
| 3/4 | 20 | 27.2 | 28.9 | 100 | 14 | 75 | 4 | 15 |
| 1 | 25 | 34.0 | 35.6 | 125 | 14 | 90 | 4 | 19 |
| 1-1/4 | 32 | 42.7 | 44.3 | 135 | 16 | 100 | 4 | 19 |
| 1-1/2 | 40 | 48.6 | 50.4 | 140 | 16 | 105 | 4 | 19 |
| 2 | 50 | 60.5 | 62.7 | 155 | 16 | 120 | 4 | 19 |
| 2-1/2 | 65 | 76.3 | 78.7 | 175 | 18 | 140 | 4 | 19 |
| 3 | 80 | 89.1 | 91.6 | 185 | 18 | 150 | 8 | 19 |
| 4 | 100 | 114.3 | 116.9 | 210 | 18 | 175 | 8 | 19 |
| 5 | 125 | 139.8 | 143.0 | 250 | 20 | 210 | 8 | 23 |
| 6 | 150 | 165.2 | 168.4 | 280 | 22 | 240 | 8 | 23 |
| 8 | 200 | 216.3 | 219.5 | 330 | 22 | 290 | 12 | 23 |
| 10 | 250 | 267.4 | 271.7 | 400 | 24 | 355 | 12 | 25 |
| 12 | 300 | 318.5 | 322.8 | 445 | 24 | 400 | 16 | 25 |
Nota:
