Flancas de tubos JIS B2220
, Flancas de tubos de aço inoxidável 20K
, SOPRF deslize na flange do tubo

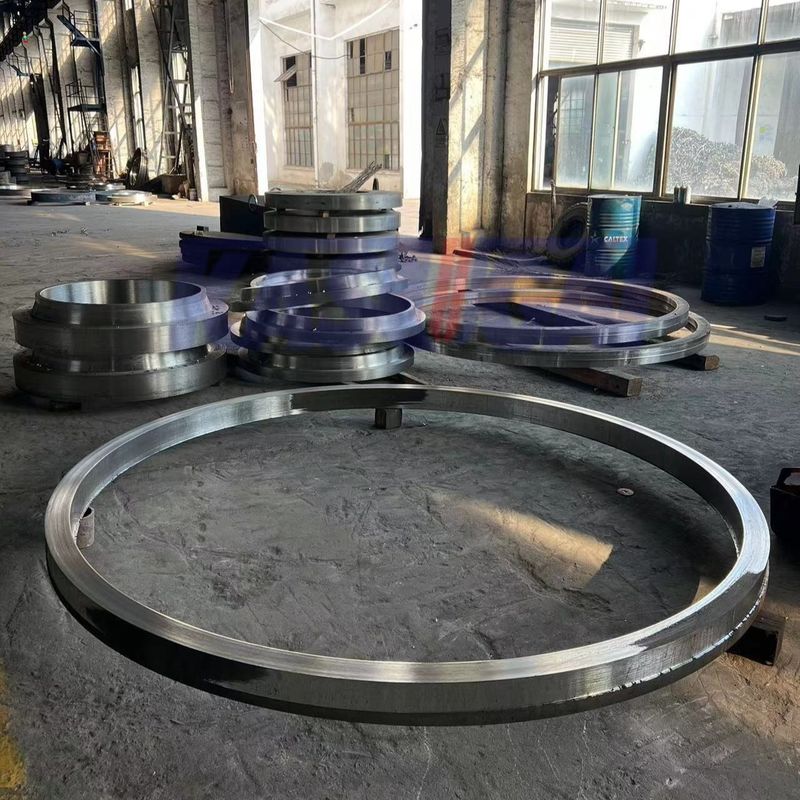

A tubulação de aço inoxidável de JIS B2220 flangeia encaixe do SUS F304 20K SOPRF
JIS B2220 Flancas de tubos de aço inoxidável SUS F304 20K SOPRF
As flanges de tubos de aço inoxidável são componentes usados em sistemas de tubulação para conectar tubos, válvulas, bombas e outros equipamentos.e manutenção do sistema.
As flanges de tubos de aço inoxidável são tipicamente feitas de aço inoxidável austenítico, como 304/304L, 316/316L, 317/317L, 321/321H e outros.Estes tipos de aço inoxidável oferecem excelente resistência à corrosão, durabilidade e resistência.
As flanges roscadas têm roscas internas que combinam com as roscas externas do tubo.
Materiais:Aço inoxidável SUS304
O material SUS304 é um padrão JIS japonês e o aço inoxidável mais comumente utilizado, contendo 18% de Cr e 8% de Ni.Pode manter uma boa resistência e resistência ao calor em ambientes de alta temperatura e baixa temperatura, e também possui boa resistência à corrosão, soldabilidade, manobrabilidade a frio e propriedades mecânicas na atmosfera suave.
SUS304 Composição química do aço inoxidável
| Padrão |
Grau |
C≤ |
Si≤ |
Mn≤ |
P≤ |
S≤ |
Cr |
Não. |
| JIS G4303 |
SUS304 |
0.08 |
1.00 |
2.00 |
0.045 |
0.030 |
18 a 20 |
8 a 10.5 |
SUS304 Propriedades mecânicas do aço inoxidável
| Padrão |
Grau |
Dia.
(mm)
|
Força de rendimento
(N/mm2)
|
Resistência à tração
(N/mm2)
|
Extensão
(%)
|
Dureza
(HB)
|
Dureza
(HV)
|
| JIS G4303 |
SUS304 |
d≤180 |
≥205 |
≥ 520 |
40 |
≤187 |
≤ 200 |
Rosto tipo-RF Rosto levantado
A flange de face elevada é o tipo mais comum utilizado em aplicações de instalações de processo e é facilmente identificável.É referido como uma face levantada porque as superfícies da junta são levantadas acima da face do círculo de parafusosEste tipo de cara permite a utilização de uma ampla combinação de desenhos de juntas, incluindo tipos de chapas de anel plano e compósitos metálicos, tais como feridas em espiral e tipos de jaqueta dupla.
O propósito de uma flange de RF é concentrar mais pressão em uma área de junta menor e, assim, aumentar a capacidade de contenção de pressão da junção.Diâmetro e altura definidos por classe de pressão e diâmetroA pressão nominal da flange determina a altura da face levantada.
Informações sobre o produto
| Nome do produto |
SUS304 20K SOPRF Flange |
| Faixa de tamanho |
3/8 ̊ a 36 ̊ |
| Classe de pressão |
20K (20kg/cm)2) |
| Normas |
JISB2220 |
| Tipo de rosto |
SOPRF |
| Materiais |
SUS304 |
| Origem |
China |
| Aplicação |
Bombas, válvulas e recipientes na fabricação e na transformação de alimentos.
Conexões de tubulação em canalizações industriais.
Intercambiadores de calor e sistemas de aquecimento de todos os tamanhos.
Apoio de mineração.
Sistemas de energia nuclear
|
JIS Flange 20K (20kg/cm)2) Dimensões
