Flanges de aço inoxidável da tubulação
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | SUS304 20K BL-RF |
| Documento | Folheto PDF do produto |
SUS304 10K BL-RF JIS Estandarte de aço inoxidável
Informações sobre o produto

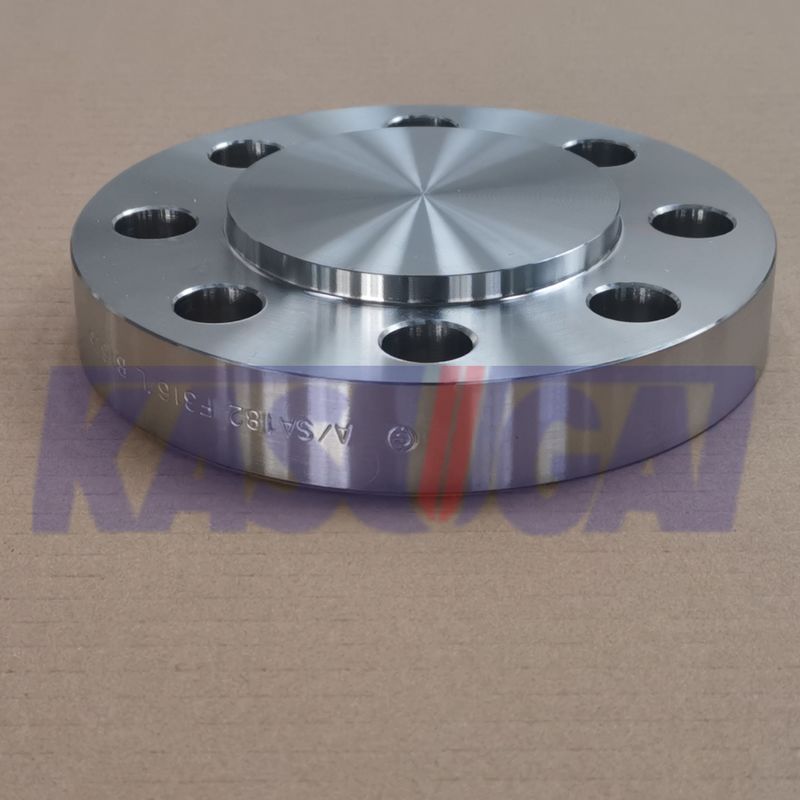

Uma flange de face erguida cega de aço inoxidável é um tipo de flange feita de aço inoxidável que apresenta um design de face erguida na superfície de vedação.As flanges de face levantadas de aço inoxidável são tipicamente feitas de aço inoxidável, como 304O aço inoxidável oferece excelente resistência à corrosão, durabilidade e resistência, tornando-o adequado para uma ampla gama de aplicações.A flange cega tem uma face elevada na superfície de vedaçãoA face levantada proporciona uma superfície plana para melhor contacto com a junta, facilitando uma vedação segura e sem fugas quando a flange é atornilhada a outra flange ou equipamento.
| Nome do produto | SUS304 10K BL-RF JIS Estandarte de aço inoxidável |
| Faixa de tamanho | 3/8° a 60° |
| Classe de pressão | 10K (10kg/cm)2) |
| Normas | JISB2220 |
| Tipo de rosto | BLRF Cego Cara erguida |
| Materiais | SUS304 |
| Origem | China |
| Aplicação |
Bombas, válvulas e recipientes na fabricação e na transformação de alimentos. Conexões de tubulação em canalizações industriais. Intercambiadores de calor e sistemas de aquecimento de todos os tamanhos. Apoio de mineração. Sistemas de energia nuclear |
A flange cega é uma flange sólida em forma de disco sem abertura central.A flange cega também pode ser utilizada para criar um ponto de acesso de manutenção no sistema.
SUS304 Composição química do aço inoxidável
| Padrão | Grau | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Não. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 a 20 | 8 a 10.5 |
SUS304 Propriedades mecânicas do aço inoxidável
| Padrão | Grau |
Dia. (mm) |
Força de rendimento (N/mm2) |
Resistência à tração (N/mm2) |
Extensão (%) |
Dureza (HB) |
Dureza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
Tipo de rosto:BLRF - Cego Rosto Erguido
Uma flange cega é uma placa circular com um buraco de parafuso e uma superfície sólida que é usada para selar uma tubulação ou para criar o fluxo final.Engenharia de tubosA flange cega é colocada entre duas flanges abertas para impedir o fluxo de líquido através de um tubo.
A flange cega é tipicamente essencial quando se realiza a manutenção ou reparação de tubulações, uma vez que o fluxo na tubulação deve ser interrompido para a manutenção,No entanto, a válvula mais próxima pode estar a quilómetros de distância do local de reparaçãoComo resultado, a instalação de uma flange cega num gasoduto é muito mais rentável.
A flange de face elevada é o tipo mais comum utilizado em aplicações de instalações de processo e é facilmente identificável.É referido como uma face levantada porque as superfícies da junta são levantadas acima da face do círculo de parafusosEste tipo de cara permite a utilização de uma ampla combinação de desenhos de juntas, incluindo tipos de chapas de anel plano e compósitos metálicos, tais como feridas em espiral e tipos de jaqueta dupla.O propósito de uma flange RF é concentrar mais pressão numa área de junta menor e, assim, aumentar a capacidade de contenção de pressão da articulação.
JIS Flange 10K (10kg/cm)2) Dimensões (mm)
| Tamanho nominal | Espessura da flange | Dia. do eixo Dia. lateral pequeno | Diagnóstico do eixo Diagnóstico do lado | Tapeamento do eixo | Comprimento total da flange | Câmfering(20) | Radius do filete | Dimensões de substituição de WN(21) | ||||||||
| t | t | a) | a) | b | b(19) | x | x | T | T | c | r | r(2) | t | x | ||
| A | Exceto BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, IT | WN | IT (em inglês) | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR | WN, IT | WN | ||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | - Não. | 4 | 4 | - Não. | - Não. | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | - Não. | - Não. | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | - Não. | - Não. | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | - Não. | - Não. | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | - Não. | - Não. | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | - Não. | - Não. | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | - Não. | - Não. | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | - Não. | - Não. | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | - Não. | - Não. | |
| 90 | 18 | 18 | - Não. | 101.6 | - Não. | 117 | 1.25 | 1.25 | - Não. | 45 | 5 | - Não. | 5 | - Não. | - Não. | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | - Não. | - Não. | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | - Não. | - Não. | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | - Não. | - Não. | |
| 175 | 22 | 22 | - Não. | 190.7 | - Não. | 210 | 1.25 | 1.25 | - Não. | 55 | - Não. | - Não. | 5 | - Não. | - Não. | |
| 200 | 22 | 22 | - Não. | 216.3 | - Não. | 238 | 1.25 | 1.25 | - Não. | 58 | 6 | - Não. | 5 | - Não. | - Não. | |
| 225 | 22 | 22 | - Não. | 241.8 | - Não. | 261 | 1.25 | 1.25 | - Não. | 58 | - Não. | - Não. | 5 | - Não. | - Não. | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | - Não. | - Não. | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | - Não. | - Não. | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | - Não. | - Não. | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | - Não. | - Não. | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | - Não. | - Não. | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | - Não. | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | - Não. | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | - Não. | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | - Não. | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | - Não. | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | - Não. | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | - Não. | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | - Não. | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | - Não. | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | - Não. | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | - Não. | 8 | 12 | 88 | 1.5 | |
Nota:
(19)No caso das flanges de TI, esta dimensão é indicada para referência.
(20)Isto pode ser arredondado com as dimensões c como um raio
(21)Esta dimensão pode ser determinada por acordo entre as partes interessadas.
