| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO ; PED |
| Número do modelo | ANSI B16.5 WN RF CL300 DE ASTM A182 F304 |
| Documento | Folheto PDF do produto |

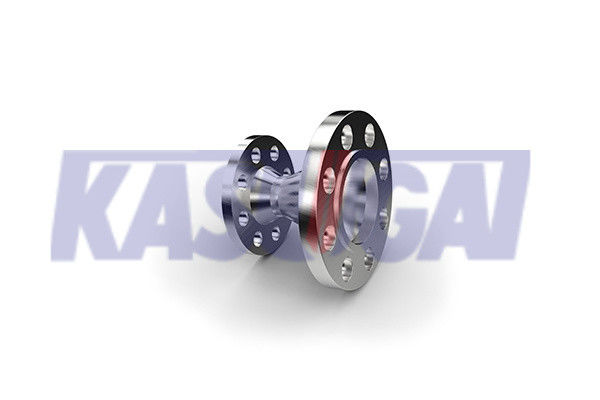

ANSI B16.5 3 polegadas de aço inoxidável
Informações sobre a flange de pescoço de solda longa
Uma "Flanca Especial de Aço Inoxidável" refere-se tipicamente a uma flange que possui características únicas ou personalizadas adaptadas a requisitos específicos além dos projetos de flange padrão.Estas flanges especiais são muitas vezes concebidas para satisfazer necessidades específicas em aplicações industriais onde as flanges padrão podem não ser suficientes.
As flanges especiais são projetadas para atender a requisitos específicos que as flanges padrão não podem acomodar. Esta personalização pode incluir dimensões não padrão, tipos únicos de revestimento, materiais especiais,ou pressões especificas adaptadas à aplicação.
As flanges especiais de aço inoxidável são feitas de aço inoxidável, oferecendo excelente resistência à corrosão e durabilidade.A escolha do aço inoxidável garante que a flange possa suportar ambientes e aplicações adversas onde a corrosão é uma preocupação.
| Nome do produto | ASTM A182 F304 ANSI B16.5 WN RF Classe 300 Ferro inoxidável |
| Faixa de tamanho | 1/2 a 48 |
| Classe de pressão | Classe 300 |
| Normas | ASTM A182 F304 |
| Tipo de rosto | WNRF-Weld Neck Face levantada |
| Especificações | ANSI B16.5 |
ASTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 Composição química
| Grau | C, máximo | Mn, no máximo | P, máximo | S, máximo | Sim, no máximo. | Não. | Cr | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0~11.0 | 18.0~20.0· | 0.10 |
ASTM A182 F304 Propriedades mecânicas
| Grau |
Resistência à tração, min (MPa) |
Força de rendimento, min (MPa) |
Prolongamento em 2 polegadas, min (%) |
Redução da área, min (%) |
Dureza (HBW) |
| F304 | 515 | 205 | 30 | 50 | - O quê? |
ANSI B16.5 Dimensões das flanges - Classe 300 (mm)
| Tamanho nominal | Fora da Dia. | Espessura | Comprimento através do centro | Dia. do Hub | Cara Dia levantada. | Radius de canto do forro | Profundidade do Socket | Contador de furo | Comprimento do fio | Furações de parafusos | |||||
| WN |
SO SW TR |
LJ | LJ | SW | TR | Dia do Círculo de Raios. | - Não, não. | Dia. | |||||||
| A | B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| Tamanho nominal | Dimensões das flanges das articulações dos anéis | Peso (kg) | |||||||||||
| Número de ranhuras | Dia. da porção levantada | Pitch Dia. | Profundidade | Largura | Raio no fundo |
WN Sch 40 |
SO | BL |
SW Sch 40 |
LJ | TR | ||
| A | B | K | P | E | F | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34, R34, R44, R44, R45, R45, R46, R46, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R47, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, R48, | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
