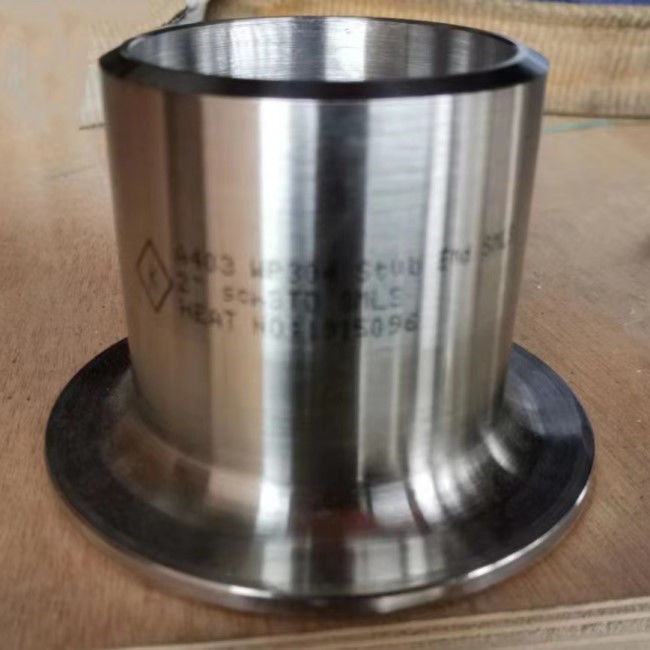

A extremidade do topo (junção de regaço) é um encaixe que esteja usado para substituir flanges soldadas quando o apoio de uma flange alternativa de gerencio é exigido. E pode ser fornecida na dimensão padrão e não padronizada do ANSI que é usada para as tubulações de conexão do diâmetro diferente.

Informações sobre o produto

Stub End Types

A extremidade do topo é oferecida em três maneiras diferentes, tipo A, B e C. Tipo Um e a extremidade do topo de B são similares aos encaixes forjados, tais como cotovelos e T, e o tipo extremidade do topo de C é feito em tamanhos personalizados.

Tipo A

O tipo uma extremidade do topo é usado para a flange padrão da junção de regaço. A espessura do regaço na extremidade do topo é superior ou igual à espessura nominal da parede da tubulação. Além, o raio de canto exterior do tipo A pode receber a flange da junção de regaço. O canto interno é quadrado. O regaço tem geralmente uma cara serrilhada feita à máquina.

Tipo B

O tipo extremidade do topo de B é usado para o deslizamento padrão em flanges como flanges do regaço. A espessura do regaço nestas extremidades curtos é superior ou igual à espessura nominal da parede da tubulação. Também, o raio de canto exterior do tipo B é pequeno bastante receber a flange do deslizamento o que pode ser usada como uma flange alternativa. O canto interno é quadrado. O regaço tem geralmente uma cara serrilhada feita à máquina.

Tipo C

O tipo extremidade do topo de C pode ser usado para a flange padrão e o deslizamento da junção de regaço na flange. É alargado que deixa uma borda arredondada no diâmetro interno do regaço. Caso necessário, o raio pode ser feito fechado a um quadrado. A espessura do regaço é 75% da parede da tubulação. O tipo C é muito curto bastante acomodar toda a flange alternativa. A junção de regaço no tipo C é lisa, e não é máquina.

As extremidades do topo são fabricadas geralmente em dois maneiras, tipos A e tipos B. Estão disponíveis em dois comprimentos padrão, por muito tempo (ANSI) ou no teste padrão curto (MSS). A extremidade do topo Sch5s e 10s é oferecida geralmente de comprimentos curtos, e os comprimentos longos estão disponíveis na encomenda especial. A extremidade do topo de Sch 40s é fornecida de comprimentos curtos ou longos.

Composições quimicas dos materiais

Os encaixes de tubulação de aço inoxidável de ASTM A403 referem o material do forjado e rolaram os encaixes inoxidáveis austeníticos para as tubulações da pressão. As categorias comuns são WP304/L, WP316/L. Podem ser usados em muitos campos como o planejamento da indústria, das plantas etc. da conversão de energia

Nota:

Onde uma elipse (﹍) aparece na tabela, não há nenhuma exigência e o elemento precisa de ser analisado para ou relatado

O método de análise para o nitrogênio será uma matéria do acordo entre o comprador e o fabricante

Colúmbio 0.10-0.30%; Vanádio 0.10-0.30%.

Para paredes de pequeno diâmetro ou finas, ou ambos, onde muitas passagens de tiragem são exigidas, um máximo do carbono de 0,04% é necessário nas categorias TP304L e TP316L. Os tubos pequenos do diâmetro externo são definidos como aqueles menos de 0.500in. (23.7mm) no diâmetro externo e nos tubos leves da parede como aquelas menos de 0.049in. (1.24mm) na espessura de parede média

ASME B16.9 Stub End Dimensions (milímetros)
