| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | 6" ANSI B16.5 BL RF CL150 DE ASTM A105N |
| Documento | Folheto PDF do produto |

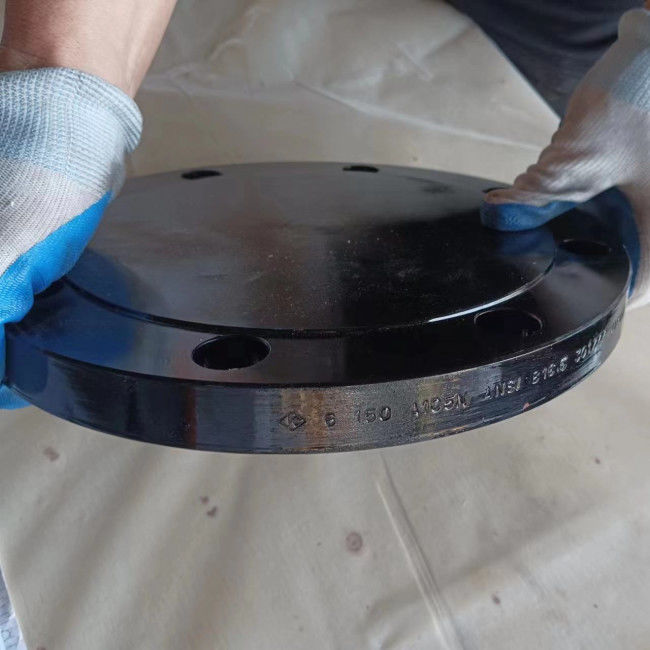

6" flange de aço aumentada cega da cara do carbono da classe 150 do ANSI B16.5 BL RF de ASTM A105N
Informações sobre o produto
| Nome do produto | 6" flange do aço carbono da classe 150 do ANSI B16.5 BL RF de ASTM A105N |
| Escala do tamanho | 6" |
| Classe da pressão | Classe 150 |
| Padrões | ASTM A105N |
| Tipo da cara | Cara aumentada cega do BL RF |
| Especificação | ANSI B16.5 |
| Revestimento | A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo, pintura preta do óleo |
ASTM A105/A105N
ASTM A105 flangeia é flanges forjadas do aço carbono para o serviço ambiental e mais de alta temperatura em sistemas da pressão. Estas flanges podem ser fabricadas de acordo com uma variedade de especificações padrão que cobrem ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 de MSS, API 605, e as flanges do API 6A, etc. feitas ao material de ASTM A105 são limitadas um peso máximo de 4540 quilogramas.
As flanges de aço de ASTM A105 e de A105N não são mesmas, elas têm as mesmas matérias primas, as mesmas categorias de aço, mas exigência diferente do tratamento térmico. N significa o tratamento térmico da normalização, e os ricos da flange A105 nenhuma exigência do tratamento térmico. Em resumo, a flange de ASTM A105 e a flange de ASTM A105N têm uma mesma composição quimica, mas os A105N têm uma propriedade mecânica melhor e usams geralmente na situação crítica.
Composição quimica de ASTM A105 (%)
| Classe de aço |
C máximo |
Si | Manganês |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
Mo máximo |
V máximo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Propriedades mecânicas de ASTM A105
| Classe de aço |
Resistência à tração minuto (MPa) |
Força de rendimento minuto (MPa) |
Alongamento minuto (%) |
Redução do minuto da área (%) |
Dureza (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Dimensões da flange do ANSI B16.5 - classe 150
| Tamanho nominal | Fora do diâmetro. | Espessura | Comprimento através do cubo | Diâmetro do cubo | Diâmetro levantado da cara. | Raio de canto do furo | Profundidade do soquete | Furo contrário | Comprimento da linha | Furos de parafuso | |||||
| WN |
ASSIM Interruptor TR |
LJ | LJ | Interruptor | TR | Diâmetro do círculo de parafuso. | Não | Diâmetro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 89 | 11,2 | 47,8 | 16 | 30,0 | 35,1 | 3 | 10 | Chanfrado ao diâmetro principal da linha em 45o | 16 | 60,5 | 4 | 16 | |
| 20 | 3/4 | 99 | 12,7 | 52,3 | 16 | 38,0 | 42,9 | 3 | 11 | 16 | 69,8 | 4 | 16 | ||
| 25 | 1 | 108 | 14,3 | 55,6 | 18 | 49,5 | 50,8 | 3 | 13 | 18 | 79,2 | 4 | 16 | ||
| 32 | 1-1/4 | 117 | 15,8 | 57,2 | 21 | 58,5 | 63,5 | 5 | 14 | 21 | 88,9 | 4 | 16 | ||
| 40 | 1-1/2 | 127 | 17,6 | 62,0 | 22 | 65,0 | 73,2 | 6 | 16 | 22 | 98,6 | 4 | 16 | ||
| 50 | 2 | 152 | 19,1 | 63,5 | 25 | 77,5 | 91,9 | 8 | 18 | 25 | 120,6 | 4 | 19 | ||
| 65 | 2-/21 | 178 | 22,4 | 69,8 | 28 | 90,5 | 104,6 | 8 | 19 | 28 | 139,7 | 4 | 19 | ||
| 80 | 3 | 190 | 23,9 | 69,8 | 30 | 108 | 127,0 | 10 | 21 | 30 | 152,4 | 4 | 19 | ||
| 90 | 3-1/2 | 216 | 23,9 | 71,4 | 32 | 122 | 139,7 | 10 | 32 | 177,8 | 8 | 19 | |||
| 100 | 4 | 229 | 23,9 | 76,2 | 33 | 135 | 157,2 | 11 | 33 | 190,5 | 8 | 19 | |||
| 125 | 5 | 254 | 23,9 | 88,9 | 37 | 164 | 185,7 | 11 | 37 | 215,9 | 8 | 22 | |||
| 150 | 6 | 279 | 25,4 | 88,9 | 40 | 192 | 215,9 | 13 | 40 | 241,3 | 8 | 22 | |||
| 200 | 8 | 343 | 28,5 | 101,6 | 44 | 246 | 269,7 | 13 | 44,4 | 298,4 | 8 | 22 | |||
| 250 | 10 | 406 | 30,3 | 101,6 | 49 | 305 | 323,8 | 13 | 49,3 | 362,0 | 12 | 22 | |||
| 300 | 12 | 483 | 31,8 | 114,3 | 56 | 365 | 381,0 | 13 | 55,6 | 431,8 | 12 | 26 | |||
| 350 | 14 | 535 | 35,1 | 127,0 | 57 | 79 | 400 | 412,8 | 13 | 57,2 | 476,2 | 12 | 29 | ||
| 400 | 16 | 595 | 36,6 | 127,0 | 64 | 87 | 457 | 469,9 | 13 | 63,5 | 539,8 | 16 | 29 | ||
| 450 | 18 | 635 | 39,7 | 139,7 | 68 | 97 | 505 | 533,4 | 13 | 68,3 | 577,8 | 18 | 32 | ||
| 500 | 20 | 700 | 43,0 | 144,5 | 73 | 103 | 559 | 584,2 | 13 | 73,2 | 635,0 | 20 | 32 | ||
| 600 | 24 | 815 | 47,8 | 152,4 | 83 | 111 | 663 | 692,2 | 13 | 82,6 | 749,3 | 20 | 35 | ||
| Tamanho nominal | Dimensões de Ring Joint Flanges | Peso (quilogramas) | |||||||||||
| Número do sulco | Diâmetro da parcela levantada | Diâmetro do passo. | Profundidade | Largura | Raio no fundo |
WN Sch 40 |
ASSIM | BL |
Interruptor Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | 0,57 | 0,41 | 0,43 | 0,42 | 0,46 | 0,42 | ||||||
| 20 | 3/4 | 0,73 | 0,59 | 0,64 | 0,60 | 0,65 | 0,60 | ||||||
| 25 | 1 | R15 | 63,5 | 47,62 | 6,35 | 8,74 | 0,8 | 1,03 | 0,79 | 0,87 | 0,81 | 0,86 | 0,82 |
| 32 | 1-1/4 | R17 | 73,5 | 57,16 | 6,35 | 8,74 | 0,8 | 1,33 | 1,03 | 1,16 | 1,05 | 1,10 | 1,07 |
| 40 | 1-1/2 | R19 | 83,0 | 65,07 | 6,35 | 8,74 | 0,8 | 1,76 | 1,36 | 1,58 | 1,38 | 1,43 | 1,41 |
| 50 | 2 | R22 | 102 | 82,55 | 6,35 | 8,74 | 0,8 | 2,61 | 2,10 | 2,47 | 2,14 | 2,20 | 2,18 |
| 65 | 2-/21 | R25 | 122 | 101,60 | 6,35 | 8,74 | 0,8 | 4,08 | 3,25 | 4,00 | 3,34 | 3,40 | 3,38 |
| 80 | 3 | R29 | 134 | 114,30 | 6,35 | 8,74 | 0,8 | 4,93 | 3,87 | 4,95 | 3,99 | 4,00 | 4,05 |
| 90 | 3-1/2 | R33 | 154 | 131,78 | 6,35 | 8,74 | 0,8 | 6,12 | 4,89 | 6,42 | 5,06 | 5,10 | |
| 100 | 4 | R36 | 172 | 149,22 | 6,35 | 8,74 | 0,8 | 6,96 | 5,38 | 7,09 | 5,55 | 5,63 | |
| 125 | 5 | R40 | 194 | 171,45 | 6,35 | 8,74 | 0,8 | 8,83 | 6,29 | 8,72 | 6,43 | 6,68 | |
| 150 | 6 | R43 | 219 | 193,68 | 6,35 | 8,74 | 0,8 | 10,9 | 7,77 | 11,4 | 7,89 | 8,27 | |
| 200 | 8 | R48 | 274 | 247,65 | 6,35 | 8,74 | 0,8 | 17,9 | 12,4 | 19,6 | 12,6 | 12,6 | |
| 250 | 10 | R52 | 331 | 304,80 | 6,35 | 8,74 | 0,8 | 25,0 | 17,6 | 29,1 | 17,8 | 17,6 | |
| 300 | 12 | R56 | 407 | 381,00 | 6,35 | 8,74 | 0,8 | 38,7 | 27,7 | 43,8 | 28,1 | 27,8 | |
| 350 | 14 | R59 | 426 | 396,88 | 6,35 | 8,74 | 0,8 | 51 | 35,3 | 59 | 47,6 | 35,2 | |
| 400 | 16 | R64 | 483 | 454,02 | 6,35 | 8,74 | 0,8 | 64 | 44,9 | 77 | 63,5 | 45,3 | |
| 450 | 18 | R68 | 547 | 517,52 | 6,35 | 8,74 | 0,8 | 75 | 49,3 | 94 | 72,6 | 49,7 | |
| 500 | 20 | R72 | 597 | 558,80 | 6,35 | 8,74 | 0,8 | 94 | 63 | 123 | 88,5 | 63,5 | |
| 600 | 24 | R76 | 712 | 673,10 | 6,35 | 8,74 | 0,8 | 133 | 89 | 188 | 124,7 | 90,5 | |
Tipo da flange: Flange cega
As flanges cegas fabricadas de acordo com ASME B16.5 podem ser fornecidas na classe 150 à classe 2500. É basicamente um disco circular que não tenha um cubo ou um centro furado. Os furos de parafusos são furados e alinhados simetricamente ao longo da borda circunferencial do disco contínuo. Geralmente a flange cega pode ser fornecida com a cara aumentada (RF), anel junta-se à cara (RJ), ou à cara lisa (FF). A flange cega serve uma função similar àquela de uma tomada ou de um tampão e é usada para obturar o fim de aberturas do encanamento, das válvulas e da embarcação de pressão. Pode ser fabricada do molde, dos forjamentos, das placas específicas, ou das barras lisas.
Tipo da cara: Cara aumentada (RF)
A flange aumentada da cara é o tipo o mais comum usado em aplicações da fábrica de tratamento, e é facilmente identificar. É referida como uma cara aumentada porque as superfícies da gaxeta são levantadas acima da cara do círculo de parafusamento. Este tipo da cara permite o uso de uma combinação larga de projetos da gaxeta, incluindo tipos lisos da folha do anel e compostos metálicos tais como a ferida espiral e tipos jacketed dobro.
A finalidade de uma flange do RF é concentrar mais pressão em uma área menor da gaxeta e aumentar desse modo a capacidade da retenção da pressão da junção. O diâmetro e a altura estão em ASME B16.5 definiram, pela classe da pressão e pelo diâmetro. A avaliação da pressão da flange determina a altura da cara aumentada.
