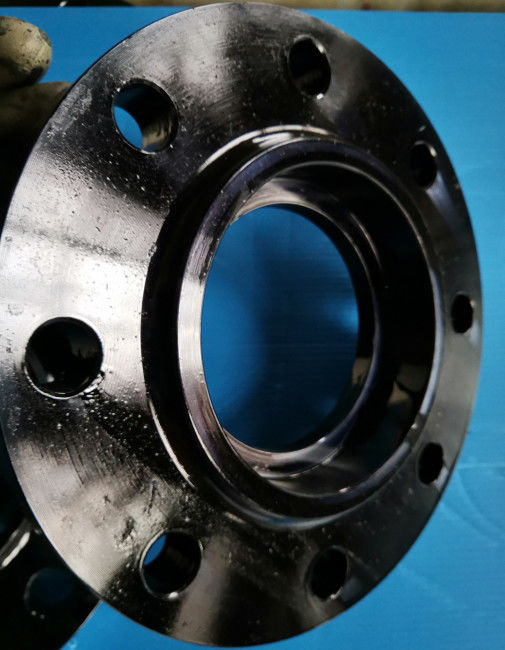

A flange aumentada soquete do pescoço da solda da cara, classifica a flange de 300 interruptores RF do aço carbono

Flange aumentada solda da cara do soquete do aço carbono da classe 300 do interruptor RF do ANSI B16.5 de ASTM A105N

Informações sobre o produto

ASTM A105/A105N

ASTM A105 flangeia é flanges forjadas do aço carbono para o serviço ambiental e mais de alta temperatura em sistemas da pressão. Estas flanges podem ser fabricadas de acordo com uma variedade de especificações padrão que cobrem ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 de MSS, API 605, e as flanges do API 6A, etc. feitas ao material de ASTM A105 são limitadas um peso máximo de 4540 quilogramas.

As flanges de aço de ASTM A105 e de A105N não são mesmas, elas têm as mesmas matérias primas, as mesmas categorias de aço, mas exigência diferente do tratamento térmico. N significa o tratamento térmico da normalização, e os ricos da flange A105 nenhuma exigência do tratamento térmico. Em resumo, a flange de ASTM A105 e a flange de ASTM A105N têm uma mesma composição quimica, mas os A105N têm uma propriedade mecânica melhor e usams geralmente na situação crítica.

Composição quimica de ASTM A105 (%)

Propriedades mecânicas de ASTM A105

Tipo da flange: Flange do pescoço da solda (WN)

As flanges da solda do soquete foram desenvolvidas inicialmente para o uso no encanamento da alta pressão do pequeno-tamanho. Sua força estática é igual deslizar em flanges, mas em seu deslizamento maior do que dobro-soldado da força de fadiga 50% em flanges.

A conexão com a tubulação é feita com a 1 solda de faixa, no fora da flange. Mas antes de soldar, um espaço deve ser criado entre a flange ou o encaixe e a tubulação.

A preparação 127,3 de ASME B31.1 1998 para (e) o conjunto de solda da solda do soquete diz.
No conjunto da junção antes de soldar, a tubulação ou o tubo serão introduzidos no soquete à profundidade máxima e ao aproximadamente 1/16 então retirado” (1,6 milímetros) longe do contato entre a extremidade da tubulação e o ombro do soquete.

A finalidade para o afastamento de assentamento em uma solda do soquete é geralmente reduzir o esforço residual na raiz da solda que poderia ocorrer durante a solidificação do metal de solda. A imagem mostra-lhe a medida de X para a diferença da expansão.

1. Diferença enchida de X=Expansion da tubulação da solda 3. da flange 2. de Wedl do soquete

Tipo da cara: Cara aumentada (RF)

A flange aumentada da cara é o tipo o mais comum usado em aplicações da fábrica de tratamento, e é facilmente identificar. É referida como uma cara aumentada porque as superfícies da gaxeta são levantadas acima da cara do círculo de parafusamento. Este tipo da cara permite o uso de uma combinação larga de projetos da gaxeta, incluindo tipos lisos da folha do anel e compostos metálicos tais como a ferida espiral e tipos jacketed dobro.

A finalidade de uma flange do RF é concentrar mais pressão em uma área menor da gaxeta e aumentar desse modo a capacidade da retenção da pressão da junção. O diâmetro e a altura estão em ASME B16.5 definiram, pela classe da pressão e pelo diâmetro. A avaliação da pressão da flange determina a altura da cara aumentada.

Dimensões da flange do ANSI B16.5 - classe 300 (milímetros)
