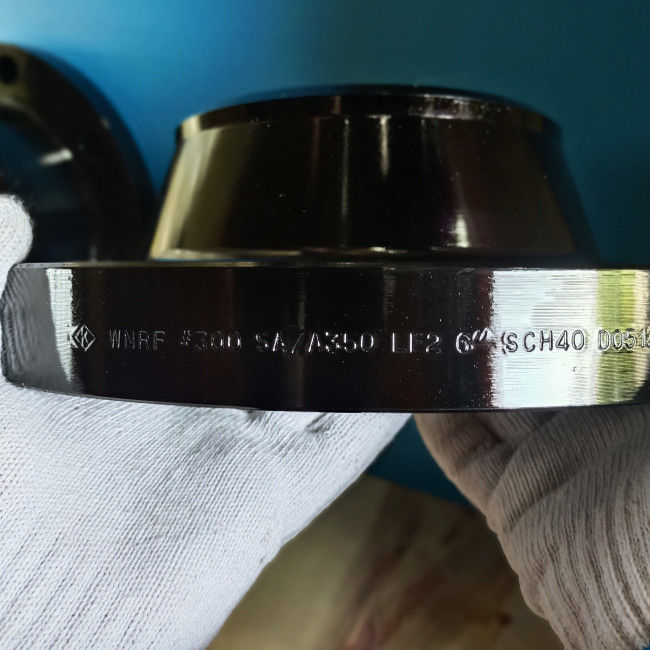

ANSI levantado B16.5 da classe 300 da flange LF2 do pescoço da solda do aço carbono da cara
  • ANSI levantado B16.5 da classe 300 da flange LF2 do pescoço da solda do aço carbono da cara
ANSI levantado B16.5 da classe 300 da flange LF2 do pescoço da solda do aço carbono da cara

ANSI levantado B16.5 da classe 300 da flange LF2 do pescoço da solda do aço carbono da cara

Lugar de origem China
Marca Kasugai
Número do modelo ANSI B16.5 WN RF CL300 DE ASTM A350 LF2
Documento Folheto PDF do produto
Detalhes do produto
Nome do Produto:
Flange aumentada pescoço da cara da solda do aço carbono da classe 300 do ANSI B16.5 WN RF de ASTM A
Escala do tamanho:
1/2” a 24"
Classe da pressão:
300
Padrões:
ASTM A350 LF2
Tipo da cara:
Cara aumentada pescoço da WNRF-solda
Specificatoins:
ANSI B16.5
Destacar:

Flange do pescoço da solda do aço carbono

,

Flange aumentada do ANSI B16.5 da cara

,

Flange do pescoço da solda LF2

Termos do pagamento & do transporte
Quantidade de ordem mínima
negociável
Preço
negociável
Detalhes da embalagem
Packng em condições de navegar
Tempo de entrega
30 - 60 dias de trabalho
Termos de pagamento
L / C, T/T
Habilidade da fonte
De 500 toneladas pelo mês
Descrição do produto

Flange aumentada pescoço da cara da solda do aço carbono da classe 300 do ANSI B16.5 WN RF de ASTM A350 LF2

Informações sobre o produto

Nome do produto Flange aumentada pescoço da cara da solda do aço carbono da classe 300 do ANSI B16.5 WN RF de ASTM A350 LF2
Escala do tamanho 1/2” a 24"
Classe da pressão Classe 300
Padrões ASTM A350 LF2
Tipo da cara Cara aumentada pescoço da WNRF-solda
Especificação ANSI B16.5
Revestimento A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo, pintura preta do óleo



ASTM A350

ASTM A350 (ASME SA350) é a especificação padrão para o aço do aço carbono e de baixa liga forjou flanges e flangeou os encaixes para serviços da baixa temperatura.

A categoria de utilização comum é a classe 1 de ASTM A350 LF2, material correspondente para conduzir na categoria 6 de ASTM A333 e encaixes de tubulação em ASTM A420 WPL6. Com o MPa do mínimo 240 da força de rendimento, e a resistência à tração em MPa 480 a 655 MPa, temperatura do teste de impacto em -45℃.



Composição quimica de ASTM A350 (%)

  Composição quimica (%)
Categoria LF1 Categoria LF2 Categoria LF3 Categoria LF5 Categoria LF6 Categoria LF9 Categoria LF787
C máximo 0,30 0,30 0,20 0.20~0.35 0,22 0,20 0,07
Manganês 0.60~1.35 0.60~1.35 0,90 máximo 0.60~1.35 1.15~1.50 0.40~1.06 0.40~0.70
P máximo 0,035 0,035 0,035 0,035 0,025 0,035 0,025
S máximo 0,04 0,04 0,04 0,04 0,025 0,04 0,025
Si A 0.15~0.3 0.15~0.3 0.20~0.35 0.20~0.35 0.15~0.3 ﹍ 0,40 máximo
Ni 0,40 B máximos 0,40 B máximos 3.30~3.70 1.0~2.0 0,40 B máximos 1.60~2.4 0.70~1.0
Cr 0,30 B máximos, C 0,30 B máximos, C 0,30 C máximos 0,30 C máximos 0,30 B máximos, C 0,30 C máximos 0.60~0.90
Mo 0,12 B máximos, C 0,12 B máximos, C 0,12 C máximos 0,12 C máximos 0,12 B máximos, C 0,12 C máximos 0.15~0.25
Cu 0,40 B máximos 0,40 B máximos 0,40 máximo 0,40 máximo 0,40 B máximos 0.75~1.25 1.0~1.3
Cb 0,02 D máximos 0,02 D máximos 0,02 máximo 0,02 máximo 0,02 máximo 0,02 máximo 0,02 minutos
V 0,08 máximo 0,08 máximo 0,03 máximo 0,03 máximo 0.04~0.11 0,03 máximo 0,03 máximo
N ﹍ ﹍ ﹍ ﹍ 0.01~0.03 ﹍ ﹍

Quando a carbono-desoxidação do vácuo é exigida pela exigência suplementar S4, o índice do silicone será 0,12%

B a soma do vanádio e do molibdênio de cobre do cromo do níquel não excederá 1,00% na análise do calor.

C a soma do cromo e do molibdênio não excederá 0,32% na análise do calor.

D pelo acordo, o limite para o colúmbio pode ser aumentado até 0,05% na análise do calor e 0,06% na análise de produto



Tipo da flange: Flange do pescoço da solda (WN)

Uma flange do pescoço da solda, igualmente chamou uma flange afilada do cubo ou a flange do alto-cubo, é um tipo da flange que possa relocate o esforço às tubulações, assegurando uma diminuição na concentração do alto-esforço na parte inferior da flange. Há duas flanges de solda do pescoço projeta – o primeiro tipo está usado com tubulações quando o segundo, um tipo mais longo não puder ser usado com tubulações mas com uma fábrica de tratamento. A flange do pescoço da solda compreende de um encaixe redondo que estenda além da borda da circunferência. Estas flanges, fabricadas tipicamente do forjamento, são soldadas realmente às tubulações.





Tipo da cara: Cara aumentada (RF)

A flange aumentada da cara é o tipo o mais comum usado em aplicações da fábrica de tratamento, e é facilmente identificar. É referida como uma cara aumentada porque as superfícies da gaxeta são levantadas acima da cara do círculo de parafusamento. Este tipo da cara permite o uso de uma combinação larga de projetos da gaxeta, incluindo tipos lisos da folha do anel e compostos metálicos tais como a ferida espiral e tipos jacketed dobro.



A finalidade de uma flange do RF é concentrar mais pressão em uma área menor da gaxeta e aumentar desse modo a capacidade da retenção da pressão da junção. O diâmetro e a altura estão em ASME B16.5 definiram, pela classe da pressão e pelo diâmetro. A avaliação da pressão da flange determina a altura da cara aumentada.



Dimensões da flange do ANSI B16.5 - classe 300 (milímetros)



ANSI levantado B16.5 da classe 300 da flange LF2 do pescoço da solda do aço carbono da cara 0

Tamanho nominal Fora do diâmetro. Espessura Comprimento através do cubo Diâmetro do cubo Diâmetro levantado da cara. Raio de canto do furo Profundidade do soquete Furo contrário Comprimento da linha Furos de parafuso
WN

ASSIM

Interruptor

TR

 LJ LJ Interruptor TR Diâmetro do círculo de parafuso. Não Diâmetro.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 95 14,3 52,3 22 38,0 35,1 3 10 23,5 15,7 66,5 4 16
20 3/4 117 15,8 57,2 25 48,0 42,9 3 11 29,0 15,7 82,6 4 19
25 1 124 17,6 62,0 27 54,0 50,8 3 13 36,0 17,5 88,9 4 19
32 1-1/4 133 19,1 65,0 27 63,4 63,5 5 14 44,5 20,6 98,6 4 19
40 1-1/2 155 20,6 6,3 30 70,0 73,2 6 16 50,5 22,4 114,3 4 22
50 2 165 22,4 69,8 33 84,0 91,9 8 18 63,5 28,4 127,0 8 19
65 2-/21 190 25,4 76,2 38 100 104,6 8 19 76,0 31,8 149,4 8 22
80 3 210 28,5 79,2 43 117 127,0 10 21 92,0 31,8 168,1 8 22
90 3-1/2 229 30,3 81,0 44 133 139,7 10   105,0 36,6 184,2 8 22
100 4 254 31,8 85,9 48 146 157,2 11   118,0 36,6 200,2 8 22
125 5 279 35,1 98,6 51 178 185,7 11   145,0 42,9 235,0 8 22
150 6 318 36,6 98,6 52 206 215,9 13   171,0 46,0 269,7 12 22
200 8 381 41,2 111,3 62 260 269,7 13   222,0 50,8 330,2 12 26
250 10 444 47,8 117,3 67 95 321 323,8 13   276,0 55,6 387,4 16 29
300 12 520 50,8 130,0 73 102 375 381,0 13   329,0 60,5 450,8 16 32
350 14 585 53,9 142,7 76 111 425 412,8 13   360,0 63,5 514,4 20 32
400 16 650 57,2 146,0 83 121 483 469,9 13   411,0 68,3 571,5 20 35
450 18 710 60,5 158,8 89 130 533 533,4 13   462,0 69,8 628,6 24 35
500 20 775 63,5 162,1 95 140 587 584,2 13   513,0 73,2 685,8 24 35
600 24 915 69,9 168,1 106 152 702 692,2 13   614,0 82,6 812,8 24 42



ANSI levantado B16.5 da classe 300 da flange LF2 do pescoço da solda do aço carbono da cara 1

Tamanho nominal Dimensões de Ring Joint Flanges Peso (quilogramas)
Número do sulco Diâmetro da parcela levantada Diâmetro do passo. Profundidade Largura Raio no fundo

WN

Sch 40

 ASSIM BL

Interruptor

Sch 40

 LJ TR
B K P E F r2
15 1/2 R11 51,0 34,14 5,56 7,14 0,8 0,75 0,65 0,65 0,66 0,71 0,65
20 3/4 R13 63,5 42,88 6,35 8,74 0,8 1,27 1,11 1,11 1,14 1,20 1,10
25 1 R16 70,0 50,80 6,35 8,74 0,8 1,64 1,39 1,43 1,43 1,49 1,35
32 1-1/4 R18 79,5 60,32 6,35 8,74 0,8 2,07 1,70 1,83 1,75 1,81 1,69
40 1-1/2 R20 90,5 68,28 6,35 8,74 0,8 2,94 2,51 2,69 2,58 2,66 2,54
50 2 R23 108 82,55 7,92 11,91 0,8 3,45 2,91 3,22 2,97 3,02 2,92
65 2-/21 R26 127 101,60 7,92 11,91 0,8 5,10 4,22 4,86 4,41 4,37 4,24
80 3 R31 147 123,82 7,92 11,91 0,8 6,25 5,88 6,83 6,15 6,04 5,94
90 3-1/2 R34 159 131,78 7,92 11,91 0,8 8,78 7,44 8,85   7,64 7,90
100 4 R37 175 149,22 7,92 11,91 0,8 11,4 9,73 11,8   9,98 9,71
125 5 R41 210 180,98 7,92 11,91 0,8 15,4 12,5 15,8   12,7 12,4
150 6 R45 242 211,12 7,92 11,91 0,8 19,8 16,2 21,3   16,5 16,2
200 8 R49 302 269,88 7,92 11,91 0,8 30,5 24,8 34,6   25,2 24,8
250 10 R53 356 323,85 7,92 11,91 0,8 44,1 35,5 54   40,2 35,9
300 12 R57 413 381,00 7,92 11,91 0,8 64 51 79   58 51,5
350 14 R61 458 419,90 7,92 11,91 0,8 88 70 106   86,2 70,1
400 16 R65 508 469,90 7,92 11,91 0,8 113 90 139   113,4 90,4
450 18 R69 575 533,40 7,92 11,91 0,8 138 109 175   133,8 109,0
500 20 R73 635 584,20 9,52 13,49 1,5 169 135 221   167,8 136,0
600 24 R77 750 692,15 11,13 16,66 1,5 249 204 341   249,5 204,0
