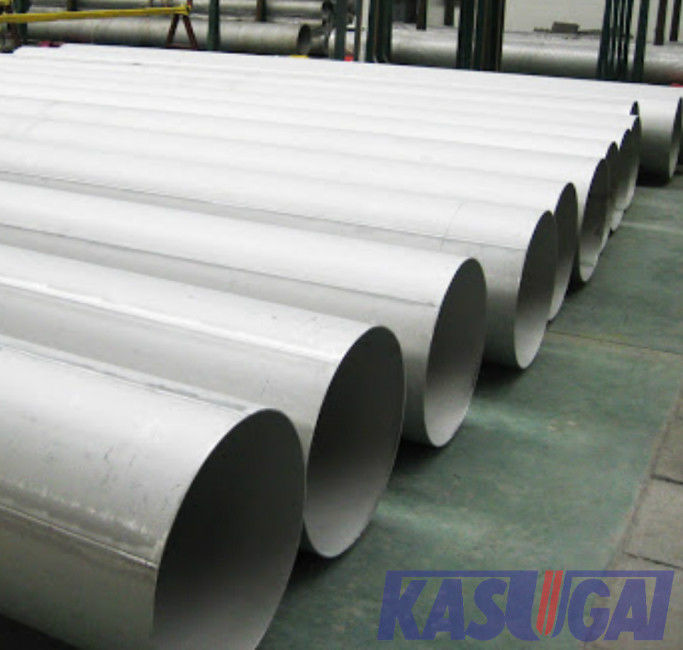

Em volta da tubulação de aço inoxidável de 6m, ASTM A789 tubulação frente e verso de 48 SS da polegada
  • Em volta da tubulação de aço inoxidável de 6m, ASTM A789 tubulação frente e verso de 48 SS da polegada
Em volta da tubulação de aço inoxidável de 6m, ASTM A789 tubulação frente e verso de 48 SS da polegada

Em volta da tubulação de aço inoxidável de 6m, ASTM A789 tubulação frente e verso de 48 SS da polegada

Lugar de origem China
Marca Kasugai
Certificação ISO PED AD2000
Número do modelo Tubos soldados de aço inoxidável duplex ASTM A789 ASME B36.10M
Documento Folheto PDF do produto
Detalhes do produto
Nome do Produto:
Tubos soldados de aço inoxidável duplex ASTM A789 ASME B36.10M
Escala do tamanho:
1/8" A 48"
Padrões:
ASTM A789
Espessura de parede:
de acordo com ASME B36.10M
Comprimento:
6,096 m (20′), 12,19 m (40′), 6 m e 12 m, personalizados
Processo do fim:
Extremidades lisas, extremidades chanfradas, extremidades rosqueadas
Destacar:

Em volta da tubulação de aço inoxidável de 6m

,

Tubulação frente e verso de 48 SS da polegada

,

Tubulação de aço inoxidável de ASTM 6m

Termos do pagamento & do transporte
Quantidade de ordem mínima
negociável
Preço
negociável
Detalhes da embalagem
Packng em condições de navegar
Tempo de entrega
30 - 60 dias de trabalho
Termos de pagamento
L / C, T/T
Habilidade da fonte
200 toneladas por mês
Descrição do produto

ASTM A789 ASME B36.10M Duplex Stainless Steel soldou as tubulações



Informações sobre o produto

Nome do produto ASTM A789 ASME B36.10M Duplex Stainless Steel soldou as tubulações
Escala do tamanho 1/8" a 48"
Padrões ASTM A789
Espessura de parede De acordo com ASME B36.10M
Comprimento 6,096 m (′ 20), 12,19 m (′ 40), 6 m, e 12 m, personalizados
Processo do fim Extremidades lisas, extremidades chanfradas, extremidades rosqueadas
Inspeção & teste Exame visual, inspeção dimensional, análise química de PMI, teste elástico, aplainando o teste, o teste da curvatura, o teste da corrente parasita, o teste gravura a água-forte, exame radiográfico (para as tubulações soldadas), teste de corrosão intergranular (mediante solicitação).





Padrões & materiais: ASTM A789



Composições quimicas de ASTM A789 (%)

Número de UNS
Categorias frente e verso		 C Manganês P S Si Cr Ni Mo N Cu Outro
S31200 0,030 2,00 0,045 0,030 1,00 24.0-26.0 5.5-6.5 1.20-2.00 0.14-0.20 … …
S31260 0,03 1,00 0,030 0,030 0,75 24.0-26.0 5.5-7.5 2.5-3.5 0.10-0.20 0.20-0.80 W0.10-0.20
S31803 0,030 2,00 0,030 0,020 1,00 21.0-23.0 4.5-6.5 2.5-3.5 0.08-0.20 …
S32001 0,030 4.0-6.0 0,040 0,030 1,00 22.0-23.0 1.00-3.00 0,60 0.05-0.17 1,00
S32205 0,030 2,00 0,030 0,020 1,00 19.5-21.5 4.5-6.5 3.0-3.5 0.14-0.20 …
S32304 0,030 2,50 0,040 0,030 1,00 21.5-24.5 3.0-5.5 0.05-0.60 0.05-0.20 0.05-0.60
S32520 0,030 1,50 0,035 0,020 0,80 24.0-26.0 5.5-8.0 3.0-4.0 0.20-0.35 0.50-2.00
S32550 0,04 1,50 0,040 0,030 1,00 24.0-27.0 4.5-6.5 2.9-3.9 0.10-0.25 1.5-2.5
S32750 0,030 1,20 0,035 0,020 0,80 24.0-26.0 6.0-8.0 3.0-5.0 0.24-0.32 0,50
S32760 0,030 1,00 0,030 0,010 1,00 24.0-26.0 6.0-8.0 3.0-4.0 0.20-0.30 0.50-1.00 W 0.50-1.0
S32900 0,06 1,00 0,040 0,030 0,75 23.0-28.0 2.5-5.0 1.0-2.0 … …
S32950 0,03 2,00 0,035



Dimensões de ASME/ANSI B36.10M Welded e tubulação de aço feita sem emenda

NPS

(polegadas)

Fora do diâmetro.

(milímetro)

 Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s STD Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7





Tolerâncias da tubulação soldada (milímetros)

NPS *t/D Tolerância, % do substantivo
1/8" ~2,5" Tudo +20,0 -12,5
3" ~18" ≤5% +22,5 -12,5
3" ~18" >5% +15,0 -12,5
≥20 “ Tudo +17,5 -12,5
≥20 “ ≤5% +22,5 -12,5

*t: espessura de parede nominal; D: diâmetro externo pedido.
