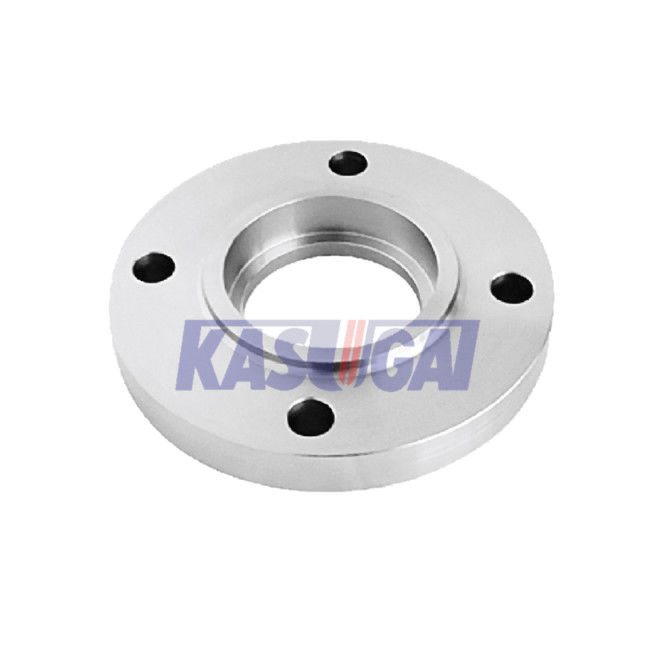

Deslizamento personalizado na flange de aço forjada, flange do tubo do aço de liga Sch160

Flanges do mocassim do aço de liga do ANSI B16.5/B16.47 de ASTM A350 LF3

Informações sobre o produto

Padrões & materiais: Categoria LF3 de ASTM A1350

As flanges da tubulação feitas da categoria LF3 de ASTM A350 são usadas geralmente em serviços da baixa temperatura com exigências de testes da dureza de entalhe. A categoria LF3 de ASTM A350 refere um aço da baixo-liga designado como “o aço de níquel 3,5%” ou “o aço 3.5-Ni”. A adição deliberadamente controlada de índice do níquel pode reduzir a temperatura de transição frágil-dútile, sobre que para melhorar significativamente sua dureza de entalhe da baixa temperatura. As flanges podem ser fabricadas de acordo com ASME B16.5 ou ASME B16.47, ou projetaram.

Composição quimica de flanges da liga de ASTM A182 F11

Propriedades mecânicas de flanges da liga de ASTM A182 F11

Teste de impacto do V-entalhe de Charpy

As flanges feitas da classe 1 de ASTM A350 LF3 ou da classe 2 tomarão o teste de impacto do V-entalhe de Charpy em uma temperatura de teste padrão de -150°F [- 101°C]. Os espécimes serão preparados em três partes em tamanho de 10 por 10 milímetros com o mesmo número do calor da flange. A energia mínima do impacto exigida para a média de cada grupo de três espécimes será o ft*lbf 15 [20 J] para a classe 1 e o ft*lbf 20 [27 J] para a classe 2; A energia mínima do impacto exigiu para que cada um o espécime somente é o ft*lbf 12 [16J] para a classe 1 e o ft*lbf 15 [20 J] para a classe 2.

Tipo da flange: Deslize em (ASSIM)

Deslizamento na flange igualmente simplificado como ASSIM a flange. ASSIM as flanges deslizam sobre as tubulações e são projetadas ao bocado levemente mais grande no interior do que a tubulação. Conectam à tubulação através de uma solda de faixa na parte superior e na parte inferior da flange. É usada para introduzir a tubulação no furo interno da flange, como o diâmetro interno da flange é pouco mais grande do que o diâmetro exterior da tubulação, tubulação e a flange poderia ser conectada pela solda de revestimento na parte superior e na parte inferior da flange.

O deslizamento na flange é mais curto de comprimento do que uma flange do pescoço da solda, e é usado nas áreas onde o laço-ins curto é necessário ou limitações do espaço necessita seu uso. Geralmente, a esperança de vida de uma conexão da flange do mocassim é aproximadamente um terço isso da flange do pescoço da solda. Apesar da soldadura adicional envolvida durante a instalação, seu mais baixo preço inicial faz ASSIM a flange preferida sobre flanges de WN por muitos usuários. É usado geralmente em serviços da pressão não corrosiva, não-crítica, moderado. O deslizamento em flanges da classe 150 e a classe 300 são o mais geralmente - considerado na engenharia de serviço público

Processo de manufatura

.
