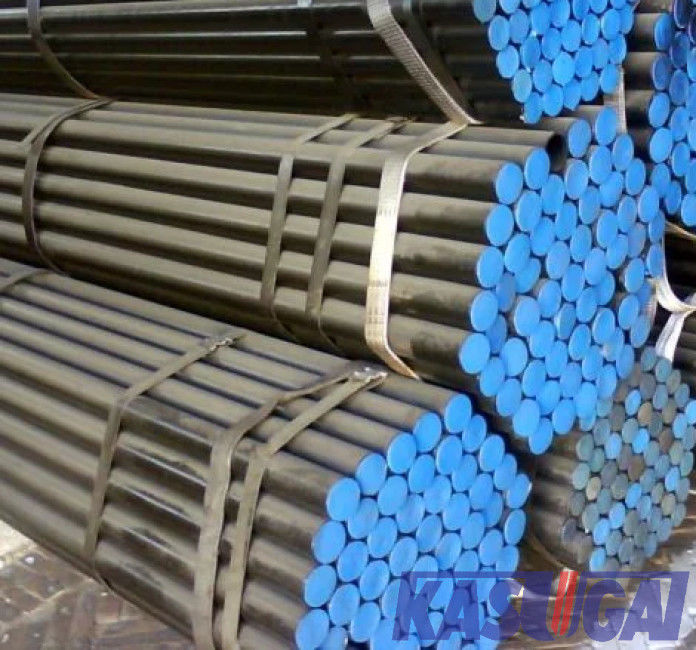

Tubulação sem emenda da espessura de parede de ASME B36.10M Alloy Steel Pipe Sch20S

Lugar de origem	China
Marca	Kasugai
Certificação	ISO PED AD2000
Número do modelo	ASTM A335 P9 ASME B36.10M/B36.19M SMLS
Documento	Folheto PDF do produto

Detalhes do produto

Nome do Produto:

ASTM A335 P9 ASME B36.10M/B36.19M Liga de Aço Tubo Sem Costura

Escala do tamanho:

1/8" A 48"

Espessura de parede:

Sch5S, Sch10S,Sch10, Sch20S, Sch30，Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch

Comprimento:

S.r.l., DRL, Corte-comprimento (≤6m)

Processo do fim:

Extremidades lisas, extremidades chanfradas, extremidades rosqueadas

Dimensões:

ASME/ANSI B36.10M ASME/ANSI 36.19M

Destacar:

Tubulação de aço da liga de Sch20S

ASME B36.10M Pipe Sch 20S

Tubulação de aço da liga de ASME

Termos do pagamento & do transporte

Quantidade de ordem mínima

negociável

Preço

negociável

Detalhes da embalagem

Packng em condições de navegar

Tempo de entrega

30 - 60 dias de trabalho

Termos de pagamento

L/C, T/T

Habilidade da fonte

De 500 toneladas pelo mês

Descrição do produto

Tubulação de ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless para serviços da alta pressão & da temperatura

Informações sobre o produto:

Nome do produto	Tubulação de ASTM A335 P9 ASME B36.10M/B36.19M Alloy Steel Seamless para serviços da alta pressão & da temperatura
Padrões	ASTM A335/A335M, ASME SA335
Escala do tamanho	1/8 de ″ 48 ao ″
Espessura de parede	Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Comprimento	S.r.l., DRL, ou como a exigência de cliente
Processo do fim	Extremidades lisas, extremidades chanfradas, extremidades rosqueadas

Composição quimica de ASTM A335 P1, P2, P5, P9, P11, P12, P22, aço de liga P91 (%)

Categoria	C	Manganês	P	S	Si	Cr	Mo	V	N	Outro
P9	0,15 máximo	0.30-0.60	≤0.025	≤0.025	0.25-1.0	8.0-10.0	0.90-1.10

Propriedades mecânicas de ASTM A335 P1, P2, P5, aço de liga P9

Categoria

Resistência à tração

(MPa)

Força de rendimento

(MPa)

Alongamento

(%)

≥415

≥205

≥30

Dimensões de ASME/ANSI B36.10M Welded e tubulação de aço feita sem emenda

	D	Sch5s	Sch10s	Sch10	Sch20	Sch30	Sch40s	STD	Sch40	Sch60	Sch80s	XS	Sch80	Sch100	Sch120	Sch140	Sch160	XXS
1/8	10,3	---	1,24	---	---	---	1,73	1,73	1,73	---	2,41	2,41	2,41	---	---	---	---	---
1/4	13,7	---	1,65	---	---	---	2,24	2,24	2,24	---	3,02	3,02	3,02	---	---	---	---	---
3/8	17,1	---	1,65	---	---	---	2,31	2,31	2,31	---	3,2	3,2	3,2	---	---	---	---	---
1/2	21,3	1,65	2,11	---	---	---	2,77	2,77	2,77	---	3,73	3,73	3,73	---	---	---	4,78	7,47
3/4	26,7	1,65	2,11	---	---	---	2,87	2,87	2,87	---	3,91	3,91	3,91	---	---	---	5,56	7,82
1	33,4	1,65	2,77	---	---	---	3,38	3,38	3,38	---	4,55	4,55	4,55	---	---	---	6,35	9,09
1 ¼	42,2	1,65	2,77	---	---	---	3,56	3,56	3,56	---	4,85	4,85	4,85	---	---	---	6,35	9,7
1 ½	48,3	1,65	2,77	---	---	---	3,68	3,68	3,68	---	5,08	5,08	5,08	---	---	---	7,14	10,15
2	60,3	1,65	2,77	---	---	---	3,91	3,91	3,91	---	5,54	5,54	5,54	---	---	---	8,74	11,07
½ 2	73	2,11	3,05	---	---	---	5,16	5,16	5,16	---	7,01	7,01	7,01	---	---	---	9,53	14,02
3	88,9	2,11	3,05	---	---	---	5,49	5,49	5,49	---	7,62	7,62	7,62	---	---	---	11,13	15,24
½ 3	101,6	2,11	3,05	---	---	---	5,74	5,74	5,74	---	8,08	8,08	8,08	---	---	---	---	---
4	114,3	2,11	3,05	---	---	---	6,02	6,02	6,02	---	8,56	8,56	8,56	---	11,13	---	13,49	17,12
5	141,3	2,77	3,4	---	---	---	6,55	6,55	6,55	---	9,53	9,53	9,53	---	12,7	---	15,88	19,05
6	168,3	2,77	3,4	---	---	---	7,11	7,11	7,11	---	10,97	10,97	10,97	---	14,27	---	18,26	21,95
8	219,1	2,77	3,76	---	6,35	7,04	8,18	8,18	8,18	10,31	12,7	12,7	12,7	15,09	18,26	20,62	23,01	22,23
10	273,1	3,4	4,19	---	6,35	7,8	9,27	9,27	9,27	12,7	12,7	12,7	15,09	18,26	25,4	28,58	25,4	25,4
12	323,9	3,96	4,57	---	6,35	8,38	9,53	9,53	10,31	14,27	12,7	12,7	17,48	21,44	25,4	28,58	33,32	25,4
14	355,6	3,96	4,78	6,35	7,92	9,53	---	9,53	11,13	15,09	---	12,7	19,05	23,83	27,79	31,75	35,71
16	406,4	4,19	4,78	6,35	7,92	9,53	---	9,53	12,7	16,66	---	12,7	21,44	26,19	30,96	36,53	40,49
18	457,2	4,19	4,78	6,35	7,92	11,13	---	9,53	14,27	19,05	---	12,7	23,83	29,36	34,93	39,67	45,24
20	508	4,78	5,54	6,35	9,53	12,7	---	9,53	15,09	20,62	---	12,7	26,19	32,54	38,1	44,45	50,01
22	558,8	4,78	5,54	6,35	9,53	12,7	---	9,53	---	22,23	---	12,7	28,58	34,93	41,28	47,63	53,98
26	660,4	---	---	7,92	12,7	---	---	9,53	---	---	---	12,7
28	711,2	---	---	7,92	12,7	15,88	---	9,53	---	---	---	12,7
30	762	6,35	7,92	7,92	12,7	15,88	---	9,53	---	---	---	12,7
32	812,8	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
34	863,6	---	---	7,92	12,7	15,88	17,48	9,53	17,48	---	---	12,7
36	914,4	---	---	7,92	12,7	15,88	19,05	9,53	19,05	---	---	12,7
38	965,2	---	---	---	---	---	---	9,53	---	---	---	12,7
40	1016	---	---	---	---	---	---	9,53	---	---	---	12,7
42	1066,8	---	---	---	---	---	---	9,53	---	---	---	12,7
44	1117,6	---	---	---	---	---	---	9,53	---	---	---	12,7
46	1168,4	---	---	---	---	---	---	9,53	---	---	---	12,7
48	1219,2	---	---	---	---	---	---	9,53	---	---	---	12,7

Tamanho, dimensões & tolerâncias da tubulação sem emenda (milímetros)

NPS	*t/D	Tolerância, % do substantivo
1/8" ~2,5"	Tudo	+20,0	-12,5
3" ~18"	≤5%	+22,5	-12,5
3" ~18"	>5%	+15,0	-12,5
≥20 “	>5%	+15,0	-12,5

*t: espessura de parede nominal; D: diâmetro externo pedido.

Dimensões de ASME/ANSI B36.19M Welded e tubulação de aço feita sem emenda

NPS 　 (polegadas)	Fora do diâmetro. (milímetro)	Espessura de parede nominal (milímetros)
NPS 　 (polegadas)	Fora do diâmetro. (milímetro)	Sch5S ⁽¹⁾	Sch10S ⁽¹⁾	Sch40S	Sch80S
1/8	10,3	---	1,24	1,73	2,41
1/4	13,7	---	1,65	2,24	3,02
3/8	17,1	---	1,65	2,31	3,20
1/2	21,3	1,65	2,11	2,77	3,73
3/4	26,7	1,65	2,11	2,87	3,91
1	33,4	1,65	2,77	3,38	4,55
1 ¼	42,2	1,65	2,77	3,56	4,85
1 ½	48,3	1,65	2,77	3,68	5,08
2	60,3	1,65	2,77	3,91	5,54
½ 2	73	2,11	3,05	5,16	7,01
3	88,9	2,11	3,05	5,49	7,62
½ 3	101,6	2,11	3,05	5,74	8,08
4	114,3	2,11	3,05	6,02	8,56
5	141,3	2,77	3,4	6,55	9,53
6	168,3	2,77	3,4	7,11	10,97
8	219,1	2,77	3,76	8,18	12,70
10	273,1	3,40	4,19	9,27	12.70(2)
12	323,9	3,96	4,57	9.53(2)	12.70(2)
14	355,6	3,96	4.78(2)	…	…
16	406,4	4,19	4.78(2)	…	…
18	457,2	4,19	4.78(2)	…	…
20	508	4,78	5.54(2)	…	…
22	558,8	4,78	5.54(2)	…	…
24	660,4	5,54	6,35	…	…
30	762	6,35	7,92	…	…

Notas:

(1) as espessuras de parede 5S e 10S da programação não permitem rosquear de acordo com ANSI/ASME B1.20.1

(2) estas dimensões não se conformam a ANSI/ASME B36.1M
