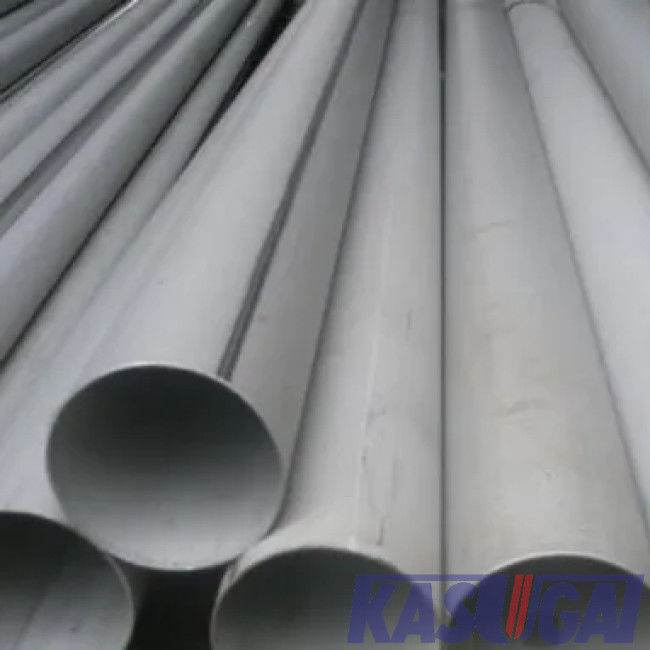

Tubulação sem emenda ASTM soldado A335 P11 de aço de baixa liga de ERW de grande resistência
  • Tubulação sem emenda ASTM soldado A335 P11 de aço de baixa liga de ERW de grande resistência
Tubulação sem emenda ASTM soldado A335 P11 de aço de baixa liga de ERW de grande resistência

Tubulação sem emenda ASTM soldado A335 P11 de aço de baixa liga de ERW de grande resistência

Lugar de origem China
Marca Kasugai
Certificação ISO PED AD2000
Número do modelo ASTM A335 P11 ASME B36.10M/B36.19M ERW WLD
Documento Folheto PDF do produto
Detalhes do produto
Nome do Produto:
Tubo soldado de aço de baixa liga ASTM A335 P11 ASME B36.10M/B36.19M ERW
Escala do tamanho:
1/8" A 48"
Espessura de parede:
Sch5S, Sch10S,Sch10, Sch20S, Sch30，Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch
Comprimento:
SRL, DRL ou conforme a exigência do cliente
Padrões:
ASTM A335/A335M ASME SA335
Processo do fim:
Extremidades lisas, extremidades chanfradas, extremidades rosqueadas
Destacar:

Tubulação sem emenda de aço de liga de ERW

,

Tubulação soldada da liga P11

,

Tubulação sem emenda de aço de baixa liga

Termos do pagamento & do transporte
Quantidade de ordem mínima
negociável
Preço
negociável
Detalhes da embalagem
Packng em condições de navegar
Tempo de entrega
30 - 60 dias de trabalho
Termos de pagamento
L/C, T/T
Habilidade da fonte
De 500 toneladas pelo mês
Descrição do produto

O aço de baixa liga de ASTM A335 P11 ASME B36.10M/B36.19M ERW soldou a tubulação



Informações sobre o produto:

Nome do produto O aço de baixa liga de ASTM A335 P11 ASME B36.10M/B36.19M ERW soldou a tubulação
Padrões ASTM A335/A335M, ASME SA335
Escala do tamanho 1/8 de ″ 48 ao ″
Espessura de parede Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Comprimento S.r.l., DRL, ou como a exigência de cliente
Processo do fim Extremidades lisas, extremidades chanfradas, extremidades rosqueadas




Composição quimica do aço de liga de ASTM A335 P1 (%)

Categoria C Manganês P S Si Cr Mo Outro
P11 0.05~0.15 0.30~0.60 ≤0.025 ≤0.025 0.50~1.0 1.0~1.5 0.44~0.65



*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), si (≤0.01), Zr (≤0.01)



Propriedades mecânicas do aço de liga de ASTM A335 P1

Categoria

Resistência à tração

(MPa)

Força de rendimento

(MPa)

Alongamento

(%)
P11 ≥415 ≥205 ≥30



ERW soldou o processo de manufatura da tubulação

Na soldadura de ERW, dois elétrodos, feitos geralmente do cobre, são usados para aplicar a pressão e a corrente. Os elétrodos disco-são dados forma e gerenciem como as passagens materiais entre elas. Isto permite que os elétrodos contactem constantemente o material para fazer soldas contínuas longas.



Um transformador de solda fornece a baixa tensão, alimentação CA atual alta. A junção da tubulação tem a resistência elétrica alta relativo ao resto do circuito e é aquecida a seu ponto de derretimento pela corrente. As superfícies semi-derretidas são pressionadas junto com uma força que crie uma ligação da fusão, tendo por resultado uma estrutura uniformemente soldada.



Dimensões de ASME/ANSI B36.10M Welded e tubulação de aço feita sem emenda

　 D Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s STD Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7



Dimensões de ASME/ANSI B36.19M Welded e tubulação de aço feita sem emenda



NPS

　

(polegadas)

Fora do diâmetro.

(milímetro)

 Espessura de parede nominal (milímetros)
Sch5S (1) Sch10S (1) Sch40S Sch80S
1/8 10,3 --- 1,24 1,73 2,41
1/4 13,7 --- 1,65 2,24 3,02
3/8 17,1 --- 1,65 2,31 3,20
1/2 21,3 1,65 2,11 2,77 3,73
3/4 26,7 1,65 2,11 2,87 3,91
1 33,4 1,65 2,77 3,38 4,55
1 ¼ 42,2 1,65 2,77 3,56 4,85
1 ½ 48,3 1,65 2,77 3,68 5,08
2 60,3 1,65 2,77 3,91 5,54
½ 2 73 2,11 3,05 5,16 7,01
3 88,9 2,11 3,05 5,49 7,62
½ 3 101,6 2,11 3,05 5,74 8,08
4 114,3 2,11 3,05 6,02 8,56
5 141,3 2,77 3,4 6,55 9,53
6 168,3 2,77 3,4 7,11 10,97
8 219,1 2,77 3,76 8,18 12,70
10 273,1 3,40 4,19 9,27 12.70(2)
12 323,9 3,96 4,57 9.53(2) 12.70(2)
14 355,6 3,96 4.78(2) … …
16 406,4 4,19 4.78(2) … …
18 457,2 4,19 4.78(2) … …
20 508 4,78 5.54(2) … …
22 558,8 4,78 5.54(2) … …
24 660,4 5,54 6,35 … …
30 762 6,35 7,92 … …


Notas:

(1) programe 5S e as espessuras de parede 10S não permitem rosquear de acordo com ANSI/ASME B1.20.1

(2) estas dimensões não se conformam a ANSI/ASME B36.1M



Tamanho, dimensões & tolerâncias da tubulação soldada (milímetros)

NPS *t/D Tolerância, % do substantivo
1/8" ~2,5" Tudo +20,0 -12,5
3" ~18" ≤5% +22,5 -12,5
3" ~18" >5% +15,0 -12,5
≥20 “ Tudo +17,5 -12,5
≥20 “ ≤5% +22,5 -12,5

*t: espessura de parede nominal; D: diâmetro externo pedido.
