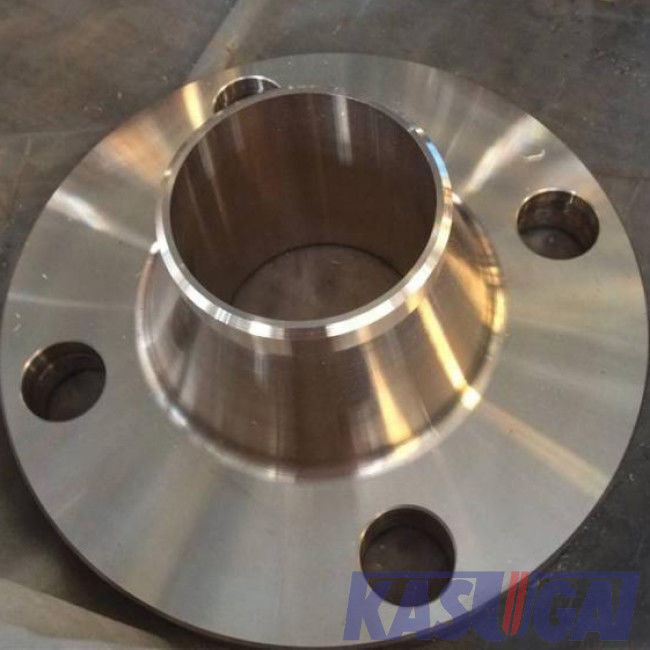

Flanges de solda do pescoço C70600, encaixes do níquel do cobre do ANSI B16.5/B16.47

Flanges do pescoço da solda do níquel do cobre do ANSI B16.5/B16.47 de ASTM B151 C70600

Informações sobre o produto

Padrões & materiais: ASTM B151

Composição quimica de ASTM B151 (%)

Propriedades mecânicas de ASTM B151 C70600

Tipo da flange: Pescoço da solda (WN)
Uma flange do pescoço da solda, igualmente chamou uma flange afilada do cubo ou a flange do alto-cubo, é um tipo da flange que possa relocate o esforço às tubulações, assegurando uma diminuição na concentração do alto-esforço na parte inferior da flange. Há duas flanges de solda do pescoço projeta – o primeiro tipo está usado com tubulações quando o segundo, um tipo mais longo não puder ser usado com tubulações mas com uma fábrica de tratamento. A flange do pescoço da solda compreende de um encaixe redondo que estenda além da borda da circunferência. Estas flanges, fabricadas tipicamente do forjamento, são soldadas realmente às tubulações.

Flanges longas do pescoço da solda (LWN)


.

Este tipo da flange é considerado como as flanges do alto-cubo, que foram criadas assim que o esforço poderia ser transferido à tubulação e a diminuir a concentração de esforço na parte inferior da flange.

A flange de solda longa do pescoço é aplicada principalmente à construção da embarcação de pressão que funciona como um bocal (tal como um bocal do thermowell). Para unir uma flange de solda comum do pescoço a uma embarcação de pressão, uma parte de tubulação é exigida com soldadura adicional. Uma flange de LWN por outro lado une diretamente à embarcação, daqui, pode ser vista como um bocal integralmente reforçado. Evita fazer uma emenda da solda na tubulação para flangear e fornece o auto-reforço.

Reduzindo a flange do pescoço da solda

É chamado igualmente reduzir-se soldando a flange do pescoço, porque o pescoço da flange tem um diâmetro de diminuição que para soldar a uma tubulação mais de pequeno diâmetro


A flange de diminuição do pescoço da solda é usada para fazer uma redução no diâmetro da tubulação. Uma junção flangeada de diminuição consiste em uma flange de diminuição e em uma flange padrão, funcionando como um encaixe do redutor. Como ilustrado em Figure-1, o fim maior de reduzir a flange A, que é em contato com a flange padrão B, é sabido como “o tamanho de que a redução está sendo feita”; a extremidade menor da flange de diminuição A, que será soldada a uma tubulação, é sabida como “o tamanho a que a redução está sendo feita”. O fluxo deve viajar do tamanho menor ao maior. Se o sentido de fluxo foi invertido, a turbulência severa poderia tornar-se.

A fim fazer uma redução na linha da tubulação com as duas flanges de solda padrão do pescoço, um redutor adicional será usado como ilustrado em Figure-2. O comprimento total desta configuração é 2L+H, que é muito mais longo do que L+M de uma junção flangeada de diminuição como ilustrado em Figure-1. Significa que o uso de reduzir flanges pode eficazmente salvar o espaço na situação cantada. De fato, a flange de diminuição mais frequentemente é usada nas instalações com espaço limitado.
