Flanges de cobre do níquel
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO PED AD2000 |
| Número do modelo | C71500 classe 150 TR do ANSI B16.5 |
| Documento | Folheto PDF do produto |

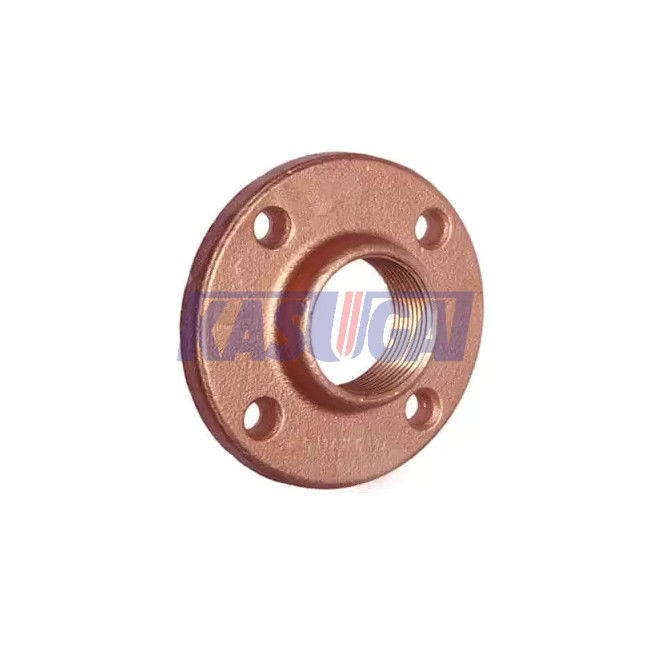

Flanges rosqueadas níquel do cobre da classe 150 do ANSI B16.5 de ASTM B151 C71500 (TR)
Informações sobre o produto
| Nome do produto | Flanges rosqueadas níquel do cobre da classe 150 do ANSI B16.5 de ASTM B151 C71500 (TR) |
| Escala do tamanho | 1/2 ' a 24" |
| Classe da pressão | 150, 300, 400, 600, 900, 1500, 2500, |
| Espessura | Sch10S a Sch160 |
| Padrões | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Tipo | Rosqueado (TR) |
| Dimensões | ASME/ANSI B16.5/B16.47, desenhos feitos sob encomenda |
| Origem | China |
Padrões & materiais: ASTM B151
Composição quimica de ASTM B151 (%)
| UNS | C | Ni | Pb | Fe | Manganês | Zn | P | S | C |
| C70600 | Restante | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
| C71500 | Restante | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Propriedades mecânicas de ASTM B151 C71500
| Código da têmpera |
Diâmetro ou distância entre superfícies paralelas (milímetro) |
Resistência à tração, minuto (MPa) | Força de rendimento em 0.5%Extension sob a carga, minuto (MPa) | Alongamento em 4xDia ou em espessura do espécime, minuto (%) | |
| O60, M30 | Arredonde, encantar e as hastes octogonais e barras quadradas | Até 12, incluindo | 360 | 125 | 30 |
| Sobre 12 a 25, incluindo | 330 | 125 | 30 | ||
| Sobre 25 | 310 | 125 | 30 | ||
| H01 | Arredonde, encantar e as hastes octogonais e barras quadradas | Até 12, incluindo | 450 | 345 | 10 |
| Sobre 12 a 25, incluindo | 415 | 310 | 15 | ||
| Sobre 25 a 80, incluindo | 380 | 240 | 20 | ||
| Sobre 80 a 125, incluindo | 310 | 125 | 20 | ||
| H04 | Até 12, incluindo | 550 | 415 | 8 | |
| Sobre 12 a 25, incluindo | 515 | 400 | 10 | ||
| Sobre 25 a 50, incluindo | 485 | 380 | 10 | ||
| O60 | Barras retangulares e formas | Todos os tamanhos | 310 | 105 | 30 |
| H04 | Barras retangulares | Até 12, incluindo | 515 | 380 | 7 |
| Sobre 12 a 25, incluindo | 485 | 345 | 10 | ||
| H04 | Formas | Todos os tamanhos | (Como concordado entre o fabricante ou o fornecedor e o comprador) | ||
Tipo da flange: Flange rosqueada
A flange rosqueada fabricada de acordo com ASME B16.5 é similar ao deslizamento na flange, mas o furo terá uma linha de tubulação do atarraxamento que conforma-se a ASME B1.20.1. A linha será concêntrica com a linha central da abertura da flange, e as variações em alinhamento (perpendicular à cara da flange) não excederão 5 milímetros pelo medidor. As flanges rosqueadas estão disponíveis nos tamanhos NPS 1/2 a NPS 24 para avaliações da pressão da classe 150, da classe 300, da classe 400, da classe 600 e da classe 900. Os tamanhos para a classe 1500 e a classe 2500 estão disponíveis de NPS 1/2 a NPS 2-1/2.
Classifique 150 flanges rosqueadas são feitos sem um furo contrário. As linhas serão chanfradas aproximadamente ao diâmetro principal da linha na parte traseira da flange em um ângulo de aproximadamente 45 graus com a linha central da linha. A chanfradura será concêntrica com a linha e será incluída na medida do comprimento da linha. A classe 300 e as flanges de alta pressão da classe serão feitas com um furo contrário na parte traseira da flange. As linhas serão chanfradas ao diâmetro do contador furam em um ângulo de aproximadamente 45 graus com a linha central das linhas. O furo e a chanfradura contrários serão concêntricos com a linha.
As dimensões da classe 150 de ASME B16.5 rosquearam a flange (TR)
Um desenho típico para a flange rosqueada da classe 150 com cara aumentada (RF), ASME B16.5.
O parafuso de máquina com porcas e o parafuso do parafuso prisioneiro com porcas podem ser aplicados a 150# rosquearam a flange.
| NPS | D | G | X | K | n | d | l | L | h | Y | T |
| 1/2 | 90 | 34,9 | 30 | 60,3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9,6 |
| 3/4 | 100 | 42,9 | 38 | 69,9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11,2 |
| 1 | 110 | 50,8 | 49 | 79,4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12,7 |
| 1-1/4 | 115 | 63,5 | 59 | 88,9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14,3 |
| 1-1/2 | 125 | 73,0 | 65 | 98,4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15,9 |
| 2 | 150 | 92,1 | 78 | 120,7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17,5 |
| 2-1/2 | 180 | 104,8 | 90 | 139,7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20,7 |
| 3 | 190 | 127,0 | 108 | 152,4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22,3 |
| 3-1/2 | 215 | 139,7 | 122 | 177,8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22,3 |
| 4 | 230 | 157,2 | 135 | 190,5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22,3 |
| 5 | 255 | 185,7 | 164 | 215,9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22,3 |
| 6 | 280 | 215,9 | 192 | 241,3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23,9 |
| 8 | 345 | 269,9 | 246 | 298,5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27,0 |
| 10 | 405 | 323,8 | 305 | 362,0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28,6 |
| 12 | 485 | 381,0 | 365 | 431,8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30,2 |
| 14 | 535 | 412,8 | 400 | 476,3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33,4 |
| 16 | 595 | 469,9 | 457 | 539,8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35,0 |
| 18 | 635 | 533,4 | 505 | 577,9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38,1 |
| 20 | 700 | 584,2 | 559 | 635,0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41,3 |
| 22 | 750 | 641,4 | 610 | 692,2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44,5 |
| 24 | 815 | 692,2 | 663 | 749,3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46,1 |
Nota geral: Todas as dimensões estão nos milímetros salvo que d e l são fornecidos na polegada. Para todas as flanges rosqueadas da classe 150, t (altura da cara aumentada) =2mm.
Notas: D: diâmetro externo da flange; K: diâmetro do círculo de parafuso; G: diâmetro externo da cara aumentada; X: diâmetro do cubo na base; n: número de parafusos; d: diâmetro de furos de parafuso; l: diâmetro dos parafusos; L: comprimento dos parafusos do parafuso prisioneiro para a cara aumentada 2 milímetros; h: comprimento mínimo da linha; Y: comprimento através do cubo; T: espessura mínima da flange.
