ASTM A403 Weldolet
, Encaixes de tubulação de aço inoxidável de SS316L
, Acessórios para tubos MSS SP-97 SS

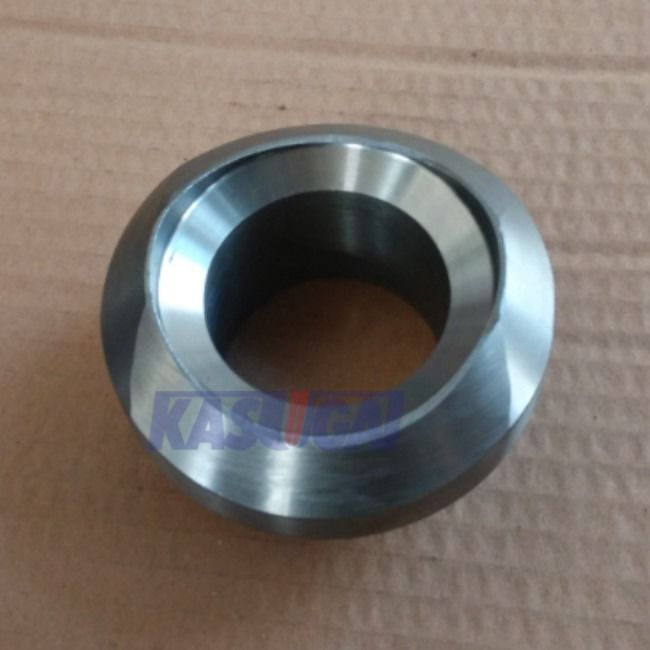

ASTM A403 Dimensão sobre dimensão/Reduzindo os acessórios de tubos de aço inoxidável
ASTM A403 Dimensão sobre dimensão/Reduzindo os acessórios de tubos de aço inoxidável
WeldoletSão o tipo mais comum de fixação de galhos e fazem parte da família de fixações de soldadura por botões e estão disponíveis em uma grande variedade de dimensões.
ASTM A403 e MSS SP-97 são dois padrões separados que são frequentemente referenciados juntos ao discutir Weldolets.
ASTM A403:
A ASTM A403 é uma especificação padrão para acessórios de tubos de aço inoxidável austeníticos forjados.Esta especificação define os requisitos para os materiais, dimensões, propriedades mecânicas e ensaios de acessórios de tubos de aço inoxidável.
Um "weldlet" é uma ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação de ligação.O tipo mais frequente de fixação de galhos é o welddoletSão um tipo de encaixe de soldadura de traseira que vem em vários tamanhos. São utilizados como alternativa a encaixes como cotovelos ou tees,que podem ser mais complexos de instalar e podem exigir apoio adicional.
Informações sobre o produto
| Nome do produto |
ASTM A403 MSS SP-97 Weldolet |
| Faixa de tamanho |
Dimensões: 1/8 ′′ a 36 ′′ |
| Espessura da parede |
DST Sch40 Sch160 XS XXS |
| Normas |
ASTM A403 |
| Grau |
WP304/L WP316/L WP310S WP321 |
| Normas de fabrico |
ASME B16.11 Fundições, MSS SP-97 |
MSS SP-97 Dimensões do Weldolet
¢Centro de corrida cara a cara ¢ Tamanho
| Executar NPS do tubo |
Executar programação de tubos |
Dimensões do Weldolet |
| Tamanho |
SCH. |
2 " |
3 " |
4" |
6 " |
8 " |
10 " |
12 " |
14" |
16 " |
18" |
20 " |
24" |
| 2 " |
STD-40
XS-80 |
70 |
|
|
|
|
|
|
|
|
|
|
|
| XXS-160 |
87 |
|
|
|
|
|
|
|
|
|
|
|
| 3 " |
STD-40
XS-80 |
84 |
91 |
|
|
|
|
|
|
|
|
|
|
| XXS-160 |
101 |
119 |
|
|
|
|
|
|
|
|
|
|
| 4" |
STD-40
XS-80 |
97 |
103 |
111 |
|
|
|
|
|
|
|
|
|
| XXS-160 |
114 |
132 |
144 |
|
|
|
|
|
|
|
|
|
| STD-40 |
124 |
130 |
138 |
148 |
|
|
|
|
|
|
|
|
| 6 " |
XS-80 |
124 |
130 |
138 |
165 |
|
|
|
|
|
|
|
|
| XXS-160 |
141 |
159 |
171 |
192 |
|
|
|
|
|
|
|
|
| STD-40 |
149 |
156 |
164 |
176 |
183 |
|
|
|
|
|
|
|
| 8 " |
XS-80 |
149 |
156 |
164 |
191 |
197 |
|
|
|
|
|
|
|
| XXS-160 |
167 |
184 |
197 |
218 |
224 |
|
|
|
|
|
|
|
| STD-40 |
176 |
183 |
191 |
205 |
210 |
218 |
|
|
|
|
|
|
| 10 " |
XS-80 |
176 |
183 |
191 |
218 |
238 |
235 |
|
|
|
|
|
|
| XXS-160 |
194 |
211 |
224 |
245 |
251 |
265 |
|
|
|
|
|
|
| DST |
202 |
208 |
216 |
228 |
255 |
245 |
251 |
|
|
|
|
|
| 12 " |
XS |
202 |
208 |
216 |
243 |
264 |
267 |
265 |
|
|
|
|
|
| XXS-160 |
219 |
237 |
249 |
270 |
276 |
291 |
324 |
|
|
|
|
|
| 14" |
DST |
218 |
224 |
232 |
245 |
251 |
259 |
267 |
270 |
|
|
|
|
| XS |
218 |
224 |
231 |
239 |
279 |
270 |
278 |
286 |
|
|
|
|
| 16 " |
DST |
243 |
249 |
257 |
270 |
276 |
284 |
292 |
295 |
300 |
|
|
|
| XS |
243 |
249 |
257 |
284 |
305 |
293 |
303 |
306 |
319 |
|
|
|
| 18" |
DST |
268 |
275 |
283 |
295 |
302 |
310 |
318 |
321 |
325 |
335 |
|
|
| XS |
268 |
275 |
283 |
310 |
330 |
321 |
329 |
332 |
338 |
352 |
|
|
| 20 " |
DST |
294 |
300 |
308 |
321 |
327 |
335 |
343 |
346 |
351 |
356 |
376 |
|
| XS |
294 |
300 |
308 |
335 |
356 |
346 |
354 |
557 |
364 |
370 |
386 |
|
| 24" |
DST |
345 |
351 |
359 |
372 |
378 |
386 |
394 |
397 |
402 |
406 |
411 |
446 |
| XS |
345 |
351 |
359 |
386 |
406 |
397 |
405 |
408 |
414 |
421 |
429 |
449 |
Dimensões e peso
Sch 40 (tamanhos em polegadas, pesos em libras)
| Tamanho do Weldolet ( polegadas) |
A |
B |
C |
Peso do ponto de solda
(Peso)
|
| 1/2 |
3/4 |
1 3/8 |
15/16 |
0.15 |
| 3/4 |
7/8 |
1 5/8 |
1 3/16 |
0.25 |
| 1 |
1 1/16 |
2 |
1 7/16 |
0.4 |
| 1 1/4 |
1 1/4 |
2 3/8 |
1 3/4 |
0.7 |
| 1 1/2 |
1 5/16 |
2 7/8 |
2 |
0.8 |
| 2 |
1 1/2 |
3 e meio |
2 9/16 |
1.5 |
| Dois e meio |
1 5/8 |
4 1/6 |
3 |
2.25 |
| 3 |
1 3/4 |
4 13/16 |
3 11/16 |
3.75 |
| 3 e meio |
2 |
5 3/8 |
3 7/8 |
5 |
| 4 |
2 |
6 |
4 3/4 |
6.7 |
| 5 |
2 1/4 |
7 1/8 |
5 9/16 |
8.5 |
| 6 |
2 3/8 |
8 1/2 |
6 11/16 |
14 |
| 8 |
2 3/4 |
10 3/8 |
8 11/16 |
28 |
| 10 |
3 1/16 |
12 9/16 |
10 13/16 |
39 |
| 12 |
3 3/8 |
14 7/8 |
12 13/16 |
65 |
| 14 |
3 e meio |
16 1/8 |
14 1/16 |
70 |
| 16 |
3 11/16 |
18 1/4 |
16 1/16 |
92 |
| 18 |
4 1/16 |
20 3/4 |
18 5/8 |
125 |
| 20 |
4 5/8 |
23 1/16 |
20 1/16 |
175 |
| 24 |
5 3/8 |
27 7/8 |
25 1/8 |
280 |
| 30 |
5 3/8 |
34 1/16 |
30 7/16 |
440 |
| 36 |
5 3/8 |
34 1/16 |
36 1/2 |
1180 |
Sch XS (tamanhos em polegadas, pesos em libras)
| Tamanho do Weldolet ( polegadas) |
A |
B |
C |
Peso do ponto de solda
(Peso)
|
| 1/2 |
3/4 |
1.375 |
15/16 |
0.15 |
| 3/4 |
7/8 |
1.625 |
1.1875 |
0.25 |
| 1 |
1.0625 |
2 |
1.4375 |
0.4 |
| O que fazer? 1/14 |
1.25 |
2.4375 |
1.75 |
0.7 |
| 1.5 |
1.3125 |
2.875 |
2 |
0.9 |
| 2 |
1.5 |
3.5 |
2.5625 |
1.6 |
| Dois e meio |
1.625 |
4.0625 |
3 |
2.5 |
| 3 |
1.75 |
4.8125 |
3.6875 |
4.1 |
| 3 e meio |
2 |
5.375 |
3.875 |
5.1 |
| 4 |
2 |
6 |
4.75 |
7.5 |
| 5 |
2.25 |
7.125 |
5.5625 |
9.5 |
| 6 |
3.0625 |
8.875 |
6.6875 |
15 |
| 8 |
3.875 |
10.625 |
8.6875 |
32 |
| 10 |
3.5 |
12.875 |
10.4375 |
46 |
| 12 |
3.9375 |
15.1875 |
13 |
61 |
| 14 |
4.125 |
16.6875 |
14.3125 |
75 |
| 16 |
4.4375 |
18.875 |
16.5 |
115 |
| 18 |
4.6875 |
21.125 |
18.625 |
130 |
| 20 |
5 |
23.375 |
20.8125 |
187 |
| 24 |
5.5 |
27.875 |
25.125 |
316 |
| 26 |
5.75 |
30.125 |
27.25 |
370 |
Sch 160/XXS (Tamanhos em polegadas, pesos em libras)
| Tamanho do Weldolet ( polegadas) |
A |
B |
C |
Peso do ponto de solda
(litros)
|
| 1/2 |
1 1/8 |
1 3/8 |
9/16 |
0.25 |
| 3/4 |
1 1/4 |
1 3/4 |
3/4 |
0.70 |
| 1 |
1 1/2 |
2 |
1 |
0.80 |
| 11/4 |
1 3/4 |
2 7/16 |
1 5/16 |
1.25 |
| 1 1/2 |
2 |
2 3/4 |
1 1/2 |
1.75 |
| 2 |
2 3/16 |
3 3/16 |
1 11/16 |
2.15 |
| Dois e meio |
2 7/16 |
3 13/16 |
2 1/8 |
3.40 |
| 3 |
2 7/8 |
4 3/4 |
2 7/8 |
6.35 |
| 4 |
3 5/16 |
6 |
3 7/8 |
10.50 |
| 5 |
3 11/16 |
7 3/8 |
4 13/16 |
14.25 |
| 6 |
4 1/8 |
8 11/16 |
5 3/4 |
30.25 |
Reduzir as dimensões dos caixilhos
Sch XS (Tamanhos em polegadas, pesos em libras)
| Tamanho do Weldolet ( polegadas) |
A |
B |
C |
Peso do ponto de solda
(Peso)
|
| 1/8 |
5/8 |
1 |
5/8 |
0.10 |
| Quatro por cento |
5/8 |
1 |
5/8 |
0.10 |
| 3/8 |
3/4 |
1 1/4 |
3/4 |
0.15 |
| 1/2 |
3/4 |
1 3/8 |
15/16 |
0.20 |
| 3/4 |
7/8 |
1 3/4 |
1 3/16 |
0.30 |
| 1 |
1 1/16 |
2 1/8 |
1 7/16 |
0.50 |
| 1 1/4 |
1 1/4 |
2 9/16 |
1 3/4 |
0.90 |
| 1 1/2 |
1 5/16 |
2 7/8 |
2 |
1.10 |
| 2 |
1 1/2 |
3 e meio |
2 9/16 |
1.75 |
| Dois e meio |
1 5/8 |
4 1/16 |
3 |
2.60 |
| 3 |
1 3/4 |
4 13/16 |
3 11/16 |
4.10 |
| 3 e meio |
1 7/8 |
5 1/4 |
4 |
5.60 |
| 4 |
2 |
6 |
4 3/4 |
6.40 |
| 5 |
2 1/4 |
7 1/16 |
5 9/16 |
10.40 |
| 6 |
3 1/16 |
8 5/16 |
6 11/16 |
23.00 |
| 8 |
3 7/8 |
11 1/2 |
8 11/16 |
37.00 |
| 10 |
3 11/16 |
13 3/16 |
10 7/16 |
46.00 |
| 12 |
4 1/16 |
15 5/8 |
Doze e meio |
61.00 |
| 14 |
3 15/16 |
16 |
13 13/16 |
70.00 |
| 16 |
4 3/16 |
18 3/8 |
15 7/8 |
102.00 |
| 18 |
4 3/8 |
20 3/8 |
17 15/16 |
130.00 |
| 20 |
4 11/16 |
22 15/16 |
20 1/16 |
158.00 |
| 24 |
5 e meio |
28 e meio |
24 3/16 |
290.00 |
| 26 |
5 3/4 |
30 1/8 |
27 1/4 |
350.00 |
Sch160/XXS(Tamanhos em polegadas, pesos em libras)
| Tamanho do Weldolet ( polegadas) |
A |
B |
C |
Peso do caixote de solda em libras |
| 1/2 |
1 1/8 |
1 3/8 |
9/16 |
0.25 |
| 3/4 |
1 1/4 |
1 3/4 |
3/4 |
0.70 |
| 1 |
1 1/2 |
2 |
1 |
0.85 |
| 1 1/4 |
1 3/4 |
2 7/16 |
1 5/16 |
1.25 |
| 1 1/2 |
2 |
2 3/4 |
1 1/2 |
1.75 |
| 2 |
2 3/16 |
3 3/16 |
1 11/16 |
2.15 |
| Dois e meio |
2 7/16 |
3 13/16 |
2 1/8 |
3.40 |
| 3 |
2 7/8 |
4 3/4 |
2 7/8 |
6.30 |
| 4 |
3 5/16 |
6 |
3 7/8 |
10.50 |
| 5 |
3 11/16 |
7 3/8 |
4 13/16 |
14.25 |
| 6 |
4 1/8 |
9 5/16 |
5 3/4 |
28.00 |
Materiais Composições químicas
ASTM A403 Acessórios de tubos de aço inoxidável refere-se ao material de acessórios inoxidáveis austeníticos forjados e laminados para tubos de pressão.Eles podem ser utilizados em muitos campos como a indústria de engenharia, instalações de conversão de energia, etc.
| Grau A |
Composição (%) |
| Grau WP |
Designação UNS |
C |
- Não |
P |
S |
Sim |
Não. |
Cr |
Mo. |
Ti |
| WP304 |
S30400 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
8.0-11.0 |
18.0-22.0 |
- O quê? |
- O quê? |
| WP304L |
S30403 |
0.030E |
2.00 |
0.045 |
0.030 |
1.00 |
8.0-12.0 |
18.0-22.0 |
- O quê? |
- O quê? |
| WP310S |
S31008 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
19.0-22.0 |
24.0-26.0 |
- O quê? |
- O quê? |
| WP316 |
S31600 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
|
| WP316L |
S31603 |
0.030E |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
- O quê? |
| Wp321 |
S32100 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
9.0-12.0 |
17.0-19.0 |
- O quê? |
G |
Nota:
Quando uma elipse ((_) aparece na tabela, não é necessário e o elemento deve ser analisado ou relatado
O método de análise do azoto deve ser objecto de acordo entre o comprador e o fabricante.
Colúmio 0,10-0,30%; Vanádio 0,10-0,30%.
Para paredes de pequeno diâmetro ou finas, ou ambas, onde são necessárias muitas passagens de desenho, é necessário um máximo de carbono de 0,04% nas categorias TP304L e TP316L.Os tubos de pequeno diâmetro externo são definidos como os menores de 0.500in. (((23.7mm) em diâmetro exterior e tubos de parede leve como aqueles menos de 0.049in. (((1.24mm) em espessura média da parede
