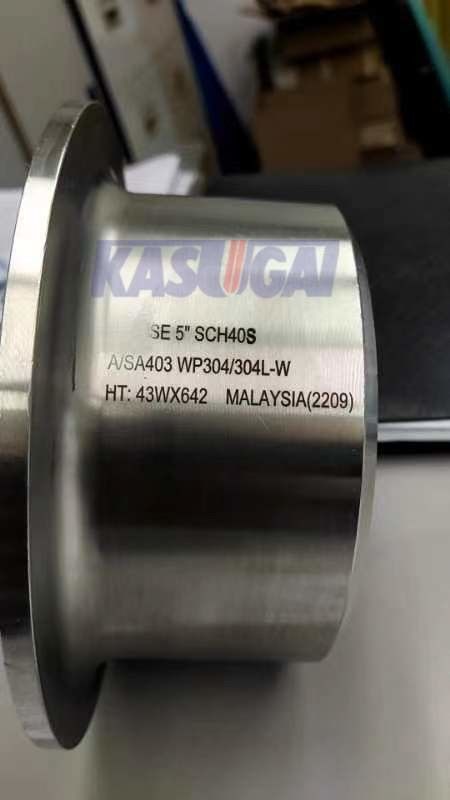

ASTM A403 Fim de suporte de solda de traseira de aço inoxidável

A ASTM A403 é uma especificação padrão para acessórios de tubos de aço inoxidável austeníticos forjados.Uma extremidade de um estribo de soldadura de fundo é um desses tipos de acessórios cobertos pela ASTM A403.

Uma ponta de supressão de soldadura é usada para criar uma ligação soldada entre dois tubos ou acessórios de diferentes diâmetros.É tipicamente usado quando há uma necessidade de uma transição suave entre tubos ou para facilitar a fácil desmontagem de uma junção de flangeA extremidade do cabo tem um comprimento curto de tubo com uma extremidade que é soldada ao tubo maior, enquanto a outra extremidade destina-se a ser usada como uma ligação de flange de articulação.

A extremidade de estribo (Lap joint) é um equipamento que é usado para substituir flanges soldadas quando o suporte de uma flange de reserva giratória é necessário.E pode ser fornecido em dimensão ANSI padrão e não padrão que é usado para conectar tubos de diâmetro diferente.

As extremidades dos tubos cobertos pela norma ASTM A403 são feitas de aço inoxidável austenítico forjado.

As extremidades dos tubos são concebidas para a soldadura de tubos, onde a extremidade do tubo é alinhada e soldada ao tubo maior.Técnicas e procedimentos de soldagem adequados devem ser seguidos para garantir uma junção forte e sem vazamento.

Informações sobre o produto

Tipos de extremidades de toalhas

Os extremos de estufas são oferecidos de três maneiras diferentes, tipo A, B e C. Os extremos de estufas do tipo A e B são semelhantes a acessórios forjados, como cotovelos e tees, e os extremos de estufas do tipo C são feitos em tamanhos personalizados.

Tipo A

A extremidade do estribo do tipo A é usada para a flange comum padrão do tornozelo.o raio de canto externo do tipo A pode receber a flange da articulação do tornozeloO canto interno é quadrado.

Tipo B

A extremidade do estribo do tipo B é usada para deslizamento padrão em flanges como flanges de volta.O raio do canto externo do tipo B é suficientemente pequeno para receber a flange de deslizamento que pode ser utilizada como flange de reserva.O canto interno é quadrado.

Tipo C

A extremidade do tipo C pode ser usada para flange de articulação do tornozelo padrão e deslizar na flange.o raio pode ser feito fechado a um quadradoA espessura do torno é de 75% da parede do tubo. O tipo C é muito curto o suficiente para acomodar qualquer flange de reserva. A articulação do torno no tipo C é lisa e não é máquina.

As extremidades dos tubos são geralmente fabricadas de duas maneiras, Tipo A e Tipo B. Estão disponíveis em dois comprimentos padrão, longo (ANSI) ou padrão curto (MSS).Sch5s e 10s stub end são geralmente oferecidos em comprimentos curtosOs S 40 são fornecidos em comprimentos curtos ou longos.

Materiais Composições químicas

ASTM A403 Acessórios de tubos de aço inoxidável refere-se ao material de acessórios inoxidáveis austeníticos forjados e laminados para tubos de pressão.Eles podem ser utilizados em muitos campos como a indústria de engenharia, instalações de conversão de energia, etc.

Notas:

Quando uma elipse ((_) aparece na tabela, não é necessário e o elemento deve ser analisado ou relatado

O método de análise do azoto deve ser objecto de acordo entre o comprador e o fabricante.

Colúmio 0,10-0,30%; Vanádio 0,10-0,30%.

Para paredes de pequeno diâmetro ou finas, ou ambas, onde são necessárias muitas passagens de desenho, é necessário um máximo de carbono de 0,04% nas categorias TP304L e TP316L.Os tubos de pequeno diâmetro externo são definidos como os menores de 0.500in. (((23.7mm) em diâmetro exterior e tubos de parede leve como aqueles menos de 0.049in. (((1.24mm) em espessura média da parede

ASME B16.9 Dimensões da ponta do cabo (mm)
