Flanges de aço inoxidável da tubulação
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | SUS304 JIS 10K BLRF |
| Documento | Folheto PDF do produto |

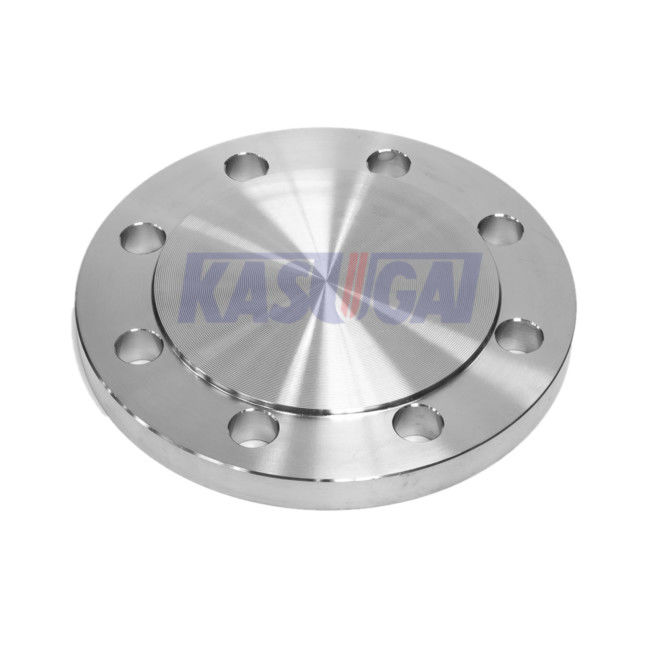

SUS304 10K BL-RF JIS Estandarte de aço inoxidável
Informações sobre o produto
| Nome do produto | SUS304 10K BL-RF JIS Estandarte de aço inoxidável |
| Faixa de tamanho | 3/8° a 60° |
| Classe de pressão | 10K (10kg/cm)2) |
| Normas | JISB2220 |
| Tipo de rosto | BLRF Cego Cara erguida |
| Materiais | SUS304 |
| Origem | China |
| Aplicação |
Bombas, válvulas e recipientes na fabricação e na transformação de alimentos. Conexões de tubulação em canalizações industriais. Intercambiadores de calor e sistemas de aquecimento de todos os tamanhos. Apoio de mineração. Sistemas de energia nuclear |
Materiais:Aço inoxidável SUS304
O material SUS304 é um padrão JIS japonês e o aço inoxidável mais comumente utilizado, contendo 18% de Cr e 8% de Ni.Pode manter uma boa resistência e resistência ao calor em ambientes de alta temperatura e baixa temperatura, e também possui boa resistência à corrosão, soldabilidade, manobrabilidade a frio e propriedades mecânicas na atmosfera suave.
SUS304 Composição química do aço inoxidável
| Padrão | Grau | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Não. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18 a 20 | 8 a 10.5 |
SUS304 Propriedades mecânicas do aço inoxidável
| Padrão | Grau |
Dia. (mm) |
Força de rendimento (N/mm2) |
Resistência à tração (N/mm2) |
Extensão (%) |
Dureza (HB) |
Dureza (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥ 520 | 40 | ≤187 | ≤ 200 |
Tipo de rosto:BLRF - Cego Rosto Erguido
Uma flange cega é uma placa circular com um buraco de parafuso e uma superfície sólida que é usada para selar uma tubulação ou para criar o fluxo final.Engenharia de tubosA flange cega é colocada entre duas flanges abertas para impedir o fluxo de líquido através de um tubo.
A flange cega é tipicamente essencial quando se realiza a manutenção ou reparação de tubulações, uma vez que o fluxo na tubulação deve ser interrompido para a manutenção,No entanto, a válvula mais próxima pode estar a quilómetros de distância do local de reparaçãoComo resultado, a instalação de uma flange cega num gasoduto é muito mais rentável.
A flange de face elevada é o tipo mais comum utilizado em aplicações de instalações de processo e é facilmente identificável.É referido como uma face levantada porque as superfícies da junta são levantadas acima da face do círculo de parafusosEste tipo de cara permite a utilização de uma ampla combinação de desenhos de juntas, incluindo tipos de chapas de anel plano e compósitos metálicos, tais como feridas em espiral e tipos de jaqueta dupla.O propósito de uma flange RF é concentrar mais pressão numa área de junta menor e, assim, aumentar a capacidade de contenção de pressão da articulação.
JIS Flange 10K (10kg/cm)2) Dimensões (mm)
| Tamanho nominal | Espessura da flange | Dia. do eixo Dia. lateral pequeno | Diagnóstico do eixo Diagnóstico do lado | Tapeamento do eixo | Comprimento total da flange | Câmfering(20) | Radius do filete | Dimensões de substituição de WN(21) | ||||||||
| t | t | a) | a) | b | b(19) | x | x | T | T | c | r | r(2) | t | x | ||
| A | Exceto BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, IT | WN | IT (em inglês) | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR | WN, IT | WN | ||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | - Não. | 4 | 4 | - Não. | - Não. | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | - Não. | - Não. | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | - Não. | - Não. | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | - Não. | - Não. | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | - Não. | - Não. | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | - Não. | - Não. | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | - Não. | - Não. | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | - Não. | - Não. | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | - Não. | - Não. | |
| 90 | 18 | 18 | - Não. | 101.6 | - Não. | 117 | 1.25 | 1.25 | - Não. | 45 | 5 | - Não. | 5 | - Não. | - Não. | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | - Não. | - Não. | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | - Não. | - Não. | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | - Não. | - Não. | |
| 175 | 22 | 22 | - Não. | 190.7 | - Não. | 210 | 1.25 | 1.25 | - Não. | 55 | - Não. | - Não. | 5 | - Não. | - Não. | |
| 200 | 22 | 22 | - Não. | 216.3 | - Não. | 238 | 1.25 | 1.25 | - Não. | 58 | 6 | - Não. | 5 | - Não. | - Não. | |
| 225 | 22 | 22 | - Não. | 241.8 | - Não. | 261 | 1.25 | 1.25 | - Não. | 58 | - Não. | - Não. | 5 | - Não. | - Não. | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | - Não. | - Não. | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | - Não. | - Não. | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | - Não. | - Não. | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | - Não. | - Não. | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | - Não. | - Não. | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | - Não. | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | - Não. | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | - Não. | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | - Não. | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | - Não. | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | - Não. | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | - Não. | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | - Não. | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | - Não. | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | - Não. | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | - Não. | 8 | 12 | 88 | 1.5 | |
Nota:
(19)No caso das flanges de TI, esta dimensão é indicada para referência.
(20)Isto pode ser arredondado com as dimensões c como um raio
(21)Esta dimensão pode ser determinada por acordo entre as partes interessadas.
