| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | Soquete que solda o meio acoplamento rosqueado ASME B16.11 |
| Documento | Folheto PDF do produto |

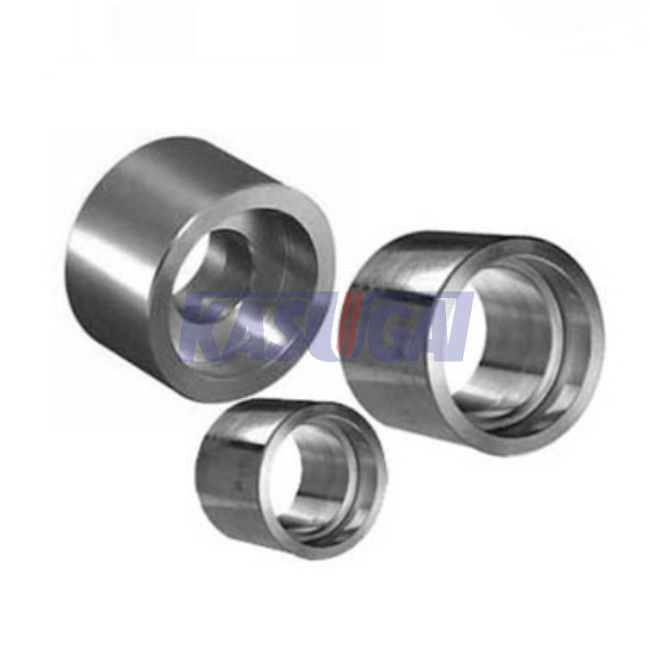

Solda de alta pressão de aço inoxidável do soquete de ASME B16.11 & meio acoplamento rosqueado
Informações sobre o produto
| Nome do produto | ASEM B16.11 forjou o encaixe de alta pressão dos encaixes |
| Escala do tamanho | 1/8" a 4" |
| Padrões |
ANSI/ASMEB B1.20.1 (tipo da linha) ASME B16.11 |
| Tipo cabendo | Meio acoplamento da Soquete-soldadura (interruptor), acoplamento rosqueado da metade (THD) |
| Classe da pressão |
Extremidade rosqueada: 3000LBS, 6000LBS Extremidade de solda do soquete: 3000LBS, 6000LBS, 9000LBS |
| Revestimento | Galvanizado, preto (carbono), conservou |
O acoplamento da metade de ASME B16.11 é um encaixe forjado usado primeiramente conectando o pequeno-furo parafusado (THD) ou a tubulação da soquete-solda (interruptor) à tubulação corrida principal do grande-furo (encabeçamento). Os meios acoplamentos do interruptor estão disponíveis na classe 3000, 6000 e 9000. Tem geralmente o comprimento total maior do que contrapartes de acoplamento completas do interruptor. Os meios acoplamentos rosqueados estão disponíveis na classe 3000 e 6000. Seu comprimento total é metade das contrapartes de acoplamento completas rosqueadas. A construção e a função de um meio acoplamento são diferentes daquela de um acoplamento completo. Somente uma extremidade é fornecida com uma ou outra solda do soquete ou estrutura internamente rosqueada. Há dois métodos comuns usados para fazer conexões de ramo com os meios acoplamentos: (1) o meio acoplamento descansa na superfície externo do encabeçamento da tubulação e é soldado da parte externa. (2) um furo é furado no encabeçamento da tubulação grande bastante para aceitar o OD do meio acoplamento. O meio acoplamento é introduzido no furo e soldado então.
Dimensões acoplamentos do interruptor de ASME B16.11 dos meios (milímetros)
| NPS | B máximo. |
B mínimo. |
J mínimo. |
F minuto |
| 1/8" | 11,2 | 10,8 | 9,5 | 16,0 |
| 1/4" | 14,6 | 14,2 | 9,5 | 16,0 |
| 3/8" | 18,0 | 17,6 | 9,5 | 17,5 |
| 1/2” | 22,2 | 21,8 | 9,5 | 22,5 |
| 3/4" | 27,6 | 27,2 | 12,5 | 24,0 |
| 1" | 34,3 | 33,9 | 12,5 | 28,5 |
| 1-1/4” | 43,1 | 42,7 | 12,5 | 30,0 |
| 1-1/2” | 49,2 | 48,8 | 12,5 | 32,0 |
| 2" | 61,7 | 61,2 | 16,0 | 41,0 |
| 2-1/2” | 74,4 | 73,9 | 16,0 | 43,0 |
| 3" | 90,3 | 89,8 | 16,0 | 44,5 |
| 4" | 115,7 | 115,2 | 19,0 | 48,0 |
| NPS | 3000# | 6000# | 9000# | |||
|
C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2” | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4” | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2” | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2” | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2” | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4” | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2” | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2” | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
Nota geral: todas as dimensões estão no milímetro
Notas: B: Diâmetro de furo do soquete; C: espessura de parede do soquete; D: diâmetro de furo do meio acoplamento do interruptor; J: profundidade do soquete; F: comprimento de colocação do meio acoplamento do interruptor
As dimensões de ASME B16.11 rosquearam os meios acoplamentos (os milímetros)
| NPS | B | L2 | D 3000# |
D 6000# |
W/2 |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 16 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 17,5 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 24 |
| 1/2” | 10,9 | 13,6 | 28 | 38 | 24 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 25,5 |
| 1" | 14,7 | 17,3 | 44 | 57 | 30 |
| 1-1/4” | 17,0 | 18,0 | 57 | 64 | 33,5 |
| 1-1/2” | 17,8 | 18,4 | 64 | 76 | 39,5 |
| 2" | 19,0 | 19,2 | 76 | 92 | 43 |
| 2-1/2” | 23,6 | 28,9 | 92 | 108 | 46 |
| 3" | 25,9 | 30,5 | 108 | 127 | 54 |
| 4" | 27,7 | 33,0 | 140 | 159 | 60,5 |
Nota geral: todas as dimensões estão no milímetro
Nota: B: comprimento mínimo da linha perfeita; L2: comprimento eficaz da linha externo; D: diâmetro externo; W/2: comprimento do fim do ot da extremidade do meio acoplamento rosqueado.
