Encaixes de alta pressão de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | ASTM A182 F304 ASME B16.11 Tê Reto Rosqueado Forjado de Aço Inoxidável de Alta Pressão (THD) |
| Documento | Folheto PDF do produto |

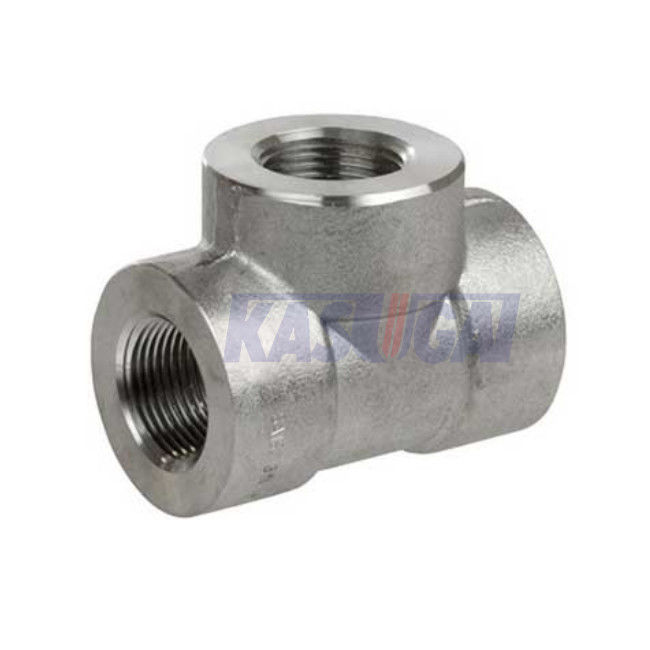

T reto rosqueado forjado de aço inoxidável de alta pressão de ASTM A182 F304 ASME B16.11 (THD)
Informações sobre o produto
| Nome do produto | T reto rosqueado forjado de aço inoxidável de alta pressão de ASTM A182 F304 ASME B16.11 (THD) |
| Escala do tamanho | 1/8" a 4" |
| Classe da pressão | Classe 2000 3000 6000 |
| Padrões | ASTM A182 |
| Tipo | (THD) T reto rosqueado |
| Dimensões | ASME B16.11 |
ASME B16.11 forjou o T é um encaixe tripartido usado para fazer conexões perpendiculares à tubulação. As três tomadas do T forjado podem ser fornecidas com uma ou outra extremidade da soldadura do soquete (interruptor) ou rosquearam a extremidade (THD). Os T forjados podem mais ser classificados como o tipo reto (todas as três tomadas são o mesmo tamanho da tubulação) ou a diminuição do tipo (a tomada do ramo é um tamanho menor da tubulação). Os T do interruptor de ASME B16.11 estão disponíveis na classe 3000, 6000, e 9000 da avaliação da pressão; Os T de ASME B16.11 THD estão disponíveis na classe da avaliação da pressão 2000, 3000, e 6000.
Padrões & materiais: ASTM A182 F304
ASTM A182 F304 é uma especificação material de forjadura para a categoria 304 de aço inoxidável e é usado para forjamentos desencapados de fabricação ou produtos gorged e feitos à máquina para as aplicações que envolvem o serviço de alta temperatura.
Composição quimica de ASTM A182 F304 (%)
| Categoria | C, máximo | Manganês, máximo | P, máximo | S, máximo | Si, máximo | Ni | Cr | N |
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Propriedades mecânicas de ASTM A182 F304
| Categoria |
Resistência à tração, minuto (MPa) |
Renda a força, minuto (MPa) |
Alongamento em 2inches, minuto (%) |
Redução de área, minuto (%) |
Dureza (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11 dimensiona do T reto forjado com as extremidades (THD) rosqueadas
ASME B16.11 forjou o T com extremidades rosqueadas
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2” | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4” | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2” | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2” | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| 1/2” | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4” | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2” | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2” | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
Nota geral: todas as dimensões estão no milímetro
Nota: : centro-à-fim do T; H: diâmetro externo da faixa; G: espessura de parede mínima; B: comprimento mínimo da linha perfeita; L2: comprimento eficaz da linha externo.
