Encaixes de alta pressão de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | Acoplamento roscado de aço inoxidável de alta pressão ASTM A403 WP304 ASME B16.11 THD forjado |
| Documento | Folheto PDF do produto |

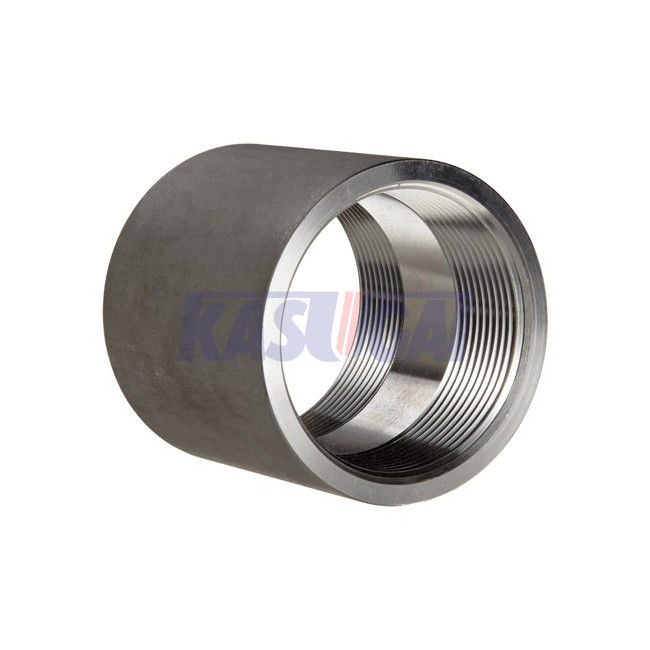

ASTM A403 WP304 ASME B16.11 forjou o acoplamento rosqueado de aço inoxidável de alta pressão de THD
Informações sobre o produto
| Nome do produto | ASTM A403 WP304 ASME B16.11 forjou o acoplamento rosqueado de aço inoxidável de alta pressão de THD |
| Tipo da linha | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Escala do tamanho | Dimensão: 1/8" a 4" |
| Espessura de parede | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Padrões | ASTM A403 |
| Classe da pressão | 3000 LIBRAS, 6000 LIBRAS, 9000 LIBRAS |
| Dimensões | ASME B16.11 |
Padrões & materiais: ASTM A403
Os encaixes de tubulação de aço inoxidável de ASTM A403 referem o material do forjado e rolaram os encaixes inoxidáveis austeníticos para as tubulações da pressão. As categorias comuns são WP304/L, WP316/L. Podem ser usados em muitos campos como o planejamento da indústria, das plantas etc. da conversão de energia.
Composições quimicas de ASTM A403 (%)
| Categoria A | Composição (%) | |||||||||
| Categoria WP | Designação de UNS | C | Manganês | P | S | Si | Ni | Cr | Mo | Si |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Nota:
Onde uma elipse (﹍) aparece na tabela, não há nenhuma exigência e o elemento precisa de ser analisado para ou relatado
O método de análise para o nitrogênio será uma matéria do acordo entre o comprador e o fabricante
Colúmbio 0.10-0.30%; Vanádio 0.10-0.30%.
Para paredes de pequeno diâmetro ou finas, ou ambos, onde muitas passagens de tiragem são exigidas, um máximo do carbono de 0,04% é necessário nas categorias TP304L e TP316L. Os tubos pequenos do diâmetro externo são definidos como aqueles menos de 0.500in. (23.7mm) no diâmetro externo e nos tubos leves da parede como aquelas menos de 0.049in. (1.24mm) na espessura de parede média
Dimensões do acoplamento rosqueado B16.11 de ASME (THD)
O desenho de ASME B16.11 forjou o acoplamento com as duas extremidades (THD) rosqueadas. B: comprimento mínimo da linha perfeita; L2: comprimento eficaz da linha externo; D: diâmetro externo; W: extremidade para terminar o comprimento do acoplamento rosqueado.
| NPS | B | L2 | D 3000# |
D 6000# |
W |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 32 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 35 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 48 |
| 1/2” | 10,9 | 13,6 | 28 | 38 | 48 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 51 |
| 1" | 14,7 | 17,3 | 44 | 57 | 60 |
| 1-1/4” | 17,0 | 18,0 | 57 | 64 | 67 |
| 1-1/2” | 17,8 | 18,4 | 64 | 76 | 79 |
| 2" | 19,0 | 19,2 | 76 | 92 | 86 |
| 2-1/2” | 23,6 | 28,9 | 92 | 108 | 92 |
| 3" | 25,9 | 30,5 | 108 | 127 | 108 |
| 4" | 27,7 | 33,0 | 140 | 159 | 121 |
