Encaixes de alta pressão de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | ASTM A182 ASME B16.11 Solda de soquete forjado de aço inoxidável de alta pressão (SW) em T reto |
| Documento | Folheto PDF do produto |

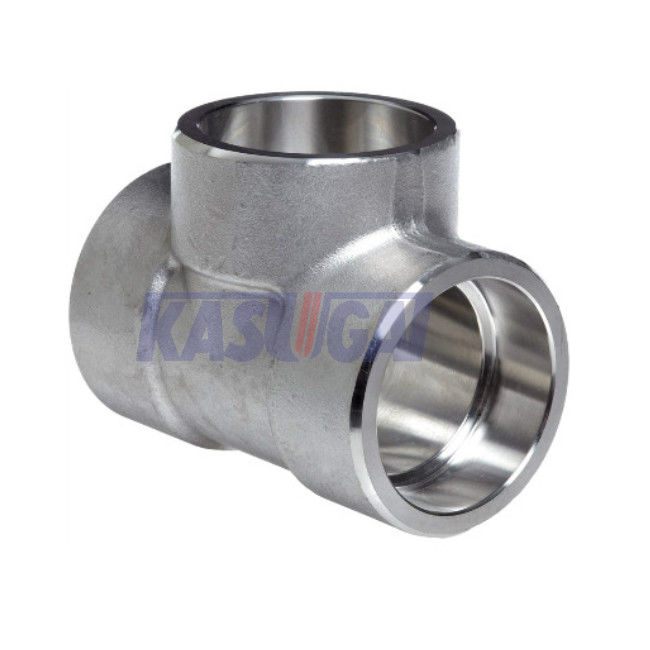

T reto forjado de aço inoxidável de alta pressão da solda do soquete de ASTM A182 ASME B16.11 (interruptor)
Informações sobre o produto
| Nome do produto | T reto forjado de aço inoxidável de alta pressão da solda do soquete de ASTM A182 ASME B16.11 (interruptor) |
| Escala do tamanho | 1/8" a 4" |
| Classe da pressão | Classe 3000 6000 9000 |
| Padrões | ASTM A182 |
| Tipo | T reto da solda do soquete (interruptor) |
| Dimensões | ASME B16.11 |
ASME B16.11 forjou o T é um encaixe tripartido usado para fazer conexões perpendiculares à tubulação. As três tomadas do T forjado podem ser fornecidas com uma ou outra extremidade da soldadura do soquete (interruptor) ou rosquearam a extremidade (THD). Os T forjados podem mais ser classificados como o tipo reto (todas as três tomadas são o mesmo tamanho da tubulação) ou a diminuição do tipo (a tomada do ramo é um tamanho menor da tubulação). Os T do interruptor de ASME B16.11 estão disponíveis na classe 3000, 6000, e 9000 da avaliação da pressão; Os T de ASME B16.11 THD estão disponíveis na classe da avaliação da pressão 2000, 3000, e 6000.
Padrões & materiais: ASTM A182 F304
ASTM A182 F304 é uma especificação material de forjadura para a categoria 304 de aço inoxidável e é usado para forjamentos desencapados de fabricação ou produtos gorged e feitos à máquina para as aplicações que envolvem o serviço de alta temperatura.
Composição quimica de ASTM A182 F304 (%)
| Categoria | C, máximo | Manganês, máximo | P, máximo | S, máximo | Si, máximo | Ni | Cr | N |
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Propriedades mecânicas de ASTM A182 F304
| Categoria |
Resistência à tração, minuto (MPa) |
Renda a força, minuto (MPa) |
Alongamento em 2inches, minuto (%) |
Redução de área, minuto (%) |
Dureza (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11 dimensiona do T reto forjado com as extremidades da soldadura do soquete (interruptor)
ASME B16.11 forjou o T com as extremidades de solda do soquete
| NPS | B máximo. |
B mínimo. |
3000# |
6000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 |
| 1/2” | 22,2 | 21,8 | 15,5 | 19,0 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 |
| 1-1/4” | 43,1 | 42,7 | 27,0 | 32,0 |
| 1-1/2” | 49,2 | 48,8 | 32,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 |
| 2-1/2” | 74,4 | 73,9 | 41,0 | - |
| 3" | 90,3 | 89,8 | 57,0 | - |
| 4" | 115,7 | 115,2 | 66,5 | - |
| NPS | G 3000# mínimo. |
G 6000# mínimo. |
G 9000# mínimo. |
J mínimo. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| 1/2” | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4” | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2” | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2” | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
D máximo. |
D mínimo. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2” | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4” | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2” | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2” | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
C máximo. |
C mínimo. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2” | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4” | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2” | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2” | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
Nota geral: todas as dimensões estão no milímetro
Nota: : Centro-à-fim do T; H: diâmetro externo da faixa; G: espessura de parede mínima; B: comprimento mínimo da linha perfeita; L2: comprimento eficaz da linha externo.
