Destacar:
Tubulação de aço sem emenda de liga
, Tubulação sem emenda de ASTM A335
, tubulação de aço de liga de 18m

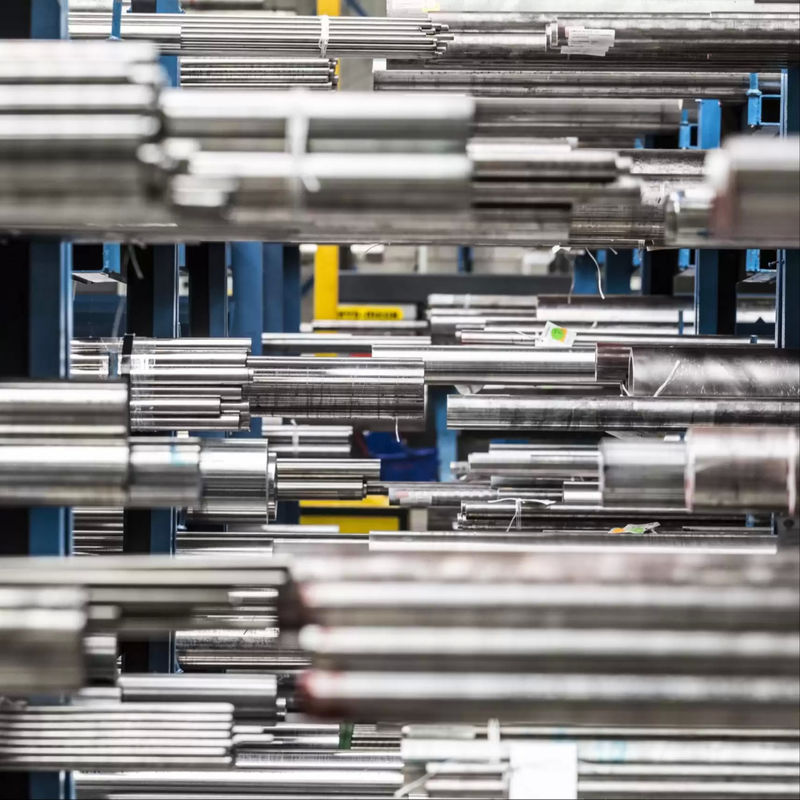

Tubulação de aço sem emenda 18m ASTM A335 SMLS de liga para o serviço de alta temperatura
ASTM A335 P5, P9, P11, P12, P22, tubulação de aço sem emenda de liga de P91 SMLS para o serviço de alta temperatura
Informações sobre o produto:
| Nome do produto |
ASTM A335 P1, P2, P5, P9, P11, P12, P22, tubulação de aço de liga P91/tubo sem emenda |
| Padrões |
ASTM A335/A335M, ASME SA335 |
| Diâmetro exterior |
50,8 a 860mm |
| Espessura de parede |
2,77 a 100mm |
| Comprimento |
S.r.l., DRL, ou como a exigência de cliente |
| Processo do fim |
Extremidades lisas, extremidades chanfradas, extremidades rosqueadas |
Composição quimica de ASTM A335 P1, P2, P5, P9, P11, P12, P22, aço de liga P91 (%)
| Categoria |
C |
Manganês |
P |
S |
Si |
Cr |
Mo |
V |
N |
Outro |
| P1 |
0.10~0.20 |
0.30~0.80 |
≤0.025 |
≤0.025 |
0.10~0.50 |
— |
0.44~0.65 |
|
|
|
| P2 |
0.10~0.20 |
0.30~0.61 |
≤0.025 |
≤0.025 |
0.10~0.30 |
0.50~0.81 |
0.45~0.65 |
|
|
|
| P5 |
0,15 máximo |
0.30~0.60 |
≤0.025 |
≤0.025 |
0,50 máximo |
4.0~6.0 |
0.45~0.65 |
|
|
|
| P9 |
0,15 máximo |
0.30~0.60 |
≤0.025 |
≤0.025 |
0.25~1.0 |
8.0~10.0 |
0.90~1.10 |
|
|
|
| P11 |
0.05~0.15 |
0.30~0.60 |
≤0.025 |
≤0.025 |
0.50~1.0 |
1.0~1.5 |
0.44~0.65 |
|
|
|
| P12 |
0.05~0.15 |
0.30~0.61 |
≤0.025 |
≤0.025 |
≤0.5 |
— |
0.44~0.65 |
|
|
|
| P22 |
0.05~0.15 |
0.30~0.60 |
≤0.025 |
≤0.025 |
≤0.5 |
1.9~2.6 |
0.87~1.13 |
|
|
|
| P91 |
0.08~0.12 |
0.30~0.60 |
≤0.02 |
≤0.01 |
0.2~0.5 |
8.0~9.5 |
0.85~1.05 |
0.18~0.25 |
0.03~0.07 |
* |
*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), si (≤0.01), Zr (≤0.01)
Propriedades mecânicas de ASTM A335 P1, P2, P5, aço de liga P9
| Categoria |
Resistência à tração
(MPa)
|
Força de rendimento
(MPa)
|
Alongamento
(%)
|
| P1 |
≥380 |
≥205 |
≥30 |
| P2 |
≥380 |
≥205 |
≥30 |
| P5 |
≥415 |
≥205 |
≥30 |
| P9 |
≥415 |
≥205 |
≥30 |
| P11 |
≥415 |
≥205 |
≥30 |
| P12 |
≥415 |
≥205 |
≥30 |
| P22 |
≥415 |
≥205 |
≥30 |
| P91 |
≥585 |
≥415 |
≥20 |
As tubulações da liga são tubulares com porcentagens mais altas, do que as tubulações de aço carbono padrão, de elementos de liga como o molibdênio (Mo), o cromo (Cr), o níquel, etc. Realmente, o ASTM A335 cobre as tubulações de aço da “baixo-liga”, isto é as tubulações que têm uma quantidade total de elementos de liga abaixo de 5%. A adição de umas porcentagens mais altas de elementos de liga (níquel e cromo do exemplo) transforma o aço em uns materiais de aço inoxidável, frente e verso, até super-ligados mais altos das ligas, como como Inconel, em um Hastelloy, em um Monel, etc.
As tubulações de aço de liga são usadas na indústria energética para o serviço de alta temperatura e muito de baixa temperatura (criogênico), ou para aplicações com altas pressões mesmas.
Os encaixes buttweld da série do fitASTM A234 WPS das tubulações de aço de liga de ASTM A335 (WP5, WP9, WP91) e A182 forjaram os encaixes e as flanges (A182 F5, F9, F11, F22, F91). Todos estes materiais têm propriedades químicas e mecânicas similares e podem ser juntados ou soldado.
TUBULAÇÕES DE AÇO SEM EMENDA DE LIGA |
Tubulação de aço ASTM A335 GR de liga. P1, P2, P5, P9, P11, P12, P22, P91
|
| FAÇA SOB MEDIDA DISPONÍVEL |
| ESCALA DO TAMANHO |
OD |
ESPESSURA DE PAREDE |
COMPRIMENTO |
SUPERFÍCIE |
| SEM EMENDA |
1/2”--18" |
ATÉ 20mm |
FIXO/ALEATÓRIO |
CONSERVAÇÃO EM VINAGRE & PASSIVATION |
BRILHANTE RECOZIDO |
| SOLDADO |
3/4"--36" |
ATÉ 36mm |
| |
|
|
|
|
|
TESTES & INSPEÇÃO |
| TESTES DO NDT |
TESTES DE MECHANICAO |
ANÁLISE QUÍMICA |
ANÁLISE DE ESPECTRO |
INSPEÇÃO DO TAMANHO |
INSPEÇÃO DE SUPERFÍCIE |
| UT; RT; CORRENTE DE REDEMOINHO |
TENSION/TENSILE; IMPACTO; DUREZA; HIDRÁULICO |
METALOGRÁFICO; BAIXA TEMPERATURA |
ESPECTRÓMETRO |
COMPASSO DE CALIBRE; CALIBRE |
VISUALIZAÇÃO |
| |
|
|
|
|
|
APLICAÇÃO |
| INDÚSTRIA QUÍMICA DE PETRO |
INVERSÃO TÉRMICA |
ESPAÇO AERO |
EQUIPAMENTOS FARMACÊUTICOS |
CALDEIRA |
NUCLEAR |
Elementos de liga
A adição de molibdênio (“Moly ") aumenta a força do aço e de seu limite elástico, aumenta a resistência de aço para vestir, suas qualidades do impacto, e o hardenability. Igualmente melhora a resistência ao amaciamento, faz o aço de cromo menos a fragilização inclinada e impede a picada.
O cromo, um elemento chave igualmente para ligas de aço inoxidável, impede a oxidação de aço em temperaturas elevados e aumenta a resistência do aço à corrosão. Aumenta o elástico, o rendimento, e as propriedades da dureza das tubulações da baixo-liga em temperaturas ambientes.
Outros elementos de liga, apresentam em vários diplomas em umas tubulações de todas as categorias são:
- Alumínio: diminui o oxigênio da fábrica de aço
- Boro: usado para produzir o tamanho de grão fina e para aumentar a dureza de aço
- Cobalto: usado para aumentar o calor e a desgaste-resistência do aço
- Manganês: dá o melhor hardenability de aço
- Níquel: Aumenta a resistência da dureza, do hardenability e ao impacto em baixas temperaturas
- Silicone: diminui o oxigênio, aumenta o hardenability e a dureza
- Titânio: impede a precipitação do carboneto do cromo
- Tungstênio: refina o tamanho de grão de aço e aumentam a dureza de aço, especialmente em altas temperaturas
- Vanádio: dá a resistência aumentada de aço da fadiga
TABELA de REFERÊNCIA ASTM da TUBULAÇÃO da LIGA contra CATEGORIAS do EN
| Tubulações de Chrome Moly: Werkstoff contra o EN contra ASTM |
| Werkstoff /DIN |
EN |
ASTM |
| 1,5415 |
16Mo3 |
A335 categoria P1 |
| 1,7335 |
13CrMo4-5 |
A335 categoria P11, P12 |
| 1,7380 |
10CrMo9-10 |
A335 categoria P22 |
| 1,7362 |
X11CrMo5 |
A335 categoria P5 |
| |
|
A335 categoria P9 |
| 1,4903 |
X10CrMoVNb9-1 |
A335 categoria P91 |
