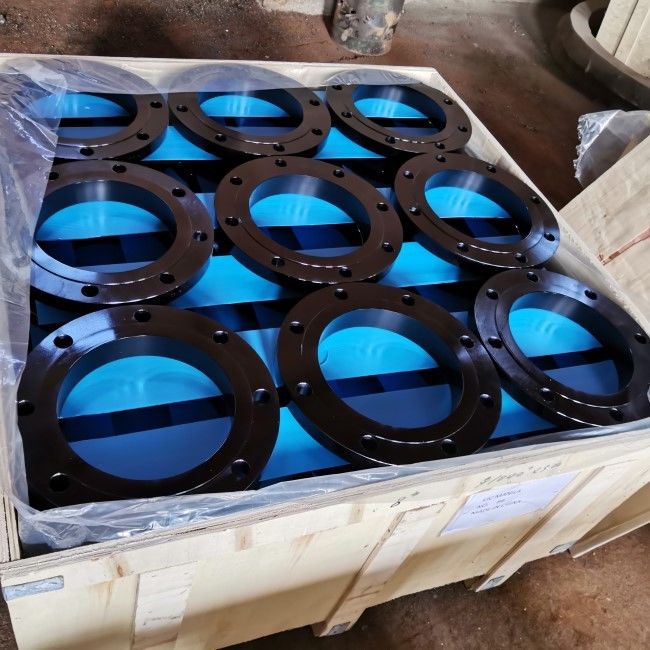

Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105
  • Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105
  • Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105
  • Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105
  • Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105
Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105

Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105

Lugar de origem China
Marca Kasugai
Número do modelo Classe 300 da classe 150 do ANSI B16.5 de ASTM A105
Documento Folheto PDF do produto
Detalhes do produto
Nome do Produto:
Classe 150/Class 300 da flange do aço carbono do ANSI B16.5 de ASTM A105
Tamanho Ragne:
1/2” a 24"
Classe da pressão:
150 300
Tipo da cara:
DE WN INTERRUPTOR BL LJ RJ ASSIM
Especificação:
ANSI B16.5
Revestimento:
A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo,
Destacar:

Flange do ANSI B16.5 ASTM A105

,

Flange da classe 300 do aço carbono

,

Flange do aço carbono ASTM A105

Termos do pagamento & do transporte
Quantidade de ordem mínima
negociável
Preço
negociável
Detalhes da embalagem
Packng em condições de navegar
Tempo de entrega
30 - 60 dias de trabalho
Termos de pagamento
L / C, T/T
Habilidade da fonte
de 800 toneladas pelo mês
Descrição do produto

Classe 150/Class 300 da flange do aço carbono do ANSI B16.5 de ASTM A105

ASTM A105 flangeia é flanges forjadas do aço carbono para o serviço ambiental e mais de alta temperatura em sistemas da pressão. Estas flanges podem ser fabricadas de acordo com uma variedade de especificações padrão que cobrem ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 de MSS, API 605, e as flanges do API 6A, etc. feitas ao material de ASTM A105 são limitadas um peso máximo de 4540 quilogramas.



Informações sobre o produto

Nome do produto Flange do aço carbono de ASTM A105 B16.5
Escala do tamanho Dimensão: 1/2” a 24"
Classe da pressão Classe 300 da classe 150
Padrões ASTM A105
Tipo comum da cara DE WN INTERRUPTOR BL LJ RJ ASSIM
Especificação ANSI B16.5
Revestimento A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo, pintura preta do óleo



Composição quimica de ASTM A105 (%)

Classe de aço

C

máximo

 Si Manganês

P

máximo

S

máximo

Ni

máximo

Cr

máximo

Mo

máximo

 N
A105 0,35 0.10-0.35 0.60-1.05 0,035 0,040 0,40 0,30 0,12



Propriedades mecânicas de ASTM A105

Classe de aço Resistência à tração Força de rendimento Alongamento em 2in Redução de área

Solutioning

Temperatura

 Extinguir esfria
minuto minuto minuto minuto minuto abaixo
A105 485 250 22 30



Dimensões da flange do ANSI B16.5 - classe 150

Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105 0

Tamanho nominal Fora do diâmetro. Espessura Comprimento através do cubo Diâmetro do cubo Diâmetro levantado da cara. Raio de canto do furo Profundidade do soquete Furo contrário Comprimento da linha Furos de parafuso
WN

ASSIM

Interruptor

TR

 LJ LJ Interruptor TR Diâmetro do círculo de parafuso. Não Diâmetro.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 89 11,2 47,8 16 30,0 35,1 3 10 Chanfrado ao diâmetro principal da linha em 45o 16 60,5 4 16
20 3/4 99 12,7 52,3 16 38,0 42,9 3 11 16 69,8 4 16
25 1 108 14,3 55,6 18 49,5 50,8 3 13 18 79,2 4 16
32 1-1/4 117 15,8 57,2 21 58,5 63,5 5 14 21 88,9 4 16
40 1-1/2 127 17,6 62,0 22 65,0 73,2 6 16 22 98,6 4 16
50 2 152 19,1 63,5 25 77,5 91,9 8 18 25 120,6 4 19
65 2-/21 178 22,4 69,8 28 90,5 104,6 8 19 28 139,7 4 19
80 3 190 23,9 69,8 30 108 127,0 10 21 30 152,4 4 19
90 3-1/2 216 23,9 71,4 32 122 139,7 10   32 177,8 8 19
100 4 229 23,9 76,2 33 135 157,2 11   33 190,5 8 19
125 5 254 23,9 88,9 37 164 185,7 11   37 215,9 8 22
150 6 279 25,4 88,9 40 192 215,9 13   40 241,3 8 22
200 8 343 28,5 101,6 44 246 269,7 13   44,4 298,4 8 22
250 10 406 30,3 101,6 49 305 323,8 13   49,3 362,0 12 22
300 12 483 31,8 114,3 56 365 381,0 13   55,6 431,8 12 26
350 14 535 35,1 127,0 57 79 400 412,8 13   57,2 476,2 12 29
400 16 595 36,6 127,0 64 87 457 469,9 13   63,5 539,8 16 29
450 18 635 39,7 139,7 68 97 505 533,4 13   68,3 577,8 18 32
500 20 700 43,0 144,5 73 103 559 584,2 13   73,2 635,0 20 32
600 24 815 47,8 152,4 83 111 663 692,2 13   82,6 749,3 20 35



Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105 1

Tamanho nominal Dimensões de Ring Joint Flanges Peso (quilogramas)
Número do sulco Diâmetro da parcela levantada Diâmetro do passo. Profundidade Largura Raio no fundo

WN

Sch 40

 ASSIM BL

Interruptor

Sch 40

 LJ TR
B K P E F r2
15 1/2             0,57 0,41 0,43 0,42 0,46 0,42
20 3/4             0,73 0,59 0,64 0,60 0,65 0,60
25 1 R15 63,5 47,62 6,35 8,74 0,8 1,03 0,79 0,87 0,81 0,86 0,82
32 1-1/4 R17 73,5 57,16 6,35 8,74 0,8 1,33 1,03 1,16 1,05 1,10 1,07
40 1-1/2 R19 83,0 65,07 6,35 8,74 0,8 1,76 1,36 1,58 1,38 1,43 1,41
50 2 R22 102 82,55 6,35 8,74 0,8 2,61 2,10 2,47 2,14 2,20 2,18
65 2-/21 R25 122 101,60 6,35 8,74 0,8 4,08 3,25 4,00 3,34 3,40 3,38
80 3 R29 134 114,30 6,35 8,74 0,8 4,93 3,87 4,95 3,99 4,00 4,05
90 3-1/2 R33 154 131,78 6,35 8,74 0,8 6,12 4,89 6,42   5,06 5,10
100 4 R36 172 149,22 6,35 8,74 0,8 6,96 5,38 7,09   5,55 5,63
125 5 R40 194 171,45 6,35 8,74 0,8 8,83 6,29 8,72   6,43 6,68
150 6 R43 219 193,68 6,35 8,74 0,8 10,9 7,77 11,4   7,89 8,27
200 8 R48 274 247,65 6,35 8,74 0,8 17,9 12,4 19,6   12,6 12,6
250 10 R52 331 304,80 6,35 8,74 0,8 25,0 17,6 29,1   17,8 17,6
300 12 R56 407 381,00 6,35 8,74 0,8 38,7 27,7 43,8   28,1 27,8
350 14 R59 426 396,88 6,35 8,74 0,8 51 35,3 59   47,6 35,2
400 16 R64 483 454,02 6,35 8,74 0,8 64 44,9 77   63,5 45,3
450 18 R68 547 517,52 6,35 8,74 0,8 75 49,3 94   72,6 49,7
500 20 R72 597 558,80 6,35 8,74 0,8 94 63 123   88,5 63,5
600 24 R76 712 673,10 6,35 8,74 0,8 133 89 188   124,7 90,5



Dimensões da flange do ANSI B16.5 - classe 300

Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105 0

Tamanho nominal Fora do diâmetro. Espessura Comprimento através do cubo Diâmetro do cubo Diâmetro levantado da cara. Raio de canto do furo Profundidade do soquete Furo contrário Comprimento da linha Furos de parafuso
WN

ASSIM

Interruptor

TR

 LJ LJ Interruptor TR Diâmetro do círculo de parafuso. Não Diâmetro.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 95 14,3 52,3 22 38,0 35,1 3 10 23,5 15,7 66,5 4 16
20 3/4 117 15,8 57,2 25 48,0 42,9 3 11 29,0 15,7 82,6 4 19
25 1 124 17,6 62,0 27 54,0 50,8 3 13 36,0 17,5 88,9 4 19
32 1-1/4 133 19,1 65,0 27 63,4 63,5 5 14 44,5 20,6 98,6 4 19
40 1-1/2 155 20,6 6,3 30 70,0 73,2 6 16 50,5 22,4 114,3 4 22
50 2 165 22,4 69,8 33 84,0 91,9 8 18 63,5 28,4 127,0 8 19
65 2-/21 190 25,4 76,2 38 100 104,6 8 19 76,0 31,8 149,4 8 22
80 3 210 28,5 79,2 43 117 127,0 10 21 92,0 31,8 168,1 8 22
90 3-1/2 229 30,3 81,0 44 133 139,7 10   105,0 36,6 184,2 8 22
100 4 254 31,8 85,9 48 146 157,2 11   118,0 36,6 200,2 8 22
125 5 279 35,1 98,6 51 178 185,7 11   145,0 42,9 235,0 8 22
150 6 318 36,6 98,6 52 206 215,9 13   171,0 46,0 269,7 12 22
200 8 381 41,2 111,3 62 260 269,7 13   222,0 50,8 330,2 12 26
250 10 444 47,8 117,3 67 95 321 323,8 13   276,0 55,6 387,4 16 29
300 12 520 50,8 130,0 73 102 375 381,0 13   329,0 60,5 450,8 16 32
350 14 585 53,9 142,7 76 111 425 412,8 13   360,0 63,5 514,4 20 32
400 16 650 57,2 146,0 83 121 483 469,9 13   411,0 68,3 571,5 20 35
450 18 710 60,5 158,8 89 130 533 533,4 13   462,0 69,8 628,6 24 35
500 20 775 63,5 162,1 95 140 587 584,2 13   513,0 73,2 685,8 24 35
600 24 915 69,9 168,1 106 152 702 692,2 13   614,0 82,6 812,8 24 42

Encaixe de tubulação da classe 300 do aço carbono da flange do ANSI B16.5 ASTM A105 1

Tamanho nominal Dimensões de Ring Joint Flanges Peso (quilogramas)
Número do sulco Diâmetro da parcela levantada Diâmetro do passo. Profundidade Largura Raio no fundo

WN

Sch 40

 ASSIM BL

Interruptor

Sch 40

 LJ TR
B K P E F r2
15 1/2 R11 51,0 34,14 5,56 7,14 0,8 0,75 0,65 0,65 0,66 0,71 0,65
20 3/4 R13 63,5 42,88 6,35 8,74 0,8 1,27 1,11 1,11 1,14 1,20 1,10
25 1 R16 70,0 50,80 6,35 8,74 0,8 1,64 1,39 1,43 1,43 1,49 1,35
32 1-1/4 R18 79,5 60,32 6,35 8,74 0,8 2,07 1,70 1,83 1,75 1,81 1,69
40 1-1/2 R20 90,5 68,28 6,35 8,74 0,8 2,94 2,51 2,69 2,58 2,66 2,54
50 2 R23 108 82,55 7,92 11,91 0,8 3,45 2,91 3,22 2,97 3,02 2,92
65 2-/21 R26 127 101,60 7,92 11,91 0,8 5,10 4,22 4,86 4,41 4,37 4,24
80 3 R31 147 123,82 7,92 11,91 0,8 6,25 5,88 6,83 6,15 6,04 5,94
90 3-1/2 R34 159 131,78 7,92 11,91 0,8 8,78 7,44 8,85   7,64 7,90
100 4 R37 175 149,22 7,92 11,91 0,8 11,4 9,73 11,8   9,98 9,71
125 5 R41 210 180,98 7,92 11,91 0,8 15,4 12,5 15,8   12,7 12,4
150 6 R45 242 211,12 7,92 11,91 0,8 19,8 16,2 21,3   16,5 16,2
200 8 R49 302 269,88 7,92 11,91 0,8 30,5 24,8 34,6   25,2 24,8
250 10 R53 356 323,85 7,92 11,91 0,8 44,1 35,5 54   40,2 35,9
300 12 R57 413 381,00 7,92 11,91 0,8 64 51 79   58 51,5
350 14 R61 458 419,90 7,92 11,91 0,8 88 70 106   86,2 70,1
400 16 R65 508 469,90 7,92 11,91 0,8 113 90 139   113,4 90,4
450 18 R69 575 533,40 7,92 11,91 0,8 138 109 175   133,8 109,0
500 20 R73 635 584,20 9,52 13,49 1,5 169 135 221   167,8 136,0
600 24 R77 750 692,15 11,13 16,66 1,5 249 204 341   249,5 204,0
