Flange do aço carbono
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | Classe 75 da série B de ASME B16.47 150 300 400 600 900 |
| Documento | Folheto PDF do produto |

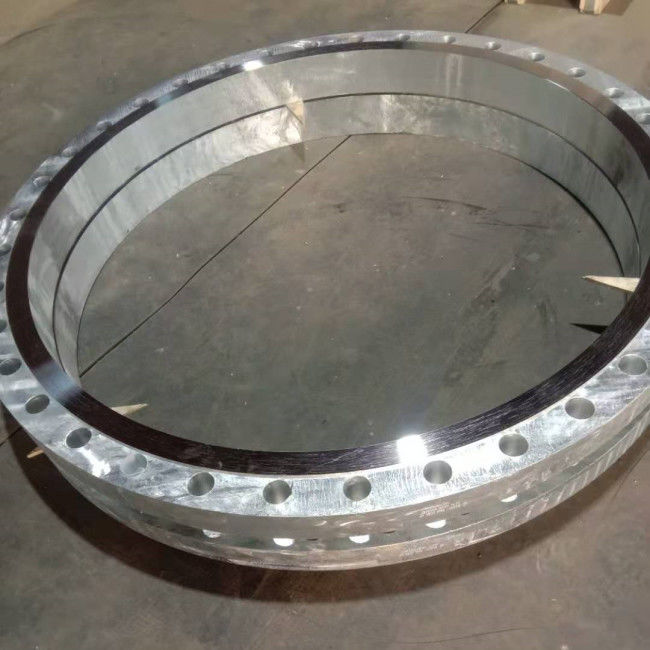

Classe 75 da flange do aço carbono da série B de ASME B16.47 150 300 400 600 900
Informações sobre o produto
| Nome do produto | Flange do aço carbono da série B de ASME B16.5 |
| Escala do tamanho | Dimensão: 26" a 60" |
| Classe da pressão | Classe 75 150 300 400 600 900 |
| Materiais | ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537 |
| Tipo comum da cara | Pescoço de solda (WN) cego (BL) |
| Especificação | ANSI B16.47 B |
| Revestimento | A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo, pintura preta do óleo |
As flanges de ASME B16.47 referem as flanges da tubulação do grande diâmetro fabricadas de acordo com ASME B16.47, que cobre avaliações da pressão-temperatura, materiais, dimensões, tolerâncias, marcando, e testando para as flanges. Estas flanges podem ser fornecidas nos tamanhos NPS 26 a NPS 60 com as designações 75, 150, 300, 400, 600, e 900 da classe da avaliação. NPS é a designação para o tamanho nominal da flange. Relaciona-se ao diâmetro nominal da referência, DN, usado em padrões internacionais e outros. Para os tamanhos da flange cobertos em ASME B16.47, o relacionamento é DN = 25 o × NPS. Os valores dos estados da especificação padrão na métrica do SI e em unidades habituais dos E.U., salvo que em diâmetro dos parafusos e dos furos de parafuso da flange são expressados em unidades da polegada somente.
A série B de ASME B16.47 especifica dimensões da flange para as flanges compactas que, na maioria dos casos, têm diâmetros menores do círculo de parafuso do que a série A flangeia. A pedido do instituto americano do petróleo (API), as dimensões da flange das séries B de ASME B16.47 são fornecidas de acordo com o padrão 605 do API.
Materiais e fabricação
Particularmente, as flanges forjadas, fabricadas de acordo com a série A de ASME B16.47 ou a série B, serão fabricadas como uma parte de acordo com a especificação material aplicável. O processo de forjadura, ou morre forjamento ou o forjamento do aberto-dado, é uma operação de trabalho quente plástica compressiva que consolide o material ao fluxo no sentido o mais favorável para resistir os esforços encontre no serviço.
| Grupo não. | Forjamentos | Carcaças | Placas |
| 1,1 | A105 | A216 Gr.WCB | A515 Gr.70 |
| 1,1 | A350 Gr.IF2 | - | A516 Gr.70 |
| 1,1 | - | - | A537 Cl.1 |
| 1,1 | A350 Gr.IF6 Cl.1 | - | - |
| 1,1 | A350 Gr.IF3 | - | - |
| 1,2 | - | A216 Gr.WCC | - |
| 1,2 | - | A352 Gr.LCC | - |
| 1,2 | Cl2 de A350 Gr.IF6 | - | - |
| 1,2 | - | A352 Gr.LC2 | A203 Gr.B |
| 1,2 | - | A352 Gr.LC3 | A203 Gr.E |
| 1,3 | - | A352 Gr.LCB | A515 Gr.65 |
| 1,3 | - | - | A516 Gr.65 |
| 1,3 | - | - | A203 Gr.A |
| 1,3 | - | - | A203 Gr.D |
| 1,3 | - | A217 Gr.WC1 | - |
| 1,3 | - | A352 Gr.LC1 | - |
Major Materials Chemical Composition e propriedades mecânicas
Composição quimica de ASTM A105 (%)
| Classe de aço |
C máximo |
Si | Manganês |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
Mo máximo |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propriedades mecânicas de ASTM A105
| Classe de aço | Resistência à tração | Força de rendimento | Alongamento em 2in | Redução de área |
Solutioning Temperatura |
Extinguir esfria |
| minuto | minuto | minuto | minuto | minuto | abaixo | |
| A105 | 485 | 250 | 22 | 30 |
Composição quimica dos materiais da flange de ASTM A350
| Categoria | Composição, % | ||||||
| Categoria LF1 | Categoria LF2 | Categoria LF3 | Categoria LF5 | Categoria LF6 | Categoria LF9 | Categoria LF787 | |
| C (máximo) | 0,30 | 0,30 | 0,20 | 0.20-0.35 | 0,22 | 0,20 | 0,70 |
| Manganês | 0.60-1.35 | 0.60-1.35 | 0.90max | 0.60-1.35 | 1.15-1.50 | 0.40-1.06 | 0.40-0.70 |
| P | 0,035 | 0,035 | 0,035 | 0,035 | 0,025 | 0,035 | 0,025 |
| S (máximo) | 0,04 | 0,04 | 0,04 | 0,04 | 0,025 | 0,04 | 0,025 |
| SiA | 0.15-0.30 | 0.15-0.30 | 0.20-0.35 | 0.20-0.35 | 0.15-0.30 | ﹍ | 0,40 máximo |
| Ni | 0,40 maxB | 0,40 maxB | 3.30-3.70 | 1.0-2.0 | 0,40 maxB | 1.60-2.24 | 0.70-1.0 |
| Cr | 0,30 maxB, C | 0,30 maxB, C | 0,30 maxC | 0,30 maxC | 0,30 maxB, C | 0,30 maxC | 0.60-0.90 |
| Mo | 0,12 maxB, C | 0,12 maxB, C | 0,12 maxC | 0,12 maxC | 0,12 maxB, C | 0,12 maxC | 0.15-0.25 |
| Cu | 0,40 maxB | 0,40 maxB | 0,40 máximo | 0,40 máximo | 0,40 maxB | 0.75-1.25 | 1.0-1.3 |
| Cb | 0,02 maxD | 0,02 maxD | 0,02 máximo | 0,02 máximo | 0,02 máximo | 0,02 máximo | 0,02 minutos |
| V | 0,08 máximo | 0,08 máximo | 0,03 máximo | 0,03 máximo | 0.04-0.11 | 0,03 máximo | 0,03 máximo |
| N | ﹍ | ﹍ | ﹍ | ﹍ | 0.01-0.03 | ﹍ | ﹍ |
Quando a carbono-desoxidação do vácuo é exigida pela exigência suplementar S4, o índice do silicone será o.12%
B a soma do cobre, do níquel, do cromo, do vanádio e do molibdênio não excederá 1,00% na análise do calor
C a soma do cromo e do molibdênio não excederá 0,32% na análise do calor.
D pelo acordo, o limite para o colúmbio pode ser aumentado até 0,05% na análise do calor e 0,06% na análise de produto.
Propriedades mecânicas de ASTM A350
| Classifique/classe | Resistência à tração | Minuto da força de rendimento | Alongamento, minuto | Dureza, máxima | ||
| ksi | MPa | ksi | MPa | % | HBW | |
| LFI CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF5 CL1 | 60-85 | 415-585 | 30 | 205 | 25 | 197 |
| LF2 CL1 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| CL2 LF2 | 70-95 | 485-655 | 36 | 250 | 22 | 197 |
| LF3 CL1 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| CL2 LF3 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| CL2 LF5 | 70-95 | 485-655 | 37,5 | 260 | 22 | 197 |
| LF6 CL1 | 66-91 | 455-630 | 52 | 360 | 22 | 197 |
| CL2 LF6 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF6 CL3 | 75-100 | 515-690 | 60 | 415 | 20 | 197 |
| LF9 | 63-88 | 435-605 | 46 | 315 | 25 | 197 |
| CL2 LF787 | 65-85 | 450-585 | 55 | 380 | 20 | 197 |
| LF787 CL3 | 75-95 | 515-655 | 65 | 450 | 20 | 197 |
A série B de ASME B16.47 flangeia dimensões pela classe (os milímetros)
As dimensões das flanges da série B de ASME B16.47 classificam 75 (os milímetros)
|
NPS Polegada |
Fora do diâmetro. | Diâmetro do círculo de parafuso | Diâmetro do RF | Diâmetro do cubo | Diâmetro da parte superior do cubo | Min Thickness | Y | Furos de parafuso | r | |||
| D | K | G | X | TBL | TWN | Números |
D Polegada |
L Polegada |
||||
| 26 | 760 | 723,9 | 705 | 676 | 661,9 | 31,9 | 31,9 | 57 | 36 | 3/4 | 5/8 | 8 |
| 28 | 815 | 774,7 | 756 | 727 | 712,7 | 31,9 | 31,9 | 60 | 40 | 3/4 | 5/8 | 8 |
| 30 | 865 | 825,5 | 806 | 778 | 763,5 | 31,9 | 31,9 | 64 | 44 | 3/4 | 5/8 | 8 |
| 32 | 915 | 876,3 | 857 | 829 | 814,3 | 35,0 | 33,5 | 68 | 48 | 3/4 | 5/8 | 8 |
| 34 | 965 | 927,1 | 908 | 879 | 865,1 | 36,6 | 33,5 | 72 | 52 | 3/4 | 5/8 | 8 |
| 36 | 1035 | 992,2 | 965 | 935 | 915,9 | 40,9 | 35,0 | 84 | 40 | 7/8 | 3/4 | 10 |
| 38 | 1085 | 1043,0 | 1016 | 986 | 966,7 | 43,0 | 36,6 | 87 | 40 | 7/8 | 3/4 | 10 |
| 40 | 1135 | 1093,8 | 1067 | 1037 | 1017,5 | 43,0 | 36,6 | 91 | 44 | 7/8 | 3/4 | 10 |
| 42 | 1185 | 1144,6 | 1118 | 1087 | 1068,3 | 46,3 | 38,2 | 94 | 48 | 7/8 | 3/4 | 10 |
| 44 | 1250 | 1203,3 | 1175 | 1140 | 1119,1 | 47,7 | 41,4 | 103 | 36 | 1 | 7/8 | 10 |
| 46 | 1300 | 1254,1 | 1226 | 1191 | 1169,9 | 49,3 | 43,0 | 106 | 40 | 1 | 7/8 | 10 |
| 48 | 1355 | 1304,9 | 1276 | 1241 | 1220,7 | 52,5 | 44,6 | 110 | 44 | 1 | 7/8 | 10 |
| 50 | 1405 | 1355,7 | 1327 | 1294 | 1271,5 | 54,1 | 46,2 | 114 | 44 | 1 | 7/8 | 10 |
| 52 | 1455 | 1409,7 | 1378 | 1345 | 1322,3 | 55,7 | 46,2 | 119 | 48 | 1 | 7/8 | 10 |
| 54 | 1510 | 1460,5 | 1429 | 1397 | 1373,1 | 58,9 | 47,8 | 124 | 48 | 1 | 7/8 | 10 |
| 56 | 1575 | 1520,8 | 1486 | 1451 | 1423,9 | 60,4 | 49,3 | 133 | 40 | 1-1/8 | 1 | 11 |
| 58 | 1625 | 1571,6 | 1537 | 1502 | 1474,7 | 62,0 | 50,9 | 137 | 44 | 1-1/8 | 1 | 11 |
| 60 | 1675 | 1622,4 | 1588 | 1553 | 1525,5 | 65,2 | 54,1 | 143 | 44 | 1-1/8 | 1 | 11 |
As dimensões das flanges da série B de ASME B16.47 classificam 150 (os milímetros)
|
NPS Polegada |
Fora do diâmetro. | Diâmetro do círculo de parafuso | Diâmetro do RF | Diâmetro do cubo | Diâmetro da parte superior do cubo | Min Thickness | Y | Furos de parafuso | r | |||
| D | K | G | X | TBL | TWN | Números |
D Polegada |
L Polegada |
||||
| 26 | 785 | 744,5 | 711 | 684 | 661,9 | 43,0 | 39,8 | 87 | 36 | 7/8 | 3/4 | 10 |
| 28 | 835 | 795,3 | 762 | 735 | 712,7 | 46,2 | 43,0 | 94 | 40 | 7/8 | 3/4 | 10 |
| 30 | 885 | 846,1 | 813 | 787 | 763,5 | 49,3 | 43,0 | 98 | 44 | 7/8 | 3/4 | 10 |
| 32 | 940 | 900,1 | 864 | 840 | 814,3 | 52,5 | 44,6 | 106 | 48 | 7/8 | 3/4 | 10 |
| 34 | 1005 | 957,3 | 921 | 892 | 865,1 | 55,7 | 47,7 | 109 | 40 | 1 | 7/8 | 10 |
| 36 | 1055 | 1009,6 | 972 | 945 | 915,9 | 57,3 | 50,9 | 116 | 44 | 1 | 7/8 | 10 |
| 38 | 1125 | 1070,0 | 1022 | 997 | 968,2 | 62,0 | 52,5 | 122 | 40 | 1-1/8 | 1 | 10 |
| 40 | 1175 | 1120,8 | 1080 | 1049 | 1019,0 | 65,2 | 54,1 | 127 | 44 | 1-1/8 | 1 | 10 |
| 42 | 1225 | 1171,6 | 1130 | 1102 | 1069,8 | 66,8 | 57,3 | 132 | 48 | 1-1/8 | 1 | 11 |
| 44 | 1275 | 1222,4 | 1181 | 1153 | 1120,6 | 70,0 | 58,9 | 135 | 52 | 1-1/8 | 1 | 11 |
| 46 | 1340 | 1284,3 | 1235 | 1205 | 1171,4 | 73,1 | 60,4 | 143 | 40 | 1-1/4 | 1-1/8 | 11 |
| 48 | 1390 | 1335,1 | 1289 | 1257 | 1222,2 | 76,3 | 63,6 | 148 | 44 | 1-1/4 | 1-1/8 | 11 |
| 50 | 1445 | 1385,9 | 1340 | 1308 | 1273,0 | 79,5 | 66,8 | 152 | 48 | 1-1/4 | 1-1/8 | 11 |
| 52 | 1495 | 1436,7 | 1391 | 1360 | 1323,8 | 82,7 | 68,4 | 156 | 52 | 1-1/4 | 1-1/8 | 11 |
| 54 | 1550 | 1492,2 | 1441 | 1413 | 1374,6 | 85,8 | 70,0 | 160 | 56 | 1-1/4 | 1-1/8 | 11 |
| 56 | 1600 | 1543,0 | 1492 | 1465 | 1425,4 | 89,0 | 71,6 | 165 | 60 | 1-1/4 | 1-1/8 | 14 |
| 58 | 1675 | 1611,3 | 1543 | 1516 | 1476,2 | 91,9 | 73,1 | 173 | 48 | 1-3/8 | 1-1/4 | 14 |
| 60 | 1725 | 1662,1 | 1600 | 1570 | 1527,0 | 95,4 | 74,7 | 178 | 52 | 1-3/8 | 1-1/4 | 14 |
As dimensões das flanges da série B de ASME B16.47 classificam 300 (os milímetros)
|
NPS Polegada |
Fora do diâmetro. | Diâmetro do círculo de parafuso | Diâmetro do RF | Diâmetro do cubo | Diâmetro da parte superior do cubo | Min Thickness | Y | Furos de parafuso | r | |||
| D | K | G | X | TBL | TWN | Números |
D Polegada |
L Polegada |
||||
| 26 | 865 | 803,3 | 737 | 702 | 665,2 | 87,4 | 87,7 | 143 | 32 | 1-3/8 | 1-1/4 | 14 |
| 28 | 920 | 857,2 | 787 | 756 | 716,0 | 87,4 | 87,4 | 148 | 36 | 1-3/8 | 1-1/4 | 14 |
| 30 | 990 | 920,8 | 845 | 813 | 768,4 | 92,1 | 92,1 | 156 | 36 | 1-1/2 | 1-3/8 | 14 |
| 32 | 1055 | 977,9 | 902 | 864 | 819,2 | 101,6 | 101,6 | 167 | 32 | 1-5/8 | 1-1/2 | 16 |
| 34 | 1110 | 1031,9 | 953 | 918 | 870,0 | 101,6 | 101,6 | 171 | 36 | 1-5/8 | 1-1/2 | 16 |
| 36 | 1170 | 1089,0 | 1010 | 965 | 920,8 | 101,6 | 101,6 | 179 | 32 | 1-3/4 | 1-5/8 | 16 |
| 38 | 1220 | 1139,8 | 1060 | 1016 | 971,6 | 109,6 | 109,6 | 191 | 36 | 1-3/4 | 1-5/8 | 16 |
| 40 | 1275 | 1190,6 | 1114 | 1067 | 1022,4 | 114,3 | 114,3 | 197 | 40 | 1-3/4 | 1-5/8 | 16 |
| 42 | 1335 | 1244,6 | 1168 | 1118 | 1074,7 | 117,5 | 117,5 | 203 | 36 | 1-7/8 | 1-3/4 | 16 |
| 44 | 1385 | 1295,4 | 1219 | 1173 | 1125,5 | 125,5 | 125,5 | 213 | 40 | 1-7/8 | 1-3/4 | 16 |
| 46 | 1460 | 1365,2 | 1270 | 1229 | 1176,3 | 128,6 | 127,0 | 221 | 36 | 2 | 1-7/8 | 16 |
| 48 | 1510 | 1416,0 | 1327 | 1278 | 1227,1 | 133,4 | 127,0 | 222 | 40 | 2 | 1-7/8 | 16 |
| 50 | 1560 | 1466,8 | 1378 | 1330 | 1277,9 | 138,2 | 136,6 | 233 | 44 | 2 | 1-7/8 | 16 |
| 52 | 1615 | 1517,6 | 1429 | 1383 | 1328,7 | 142,6 | 141,3 | 241 | 48 | 2 | 1-7/8 | 16 |
| 54 | 1675 | 1578,0 | 1480 | 1435 | 1379,5 | 147,7 | 135,0 | 238 | 48 | 2 | 1-7/8 | 16 |
| 56 | 1765 | 1651,0 | 1537 | 1494 | 1430,3 | 155,4 | 152,4 | 267 | 36 | 2-3/8 | 2-1/4 | 17 |
| 58 | 1825 | 1712,9 | 1594 | 1548 | 1481,1 | 160,4 | 152,4 | 273 | 40 | 2-3/8 | 2-1/4 | 17 |
| 60 | 1880 | 1763,7 | 1651 | 1599 | 1531,9 | 165,1 | 149,3 | 270 | 40 | 2-3/8 | 2-1/4 | 17 |
