Flange do aço carbono
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | DIN2501 PN16 ASSIM |
| Documento | Folheto PDF do produto |

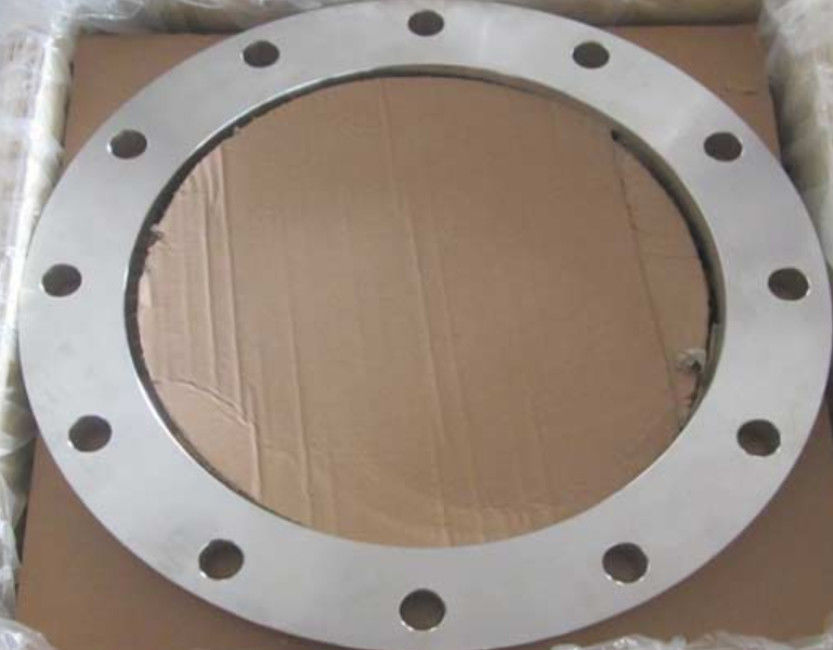

Flange do aço carbono do mocassim de DIN2501 PN16
O RUÍDO 2501 é um padrão alemão para flanges industriais
Informações sobre o produto
| Nome do produto | Flange do aço carbono do mocassim PN16 do RUÍDO 2501 |
| Escala do tamanho | Dimensão: 1/2” a 48" |
| Classe da pressão | PN16 |
| Padrões | DIN2501 |
| Tipo da cara | Mocassim (ASSIM) |
| Revestimento | A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo, pintura preta do óleo |
O mocassim de DIN2501 PN16 flangeia as dimensões (os milímetros)
| DN |
Tamanho da tubulação Polegada |
O.D. | Identificação. | Furos de parafuso | Espessura |
Peso (quilograma) |
||
| Diâmetro do círculo de parafuso. | Diâmetro do parafuso. | Números | ||||||
| D | K | H | T | |||||
| 200 | 8 | 340 | 221,5 | 295 | 22 | 12 | 26 | 10,0 |
| 250 | 10 | 405 | 276,5 | 355 | 26 | 12 | 29 | 14,3 |
| 300 | 12 | 460 | 327,5 | 410 | 26 | 12 | 32 | 19,1 |
| 350 | 14 | 520 | 359,5 | 470 | 26 | 16 | 35 | 28,4 |
| 400 | 16 | 580 | 411,0 | 525 | 30 | 16 | 38 | 36,1 |
| 450 | 18 | 640 | 462,0 | 585 | 30 | 20 | 42 | 46,3 |
| 500 | 20 | 715 | 513,5 | 650 | 33 | 20 | 46 | 64,5 |
| 600 | 24 | 840 | 616,5 | 770 | 36 | 20 | 55 | 101,9 |
| 700 | 28 | 910 | 716,0 | 840 | 36 | 24 | 63 | 110,5 |
| 800 | 32 | 1025 | 817,6 | 950 | 39 | 24 | 74 | 157,8 |
| 900 | 36 | 1125 | 893,8 | 1050 | 39 | 28 | 82 | 214,3 |
| 1000 | 40 | 1255 | 995,4 | 1170 | 42 | 28 | 90 | 297,4 |
