Flange do aço carbono
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | DIN2501 PN10 ASSIM |
| Documento | Folheto PDF do produto |

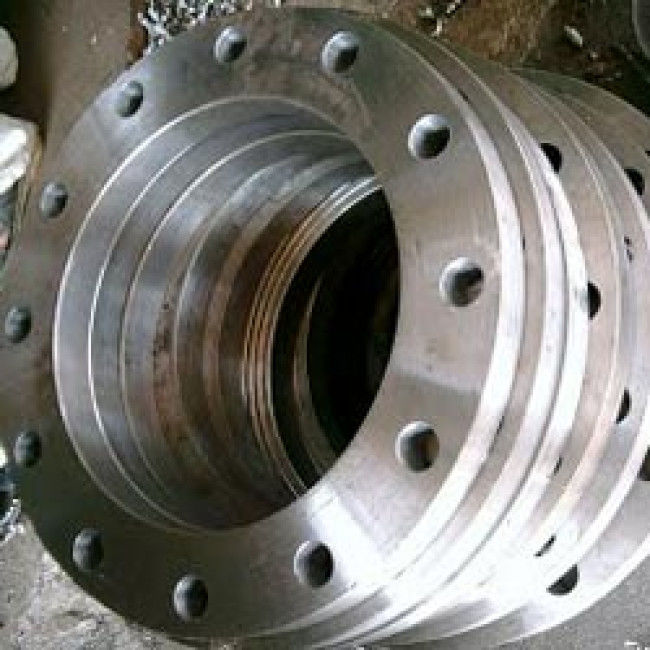

Flange do aço carbono do mocassim de DIN2501 PN10 (ASSIM)
O RUÍDO 2501 é um padrão alemão para flanges industriais
Informações sobre o produto
| Nome do produto | Flange do aço carbono do mocassim PN10 do RUÍDO 2501 |
| Escala do tamanho | Dimensão: 1" a 40" |
| Classe da pressão | PN10 |
| Padrões | DIN2501 |
| Tipo da cara | Mocassim (ASSIM) |
| Revestimento | A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo, pintura preta do óleo |
O mocassim de DIN2501 PN10 flangeia as dimensões (os milímetros)
| DN |
Tamanho da tubulação Polegada |
O.D. | Identificação. | Furos de parafuso | Espessura |
Peso (quilograma) |
||
| Diâmetro do círculo de parafuso. | Diâmetro do parafuso. | Números | ||||||
| D | K | H | T | |||||
| 25 | 1 | 115 | 34,5 | 85 | 14 | 4 | 16 | 1,1 |
| 32 | 1-1/4 | 140 | 43,5 | 100 | 18 | 4 | 18 | 1,9 |
| 40 | 1-1/2 | 150 | 49,5 | 110 | 18 | 4 | 18 | 2,1 |
| 50 | 2 | 165 | 61,5 | 125 | 18 | 4 | 20 | 2,8 |
| 65 | 2-1/2 | 185 | 77,5 | 145 | 18 | 4 | 20 | 3,3 |
| 80 | 3 | 200 | 90,5 | 160 | 18 | 8 | 20 | 3,6 |
| 100 | 4 | 220 | 116,0 | 180 | 18 | 8 | 20 | 4,4 |
| 125 | 5 | 250 | 141,5 | 210 | 18 | 8 | 22 | 5,4 |
| 150 | 6 | 285 | 170,4 | 240 | 22 | 8 | 22 | 7,3 |
| 200 | 8 | 340 | 221,5 | 295 | 22 | 8 | 24 | 9,5 |
| 250 | 10 | 395 | 276,5 | 350 | 22 | 12 | 24 | 12,0 |
| 300 | 12 | 445 | 327,5 | 400 | 22 | 12 | 26 | 13,8 |
| 350 | 14 | 505 | 359,5 | 460 | 22 | 16 | 26 | 21,8 |
| 400 | 16 | 565 | 411,0 | 515 | 26 | 16 | 26 | 22,7 |
| 450 | 18 | 615 | 462,0 | 565 | 26 | 20 | 26 | 33,8 |
| 500 | 20 | 670 | 513,5 | 620 | 26 | 20 | 26 | 40,4 |
| 600 | 24 | 780 | 616,5 | 725 | 30 | 20 | 30 | 54,5 |
| 700 | 28 | 895 | 716,0 | 840 | 30 | 24 | 30 | 82,4 |
| 800 | 32 | 1015 | 817,6 | 950 | 33 | 24 | 33 | 115,5 |
| 900 | 36 | 1115 | 893,8 | 1050 | 33 | 28 | 33 | 158,2 |
| 1000 | 40 | 1230 | 995,4 | 1160 | 36 | 28 | 36 | 210,0 |
