Flange do aço carbono
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | Classe 2500 ASSIM BL LJF TR RF de ASTM A105 ASME/ANSI B16.5 |
| Documento | Folheto PDF do produto |

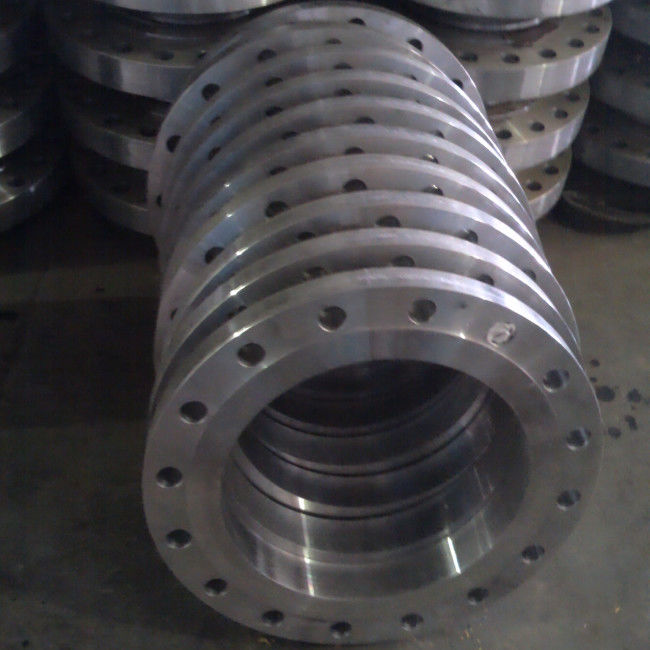

Classe forjada aço carbono 2500 da flange do ANSI B16.5 de ASTM A105
ASTM A105 flangeia é flanges forjadas do aço carbono para o serviço ambiental e mais de alta temperatura em sistemas da pressão. Estas flanges podem ser fabricadas de acordo com uma variedade de especificações padrão que cobrem ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 de MSS, API 605, e as flanges do API 6A, etc. feitas ao material de ASTM A105 são limitadas um peso máximo de 4540 quilogramas.
Informações sobre o produto
| Nome do produto | Classe forjada aço carbono 2500 da flange de ASTM A105 B16.5 |
| Escala do tamanho | Dimensão: 1/2” a 24" |
| Classe da pressão | Classe 2500 |
| Padrões | ASTM A105 |
| Tipo comum da cara | DE WN INTERRUPTOR BL LJ RJ ASSIM |
| Especificação | ANSI B16.5 |
| Revestimento | A pintura antiferrugem, poderia e mergulho quente galvanizado, zinco chapeado, transparente amarelo, pintura preta do óleo |
Composição quimica de ASTM A105 (%)
| Classe de aço |
C máximo |
Si | Manganês |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
Mo máximo |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Propriedades mecânicas de ASTM A105
| Classe de aço | Resistência à tração | Força de rendimento | Alongamento em 2in | Redução de área |
Solutioning Temperatura |
Extinguir esfria |
| minuto | minuto | minuto | minuto | minuto | abaixo | |
| A105 | 485 | 250 | 22 | 30 |
Dimensões da flange do ANSI B16.5 (milímetro) - classe 2500
| Tamanho nominal | Fora do diâmetro. | Espessura | Comprimento através do cubo | Diâmetro do cubo | Diâmetro levantado da cara. | Raio de canto do furo | Furo contrário | Comprimento da linha | Furos de parafuso | |||||
| WN |
ASSIM Interruptor TR |
LJ | LJ | TR | Diâmetro do círculo de parafuso. | Não | Diâmetro. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | B4 | Q | C | H | ||
| 15 | 1/2 | 133 | 30,3 | 73,2 | 40 | 40 | 43 | 35,1 | 3 | 23,5 | 28,4 | 88,9 | 4 | 22 |
| 20 | 3/4 | 140 | 31,8 | 79,2 | 43 | 43 | 51 | 42,9 | 3 | 29,0 | 31,8 | 95,2 | 4 | 22 |
| 25 | 1 | 159 | 35,1 | 88,9 | 48 | 48 | 57 | 50,8 | 3 | 36,0 | 35,1 | 108,0 | 4 | 26 |
| 32 | 1-1/4 | 184 | 38,1 | 95,2 | 52 | 52 | 73 | 63,5 | 5 | 44,5 | 38,1 | 130,0 | 4 | 29 |
| 40 | 1-1/2 | 203 | 44,5 | 111,3 | 60 | 60 | 79 | 73,2 | 6 | 50,5 | 44,4 | 146,0 | 4 | 32 |
| 50 | 2 | 235 | 50,8 | 127,0 | 70 | 70 | 95 | 91,9 | 8 | 63,5 | 50,8 | 171,4 | 8 | 29 |
| 65 | 2-/21 | 267 | 57,2 | 142,7 | 79 | 79 | 114 | 104,6 | 8 | 76,0 | 57,2 | 196,8 | 8 | 32 |
| 80 | 3 | 305 | 66,6 | 168,1 | - | 92 | 133 | 127,0 | 10 | - | - | 228,6 | 8 | 35 |
| 100 | 4 | 356 | 76,2 | 190,5 | - | 108 | 165 | 157,2 | 11 | - | - | 273,0 | 8 | 42 |
| 125 | 5 | 419 | 92,0 | 228,6 | - | 130 | 203 | 185,7 | 11 | - | - | 323,8 | 8 | 48 |
| 150 | 6 | 483 | 108,0 | 273,0 | - | 152 | 235 | 215,9 | 13 | - | - | 368,3 | 8 | 54 |
| 200 | 8 | 550 | 127,0 | 317,5 | - | 178 | 305 | 269,7 | 13 | - | - | 438,2 | 12 | 54 |
| 250 | 10 | 675 | 165,1 | 419,1 | - | 229 | 375 | 323,8 | 13 | - | - | 539,8 | 12 | 67 |
| 300 | 12 | 760 | 184,2 | 463,6 | - | 254 | 441 | 381,0 | 13 | - | - | 619,3 | 12 | 74 |
| Tamanho nominal | Dimensões de Ring Joint Flanges | Peso (quilogramas) | |||||||||
| Número do sulco | Diâmetro da parcela levantada | Diâmetro do passo. | Profundidade | Largura | Raio no fundo |
WN Sch 40 |
BL | LJ | TR | ||
| B | K | P | E | F | r2 | ||||||
| 15 | 1/2 | R13 | 65,5 | 42,88 | 6,35 | 8,74 | 0,8 | 3,14 | 3,01 | 3,2 | 3,2 |
| 20 | 3/4 | R16 | 73,5 | 50,80 | 6,35 | 8,74 | 0,8 | 3,73 | 3,56 | 3,6 | 3,6 |
| 25 | 1 | R18 | 83,0 | 60,32 | 6,35 | 8,74 | 0,8 | 5,29 | 5,09 | 5,0 | 5,0 |
| 32 | 1-1/4 | R21 | 102 | 72,24 | 7,92 | 11,91 | 0,8 | 7,71 | 7,40 | 7,3 | 7,3 |
| 40 | 1-1/2 | R23 | 115 | 82,55 | 7,92 | 11,91 | 0,8 | 10,8 | 10,4 | 10,0 | 10,0 |
| 50 | 2 | R26 | 134 | 101,60 | 7,92 | 11,91 | 0,8 | 16,0 | 15,6 | 16,8 | 17,2 |
| 65 | 2-/21 | R28 | 150 | 111,12 | 9,52 | 13,49 | 1,5 | 23,4 | 22,8 | 24,0 | 24,9 |
| 80 | 3 | R32 | 169 | 127,00 | 9,52 | 13,49 | 1,5 | 35,9 | 35,0 | 36,3 | - |
| 100 | 4 | R38 | 204 | 157,18 | 11,13 | 16,66 | 1,5 | 55 | 54 | 54,4 | - |
| 125 | 5 | R42 | 242 | 190,50 | 12,70 | 19,84 | 1,5 | 91 | 90 | 93,0 | - |
| 150 | 6 | R47 | 280 | 228,60 | 12,70 | 19,84 | 1,5 | 142 | 142 | 142,9 | - |
| 200 | 8 | R51 | 340 | 279,40 | 14,27 | 23,01 | 1,5 | 211 | 212 | 213,2 | - |
| 250 | 10 | R55 | 426 | 342,90 | 17,48 | 30,18 | 2,3 | 411 | 414 | 408,2 | - |
| 300 | 12 | R60 | 496 | 406,40 | 17,48 | 33,32 | 2,3 | 578 | 590 | 499,0 | - |
