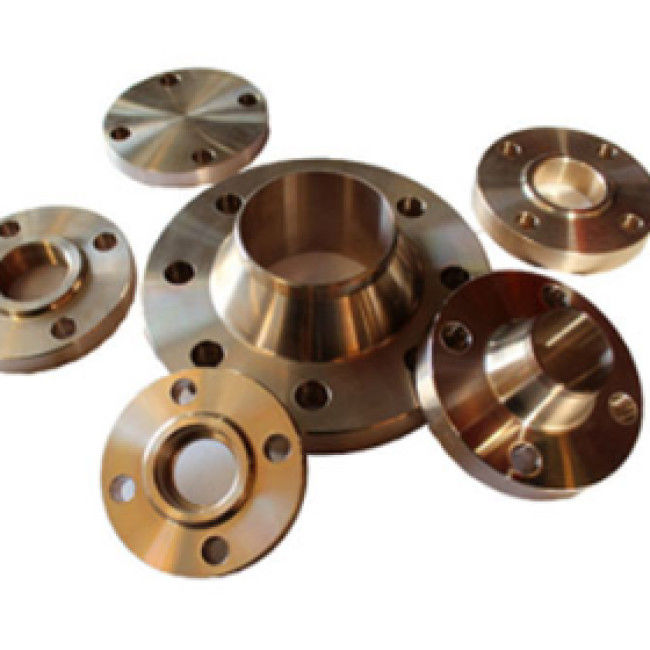

O níquel do cobre de ASTM B151 flangeia 90/10 C70600 de pescoço da solda do ANSI B16.5

Lugar de origem	China
Marca	Kasugai
Número do modelo	ASTM B151 C70600 ANSI B16.5
Documento	Folheto PDF do produto

Detalhes do produto

Nome do Produto:

De flange do Cobre-níquel do ANSI B16.5 de ASTM B151 C70600 (90/10)

Escala do tamanho:

1/2” a 24"

Flange:

O pescoço da solda (WN), deslizamento em (s), solda do soquete (interruptor), rosqueou (TR), as cort

Especificações:

RUÍDO 2632/2633/86033/86036/86037 DO ANSI B16.5 EEMUA145

Classe da pressão:

150 300

Espessura:

Sch5S Sch10S Sch40S Sch80S

Destacar:

Flanges do níquel do cobre de ASTM B151

Flanges do pescoço da solda do ANSI B16.5

Flanges do níquel do cobre do ANSI B16.5

Termos do pagamento & do transporte

Quantidade de ordem mínima

negociável

Preço

negociável

Detalhes da embalagem

Packng em condições de navegar

Tempo de entrega

30 - 60 dias de trabalho

Termos de pagamento

L / C, T/T

Habilidade da fonte

100 toneladas pelo mês

Descrição do produto

De flange do Cobre-níquel do ANSI B16.5 de ASTM B151 C70600 (90/10)

Informações sobre o produto

Nome do produto	De flange do Cobre-níquel do ANSI B16.5 de ASTM B151 C70600 (90/10)
Escala do tamanho	1/2” a 24"
Tipo da flange	O pescoço da solda (WN), deslizamento em (s), solda do soquete (interruptor), rosqueou (TR), as cortinas (o BL)
Especificações	RUÍDO 2632/2633/86033/86036/86037 DO ANSI B16.5 EEMUA145
Classe da pressão	150 300
Espessura	Sch5S Sch10S Sch40S Sch80S

Flanges de cobre do níquel

As flanges de cobre do níquel são forjadas usando um estoque de aço de alta qualidade. Submetem-se a um processo de forjadura que envolva se aquecer, formar, e refrigerar. Segundo a quantidade de fabricação, as técnicas de forjadura diferentes são usadas. O método do forjamento de gota do aberto-dado é de uso geral para produtos do baixo-volume mas tem uma taxa de produção alta. Contudo, exige permissões fazendo à máquina altas.

As flanges de cobre do níquel têm muitas aplicações diferentes. Podem ser usados em ambientes marinhos e para o encanamento de alta pressão. Estas flanges são usadas igualmente para a construção naval. Suas flanges 90/10 de cobre da solda do soquete do níquel são usadas frequentemente para aplicações de condução por meio de canos de alta pressão do pequeno-tamanho. Oferecem a mesma força da estática e de fadiga que o deslizamento em flanges de SORF mas são projetados segurar umas pressões mais altas. O níquel de cobre é um bom condutor da eletricidade e do calor. É consequentemente de uso geral para aplicações marinhas. É a escolha ideal para as aplicações onde a alta pressão é necessária. As flanges de cobre do níquel estão disponíveis em vários categorias e tamanhos. As aplicações típicas incluem sistemas de encanamento do seawater. São altamente resistentes à corrosão e oferecem a grande durabilidade. São igualmente altamente resistentes ao uso e desgaste e são ideais para aplicações no produto químico, no óleo, e nas indústrias do gás. Estas flanges podem igualmente ser pedidas de comprimentos especiais, e estão disponíveis em revestimentos anodizados ou pó-revestidos. Encontram padrões de ASTM e estão frequentemente disponíveis para uma entrega de mesmo-dia.

Composições quimicas (%) da tubulação do Cobre-níquel de ASTM B151 (C70600)

Categoria	Cu	Pb	Zn	Fe	Ni	Manganês
C70600	Equilíbrio	0,05 máximo	1,0 máximos	1.0-1.8	9.0-11.0	1,0 máximos

Dimensões da flange do ANSI B16.5 - classe 150 (milímetros)

Tamanho nominal		Fora do diâmetro.	Espessura	Comprimento através do cubo			Diâmetro do cubo	Diâmetro levantado da cara.	Raio de canto do furo	Profundidade do soquete	Furo contrário	Comprimento da linha	Furos de parafuso
Tamanho nominal		Fora do diâmetro.	Espessura	WN	ASSIM Interruptor TR	LJ	Diâmetro do cubo	Diâmetro levantado da cara.	LJ	Interruptor	TR		Diâmetro do círculo de parafuso.	Não	Diâmetro.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Não	H
15	1/2	89	11,2	47,8	16		30,0	35,1	3	10	Chanfrado ao diâmetro principal da linha em 45^o	16	60,5	4	16
20	3/4	99	12,7	52,3	16		38,0	42,9	3	11		16	69,8	4	16
25	1	108	14,3	55,6	18		49,5	50,8	3	13		18	79,2	4	16
32	1-1/4	117	15,8	57,2	21		58,5	63,5	5	14		21	88,9	4	16
40	1-1/2	127	17,6	62,0	22		65,0	73,2	6	16		22	98,6	4	16
50	2	152	19,1	63,5	25		77,5	91,9	8	18		25	120,6	4	19
65	2-/21	178	22,4	69,8	28		90,5	104,6	8	19		28	139,7	4	19
80	3	190	23,9	69,8	30		108	127,0	10	21		30	152,4	4	19
90	3-1/2	216	23,9	71,4	32		122	139,7	10			32	177,8	8	19
100	4	229	23,9	76,2	33		135	157,2	11			33	190,5	8	19
125	5	254	23,9	88,9	37		164	185,7	11			37	215,9	8	22
150	6	279	25,4	88,9	40		192	215,9	13			40	241,3	8	22
200	8	343	28,5	101,6	44		246	269,7	13			44,4	298,4	8	22
250	10	406	30,3	101,6	49		305	323,8	13			49,3	362,0	12	22
300	12	483	31,8	114,3	56		365	381,0	13			55,6	431,8	12	26
350	14	535	35,1	127,0	57	79	400	412,8	13			57,2	476,2	12	29
400	16	595	36,6	127,0	64	87	457	469,9	13			63,5	539,8	16	29
450	18	635	39,7	139,7	68	97	505	533,4	13			68,3	577,8	18	32
500	20	700	43,0	144,5	73	103	559	584,2	13			73,2	635,0	20	32
600	24	815	47,8	152,4	83	111	663	692,2	13			82,6	749,3	20	35

O níquel do cobre de ASTM B151 flangeia 90/10 C70600 de pescoço da solda do ANSI B16.5 1

Tamanho nominal		Dimensões de Ring Joint Flanges						Peso (quilogramas)
Tamanho nominal		Número do sulco	Diâmetro da parcela levantada	Diâmetro do passo.	Profundidade	Largura	Raio no fundo	WN Sch 40	ASSIM	BL	Interruptor Sch 40	LJ	TR
	B	Número do sulco	K	P	E	F	r2	WN Sch 40	ASSIM	BL	Interruptor Sch 40	LJ	TR
15	1/2							0,57	0,41	0,43	0,42	0,46	0,42
20	3/4							0,73	0,59	0,64	0,60	0,65	0,60
25	1	R15	63,5	47,62	6,35	8,74	0,8	1,03	0,79	0,87	0,81	0,86	0,82
32	1-1/4	R17	73,5	57,16	6,35	8,74	0,8	1,33	1,03	1,16	1,05	1,10	1,07
40	1-1/2	R19	83,0	65,07	6,35	8,74	0,8	1,76	1,36	1,58	1,38	1,43	1,41
50	2	R22	102	82,55	6,35	8,74	0,8	2,61	2,10	2,47	2,14	2,20	2,18
65	2-/21	R25	122	101,60	6,35	8,74	0,8	4,08	3,25	4,00	3,34	3,40	3,38
80	3	R29	134	114,30	6,35	8,74	0,8	4,93	3,87	4,95	3,99	4,00	4,05
90	3-1/2	R33	154	131,78	6,35	8,74	0,8	6,12	4,89	6,42		5,06	5,10
100	4	R36	172	149,22	6,35	8,74	0,8	6,96	5,38	7,09		5,55	5,63
125	5	R40	194	171,45	6,35	8,74	0,8	8,83	6,29	8,72		6,43	6,68
150	6	R43	219	193,68	6,35	8,74	0,8	10,9	7,77	11,4		7,89	8,27
200	8	R48	274	247,65	6,35	8,74	0,8	17,9	12,4	19,6		12,6	12,6
250	10	R52	331	304,80	6,35	8,74	0,8	25,0	17,6	29,1		17,8	17,6
300	12	R56	407	381,00	6,35	8,74	0,8	38,7	27,7	43,8		28,1	27,8
350	14	R59	426	396,88	6,35	8,74	0,8	51	35,3	59		47,6	35,2
400	16	R64	483	454,02	6,35	8,74	0,8	64	44,9	77		63,5	45,3
450	18	R68	547	517,52	6,35	8,74	0,8	75	49,3	94		72,6	49,7
500	20	R72	597	558,80	6,35	8,74	0,8	94	63	123		88,5	63,5
600	24	R76	712	673,10	6,35	8,74	0,8	133	89	188		124,7	90,5

Dimensões da flange do ANSI B16.5 – classe 300 (milímetros)

Tamanho nominal		Fora do diâmetro.	Espessura	Comprimento através do cubo			Diâmetro do cubo	Diâmetro levantado da cara.	Raio de canto do furo	Profundidade do soquete	Furo contrário	Comprimento da linha	Furos de parafuso
Tamanho nominal		Fora do diâmetro.	Espessura	WN	ASSIM Interruptor TR	LJ	Diâmetro do cubo	Diâmetro levantado da cara.	LJ	Interruptor	TR		Diâmetro do círculo de parafuso.	Não	Diâmetro.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Não	H
15	1/2	95	14,3	52,3	22		38,0	35,1	3	10	23,5	15,7	66,5	4	16
20	3/4	117	15,8	57,2	25		48,0	42,9	3	11	29,0	15,7	82,6	4	19
25	1	124	17,6	62,0	27		54,0	50,8	3	13	36,0	17,5	88,9	4	19
32	1-1/4	133	19,1	65,0	27		63,4	63,5	5	14	44,5	20,6	98,6	4	19
40	1-1/2	155	20,6	6,3	30		70,0	73,2	6	16	50,5	22,4	114,3	4	22
50	2	165	22,4	69,8	33		84,0	91,9	8	18	63,5	28,4	127,0	8	19
65	2-/21	190	25,4	76,2	38		100	104,6	8	19	76,0	31,8	149,4	8	22
80	3	210	28,5	79,2	43		117	127,0	10	21	92,0	31,8	168,1	8	22
90	3-1/2	229	30,3	81,0	44		133	139,7	10		105,0	36,6	184,2	8	22
100	4	254	31,8	85,9	48		146	157,2	11		118,0	36,6	200,2	8	22
125	5	279	35,1	98,6	51		178	185,7	11		145,0	42,9	235,0	8	22
150	6	318	36,6	98,6	52		206	215,9	13		171,0	46,0	269,7	12	22
200	8	381	41,2	111,3	62		260	269,7	13		222,0	50,8	330,2	12	26
250	10	444	47,8	117,3	67	95	321	323,8	13		276,0	55,6	387,4	16	29
300	12	520	50,8	130,0	73	102	375	381,0	13		329,0	60,5	450,8	16	32
350	14	585	53,9	142,7	76	111	425	412,8	13		360,0	63,5	514,4	20	32
400	16	650	57,2	146,0	83	121	483	469,9	13		411,0	68,3	571,5	20	35
450	18	710	60,5	158,8	89	130	533	533,4	13		462,0	69,8	628,6	24	35
500	20	775	63,5	162,1	95	140	587	584,2	13		513,0	73,2	685,8	24	35
600	24	915	69,9	168,1	106	152	702	692,2	13		614,0	82,6	812,8	24	42

O níquel do cobre de ASTM B151 flangeia 90/10 C70600 de pescoço da solda do ANSI B16.5 1

Tamanho nominal		Dimensões de Ring Joint Flanges						Peso (quilogramas)
Tamanho nominal		Número do sulco	Diâmetro da parcela levantada	Diâmetro do passo.	Profundidade	Largura	Raio no fundo	WN Sch 40	ASSIM	BL	Interruptor Sch 40	LJ	TR
	B	Número do sulco	K	P	E	F	r2	WN Sch 40	ASSIM	BL	Interruptor Sch 40	LJ	TR
15	1/2	R11	51,0	34,14	5,56	7,14	0,8	0,75	0,65	0,65	0,66	0,71	0,65
20	3/4	R13	63,5	42,88	6,35	8,74	0,8	1,27	1,11	1,11	1,14	1,20	1,10
25	1	R16	70,0	50,80	6,35	8,74	0,8	1,64	1,39	1,43	1,43	1,49	1,35
32	1-1/4	R18	79,5	60,32	6,35	8,74	0,8	2,07	1,70	1,83	1,75	1,81	1,69
40	1-1/2	R20	90,5	68,28	6,35	8,74	0,8	2,94	2,51	2,69	2,58	2,66	2,54
50	2	R23	108	82,55	7,92	11,91	0,8	3,45	2,91	3,22	2,97	3,02	2,92
65	2-/21	R26	127	101,60	7,92	11,91	0,8	5,10	4,22	4,86	4,41	4,37	4,24
80	3	R31	147	123,82	7,92	11,91	0,8	6,25	5,88	6,83	6,15	6,04	5,94
90	3-1/2	R34	159	131,78	7,92	11,91	0,8	8,78	7,44	8,85		7,64	7,90
100	4	R37	175	149,22	7,92	11,91	0,8	11,4	9,73	11,8		9,98	9,71
125	5	R41	210	180,98	7,92	11,91	0,8	15,4	12,5	15,8		12,7	12,4
150	6	R45	242	211,12	7,92	11,91	0,8	19,8	16,2	21,3		16,5	16,2
200	8	R49	302	269,88	7,92	11,91	0,8	30,5	24,8	34,6		25,2	24,8
250	10	R53	356	323,85	7,92	11,91	0,8	44,1	35,5	54		40,2	35,9
300	12	R57	413	381,00	7,92	11,91	0,8	64	51	79		58	51,5
350	14	R61	458	419,90	7,92	11,91	0,8	88	70	106		86,2	70,1
400	16	R65	508	469,90	7,92	11,91	0,8	113	90	139		113,4	90,4
450	18	R69	575	533,40	7,92	11,91	0,8	138	109	175		133,8	109,0
500	20	R73	635	584,20	9,52	13,49	1,5	169	135	221		167,8	136,0
600	24	R77	750	692,15	11,13	16,66	1,5	249	204	341		249,5	204,0
