Encaixes de alta pressão de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | Plugue de cabeça sextavada de aço inoxidável de alta pressão ASTM A182 F316 ASME B16.11 |
| Documento | Folheto PDF do produto |

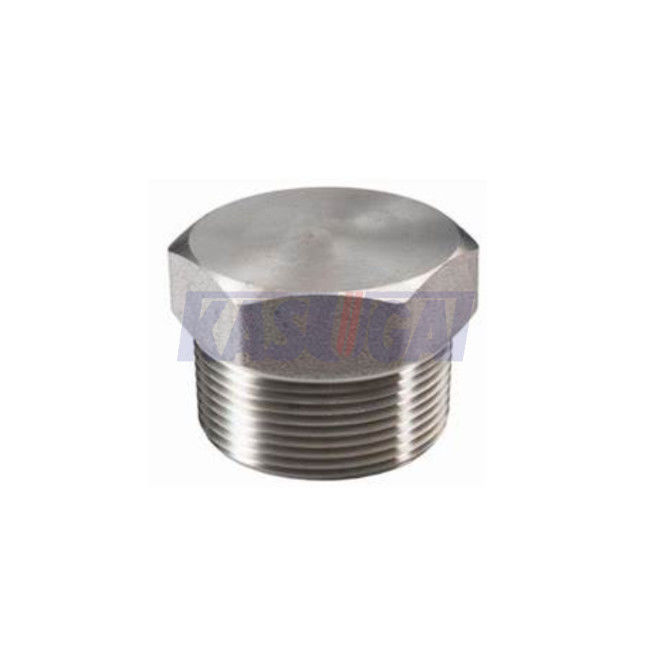

De aço inoxidável de alta pressão de ASTM A182 F316 ASME B16.11 encanta a tomada principal
Informações sobre o produto
| Nome do produto | De aço inoxidável de alta pressão de ASTM A182 F316 ASME B16.11 encanta a tomada principal |
| Tipos da linha | ASME B1.20.1 (NPT) |
| Dimensões | ASME B16.11 |
| Escala do tamanho | 1/8" a 4" |
| Classe da pressão | Classe 3000 6000 9000 |
| Padrões | ASTM A182 F316 |
Padrões & materiais: ASTM A182 F316/F316L
As flanges 316/de 316L de aço inoxidável aumentaram a resistência à corrosão de picada nos ambientes do cloreto devido à adição de molibdênio. A letra “L” denota o baixo índice de carbono. De acordo com ASME B16.5 e ASME B16.47, as flanges 316L dos SS 316/podem ser feitas dos forjamentos da categoria F316 ou F316L de ASTM A182, as carcaças das categorias CF8M ou CF3M de ASTM A351, e as placas das categorias 316 ou 316L de ASTM A240.
As flanges 316L dos SS 316/podem ser fornecidas nos tipos diversos tais como o pescoço de solda, deslizamento em, cego, soquete que solda, junção de regaço, rosqueada, e a diminuição, etc. flangeiam de ASME B16.5 podem ser fornecidos no ″ dos tamanhos 1/2 aos 24 ″ na classe 150, 300, 400, 600, 900, 1500, 2500. As flanges das séries A de ASME B16.47 podem ser fornecidas no ″ dos tamanhos 26 através do ″ 60 na classe 150, 300, 400, 600, 900; quando as flanges das séries B de ASME B16.47 puderem ser fornecidas no ″ dos tamanhos 26 com 60 na classe 75, 150, 300, 400, 600, 900
Composição quimica de ASTM A182 F316/F316L (%)
| Categoria | C, máximo | Manganês, máximo | P, máximo | S, máximo | Si, máximo | Ni | Cr | Mo | N, máximo |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Propriedades mecânicas de ASTM A182 F316/F316L
| Categoria |
Resistência à tração, minuto (MPa) |
Renda a força, minuto (MPa) |
Alongamento em 2inches, minuto (%) |
Redução de área, minuto (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
As dimensões de ASME B16.11 encantam a tomada principal (os milímetros)
| NPS | Mínimo Comprimento, A | Planos nominais da largura, F (1) | Mínimo Encantar Altura, H |
| ⅛ | 10 | 11,11 | 6 |
| ¼ | 11 | 15,88 | 6 |
| ⅜ | 13 | 17,46 | 8 |
| ½ | 14 | 22,23 | 8 |
| ¾ | 16 | 26,99 | 10 |
| 1 | 19 | 34,93 | 10 |
| 1 ¼ | 21 | 44,45 | 14 |
| 1 ½ | 21 | 50,80 | 16 |
| 2 | 22 | 63,50 | 18 |
| ½ 2 | 27 | 76,20 | 19 |
| 3 | 28 | 88,90 | 21 |
| 4 | 32 | 117,48 | 25 |
Nota geral: Todas as dimensões estão nos milímetros
Notas:
(1) a tolerância aplicada do fabricante assegurar-se-á de que as dimensões caibam o trabalho feito com ferramentas habitual dos E.U.
