| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO PED AD2000 |
| Número do modelo | Cotovelo de ASTM B122 ASME B16.9 BW 45° L/R |
| Documento | Folheto PDF do produto |

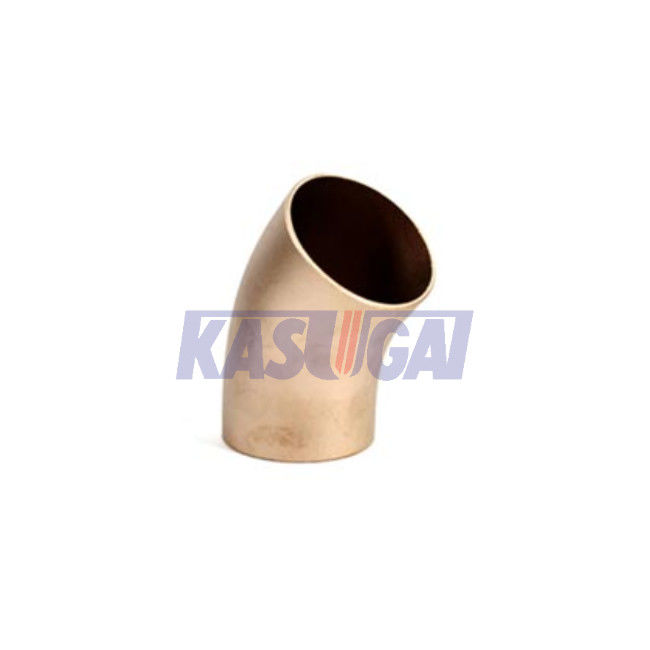

Cotovelo longo Buttweld do raio de 45 graus do níquel do cobre de ASTM B122 C70600 ASMEB16.9
Informações sobre o produto
| Nome do produto | Cotovelo longo Buttweld do raio de 45 graus do níquel do cobre de ASTM B122 C70600 ASMEB16.9 |
| Tipo cabendo | Cotovelo de BW 45° L/R |
| Padrões | ASTM B122 |
| Escala do tamanho | 1/2” a 48" |
| Dimensões | ASME B16.9 |
| Espessura de parede | Sch10S Sch20 STD Sch40 XS Sch80 |
| Categoria | 90/10 de níquel de cobre (UNS C70600) |
Composição quimica de ASTM B122 C70600 (%)
| UNS não. | Cu | Ni | Pb | Fe, máximo | Manganês, máximo | Zn, máximo | Sn | Cr | Outro |
| C70600 | Lembrete | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Um cobre mais elementos com limites específicos, 99.5% mínimo.
B quando o produto é para aplicações de solda subsequentes e é especificado assim pelo comprador, zinco será 0.50% máximo, conduz 0.02% máximo, fósforo 0.02% máximo, enxofre 0.02% máximo, e máximo do carbono 0.05%.
Propriedades mecânicas de ASTM B122 C70600
A NOTA 1-Plate está geralmente - disponível somente nas têmperas (M20) tão laminadas a alta temperatura. As propriedades exigidas para outras têmperas serão concordadas entre o fabricante e o comprador na altura de colocar a ordem.
| Designação da têmpera | Resistência à tração (MPaB) | Rockwell aproximado HardnessC, D | ||||
| Código | Nome | Minuto | Máximo | Escala de G | Escala de B | 30-T superficial |
| M20 | Como laminado a alta temperatura | 275 | 425 | |||
| H01 | Quarto duramente | 350 | 460 | 51-78 | 52-70 | |
| H02 | Metade duramente | 400 | 495 | 66-81 | 61-72 | |
| H04 | Duramente | 490 | 570 | 76-86 | 67-74 | |
| H06 | Duro extra | 505 | 585 | 80-88 | 71-77 | |
| H08 | Mola | 540 | 605 | 83-91 | 72-78 | |
B vê o apêndice X1.
Valores da dureza de C Rockwell para aplicar-se como segue: Os valores da dureza da escala de B e de G aplicam-se ao metal 0,020 dentro. (0,508 milímetros) e sobre na espessura, e nos valores da dureza da escala 30-T aplique ao metal 0,012 dentro. (0,305 milímetros) e sobre na espessura.
A designação padrão de D definiu na prática B 601
Dimensões ButtWeld longas do cotovelo do raio 45 o de ASME B16.9
| NPS | Fora do diâmetro no chanfro milímetro polegada |
Centro-à-fim milímetro polegada |
| 1/2 | 21,3 0,84 |
16 0,62 |
| 3/4 | 26,7 1,05 |
19 0,75 |
| 1 | 33,4 1,32 |
22 0,88 |
| 1-1/4 | 42,2 1,66 |
25 1,00 |
| 1-1/2 | 48,3 1,90 |
29 1,12 |
| 2 | 60,3 2,38 |
35 1,38 |
| 2-1/2 | 73,0 2,88 |
44 1,75 |
| 3 | 88,9 3,50 |
51 2,00 |
| 3-1/2 | 101,6 4,00 |
57 2,25 |
| 4 | 114,3 4,50 |
64 2,50 |
| 5 | 141,3 5,56 |
79 3,12 |
| 6 | 168,3 6,62 |
95 3,75 |
| 8 | 219,1 8,62 |
127 5,00 |
| 10 | 273,0 10,75 |
159 6,25 |
| 12 | 323,8 12,75 |
190 7,50 |
| 14 | 355,6 14,00 |
222 8,75 |
| 16 | 406,4 16,00 |
254 10,00 |
| 18 | 457,0 18,00 |
286 11,25 |
| 20 | 508,0 20,00 |
318 12,50 |
| 22 | 559,0 22,00 |
343 13,50 |
| 24 | 610,0 24,00 |
381 15,00 |
| 26 | 660,0 26,00 |
406 16,00 |
| 28 | 711,0 28,00 |
438 17,25 |
| 30 | 762,0 30,00 |
470 18,50 |
| 32 | 813,0 32,00 |
502 19,75 |
| 34 | 864,0 34,00 |
533 21,00 |
| 36 | 914,0 36,00 |
565 22,25 |
| 38 | 965,0 38,00 |
600 23,62 |
| 40 | 1016,0 40,00 |
632 24,88 |
| 42 | 1067,0 42,00 |
660 26,00 |
| 44 | 1118,0 44,00 |
695 27,38 |
| 46 | 1168,0 46,00 |
727 28,62 |
| 48 | 1219,0 48,00 |
759 29,88 |
