Encaixes de cobre do níquel
>
|
| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO PED AD2000 |
| Número do modelo | Redutor concêntrico de ASTM B122 ASME B16.9 |
| Documento | Folheto PDF do produto |

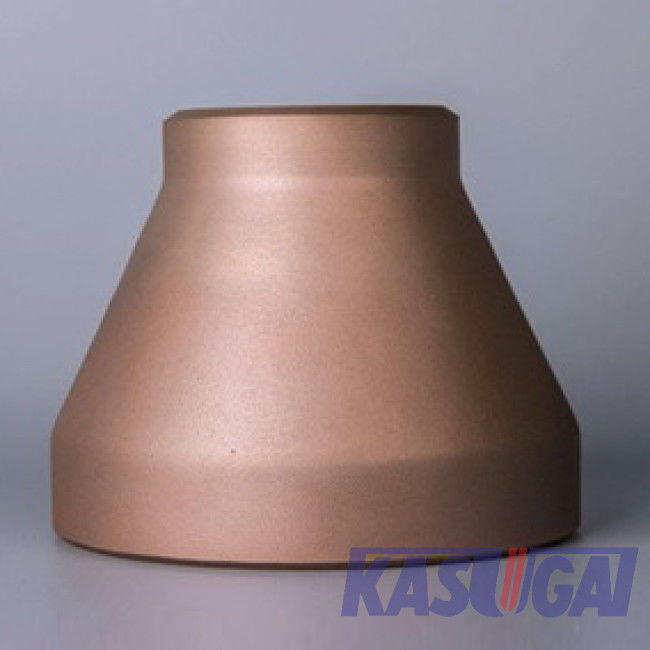

Redutor concêntrico do níquel do cobre de STM B122 C71500 ASMEB16.9
Informações sobre o produto
| Nome do produto | Redutor concêntrico do níquel do cobre de ASTM B122 C71500 ASMEB16.9 |
| Tipo cabendo | Redutor concêntrico |
| Padrões | ASTM B122 |
| Escala do tamanho | 3/4" a 48" |
| Dimensões | ASME B16.9 |
| Categoria | 70/30 de níquel de cobre (UNS C71500) |
Composição quimica de ASTM B122 C71500 (%)
| UNS não. | Cu | Ni | Pb | Fe, máximo | Manganês, máximo | Zn, máximo | Sn | Cr | Outro |
| C71500 | Restante | 29.0-33.0A | 0,05B | 0.4-1.0 | 1,0 | 1,0B | — | — | B |
Um cobre mais elementos com limites específicos, 99.5% mínimo.
B quando o produto é para aplicações de solda subsequentes e é especificado assim pelo comprador, zinco será 0.50% máximo, conduz 0.02% máximo, fósforo 0.02% máximo, enxofre 0.02% máximo, e máximo do carbono 0.05%.
Propriedades mecânicas de ASTM B122 C71500
A NOTA 1-Plate está geralmente - disponível somente nas têmperas (M20) tão laminadas a alta temperatura. As propriedades exigidas para outras têmperas serão concordadas entre o fabricante e o comprador na altura de colocar a ordem.
| Designação da têmpera | Resistência à tração (MPaB) | Rockwell aproximado HardnessC, D | ||||
| Código | Nome | Minuto | Máximo | Escala de G | Escala de B | 30-T superficial |
| M20 | Como laminado a alta temperatura | 310 | 450 | |||
| H01 | Quarto duramente | 400 | 495 | 67-81 | 61-71 | |
| H02 | Metade duramente | 455 | 550 | 76-85 | 67-74 | |
| H04 | Duramente | 515 | 605 | 83-89 | 72-76 | |
| H06 | Duro extra | 550 | 635 | 85-91 | 73-77 | |
| H08 | Mola | 580 | 650 | 87-91 | 74-77 | |
B vê o apêndice X1.
Valores da dureza de C Rockwell para aplicar-se como segue: Os valores da dureza da escala de B e de G aplicam-se ao metal 0,020 dentro. (0,508 milímetros) e sobre na espessura, e nos valores da dureza da escala 30-T aplique ao metal 0,012 dentro. (0,305 milímetros) e sobre na espessura.
A designação padrão de D definiu na prática B 601
ASME dimensões concêntricas/excêntricas de B16.9 do redutor (milímetros)
Os redutores são usados frequentemente quando os desenhistas tranquilos querem reduzir o diâmetro de uma corrida reta da tubulação. Há dois estilos dos redutores padrão disponíveis em ASME B16.9: Concêntrico – tendo uma linha central comum; Redutor excêntrico – que desloca linhas centrais.
| NPS | O.D L milímetro polegada |
O.D S milímetro polegada |
H milímetro polegada |
| 3/4 x 1/2 | 26,7 1,05 |
21,3 0,84 |
38 1,50 |
| 3/4 x 3/8 | 26,7 1,05 |
17,3 0,68 |
38 1,50 |
| 1 x 3/4 | 33,4 1,32 |
26,7 1,05 |
51 2,00 |
| 1 x 1/2 | 33,4 1,32 |
21,3 0,84 |
51 2,00 |
| 1-1/4 x 1 | 42,2 1,66 |
33,4 1,32 |
51 2,00 |
| 1-1/4 x 3/4 | 42,2 1,66 |
26,7 1,05 |
51 2,00 |
| 1-1/4 x 1/2 | 42,2 1,66 |
21,3 0,84 |
51 2,00 |
| 1-1/2 x 1-1/4 | 48,3 1,90 |
42,2 1,66 |
64 2,50 |
| 1-1/2 x 1 | 48,3 1,90 |
33,4 1,32 |
64 2,50 |
| 1-1/2 x 3/4 | 48,3 1,90 |
26,7 1,05 |
64 2,50 |
| 1-1/2 x 1/2 | 48,3 1,90 |
21,3 0,84 |
64 2,50 |
| 2 x 1-1/2 | 60,3 2,38 |
48,3 1,90 |
76 3,00 |
| 2 x 1-1/4 | 60,3 2,38 |
42,2 1,66 |
76 3,00 |
| 2 x 1 | 60,3 2,38 |
33,4 1,32 |
76 3,00 |
| 2 x 3/4 | 60,3 2,38 |
26,7 1,05 |
76 3,00 |
| 2-1/2 x 2 | 73,0 2,88 |
60,3 2,38 |
89 3,50 |
| 2-1/2 x 1-1/2 | 73,0 2,88 |
48,3 1,90 |
89 3,50 |
| 2-1/2 x 1-1/4 | 73,0 2,88 |
42,2 1,66 |
89 3,50 |
| 2-1/2 x 1 | 73,0 2,88 |
33,4 1,32 |
89 3,50 |
| 3 x 2-1/2 | 88,9 3,50 |
73,0 2,88 |
89 3,50 |
| 3 x 2 | 88,9 3,50 |
60,3 2,38 |
89 3,50 |
| 3 x 1-1/2 | 88,9 3,50 |
48,3 1,90 |
89 3,50 |
| 3 x 1-1/4 | 88,9 3,50 |
42,2 1,66 |
89 3,50 |
| 3-1/2 x 3 | 101,6 4,00 |
88,9 3,50 |
102 4,00 |
| 3-1/2 x 2-1/2 | 101,6 4,00 |
73,0 2,88 |
102 4,00 |
| 3-1/2 x 2 | 101,6 4,00 |
60,3 2,38 |
102 4,00 |
| 3-1/2 x 1-1/2 | 101,6 4,00 |
48,3 1,90 |
102 4,00 |
| 3-1/2 x 1-1/4 | 101,6 4,00 |
42,2 1,66 |
102 4,00 |
| 4 x 3-1/2 | 114,3 4,50 |
101,6 4,00 |
102 4,00 |
| 4 x 3 | 114,3 4,50 |
88,9 3,50 |
102 4,00 |
| 4 x 2-1/2 | 114,3 4,50 |
73,0 2,88 |
102 4,00 |
| 4 x 2 | 114,3 4,50 |
60,3 2,38 |
102 4,00 |
| 4 x 1-1/2 | 114,3 4,50 |
48,3 1,90 |
102 4,00 |
| 5 x 4 | 141,3 5,56 |
114,3 4,50 |
127 5,00 |
| 5 x 3-1/2 | 141,3 5,56 |
101,6 4,00 |
127 5,00 |
| 5 x 3 | 141,3 5,56 |
88,9 3,50 |
127 5,00 |
| 5 x 2-1/2 | 141,3 5,56 |
73,0 2,88 |
127 5,00 |
| 5 x 2 | 141,3 5,56 |
60,3 2,38 |
127 5,00 |
| 6 x 5 | 168,3 6,62 |
141,3 5,56 |
140 5,50 |
| 6 x 4 | 168,3 6,62 |
114,3 4,50 |
140 5,50 |
| 6 x 3-1/2 | 168,3 6,62 |
101,6 4,00 |
140 5,50 |
| 6 x 3 | 168,3 6,62 |
88,9 3,50 |
140 5,50 |
| 6 x 2-1/2 | 168,3 6,62 |
73,0 2,88 |
140 5,50 |
| 8 x 6 | 219,1 8,62 |
168,3 6,62 |
152 6,00 |
| 8 x 5 | 219,1 8,62 |
141,3 5,56 |
152 6,00 |
| 8 x 4 | 219,1 8,62 |
114,3 4,50 |
152 6,00 |
| 8 x 3-1/2 | 219,1 8,62 |
101,6 4,00 |
152 6,00 |
| 10 x 8 | 273,0 10,75 |
219,1 8,62 |
178 7,00 |
| 10 x 6 | 273,0 10,75 |
168,3 6,62 |
178 7,00 |
| 10 x 5 | 273,0 10,75 |
141,3 5,56 |
178 7,00 |
| 10 x 4 | 273,0 10,75 |
114,3 4,50 |
178 7,00 |
| 12 x 10 | 323,8 12,75 |
273,0 10,75 |
203 8,00 |
| 12 x 8 | 323,8 12,75 |
219,1 8,62 |
203 8,00 |
| 12 x 6 | 323,8 12,75 |
168,3 6,62 |
203 8,00 |
| 12 x 5 | 323,8 12,75 |
141,3 5,56 |
203 8,00 |
| X12 14 | 355,6 14,00 |
323,8 12,75 |
330 13,00 |
| 14 x 10 | 355,6 14,00 |
273,0 10,75 |
330 13,00 |
| 14 x 8 | 355,6 14,00 |
219,1 8,62 |
330 13,00 |
| 14 x 6 | 355,6 14,00 |
168,3 6,62 |
330 13,00 |
| 16 x 14 | 406,4 16,00 |
355,6 14,00 |
356 14,00 |
| X12 16 | 406,4 16,00 |
323,8 12,75 |
356 14,00 |
| 16 x 10 | 406,4 16,00 |
273,0 10,75 |
356 14,00 |
| 16 x 8 | 406,4 16,00 |
219,1 8,62 |
356 14,00 |
| 18 x 16 | 457 18,00 |
406,4 16,00 |
381 15,00 |
| 18 x 14 | 457 18,00 |
355,6 14,00 |
381 15,00 |
| X12 18 | 457 18,00 |
323,8 12,75 |
381 15,00 |
| 18 x 10 | 457 18,00 |
273,0 10,75 |
381 15,00 |
| 20 x 18 | 508 20,00 |
457 18,00 |
508 20,00 |
| 20 x 16 | 508 20,00 |
406,4 16,00 |
508 20,00 |
| 20 x 14 | 508 20,00 |
355,6 14,00 |
508 20,00 |
| X12 20 | 508 20,00 |
323,8 12,75 |
508 20,00 |
| 22 x 20 | 559 22,00 |
508 20,00 |
508 20,00 |
| 22 x 18 | 559 22,00 |
457 18,00 |
508 20,00 |
| 22 x 16 | 559 22,00 |
406,4 16,00 |
508 20,00 |
| 22 x 14 | 559 22,00 |
355,6 14,00 |
508 20,00 |
| 24 x 22 | 610 24,00 |
559 22,00 |
508 20,00 |
| 24 x 20 | 610 24,00 |
508 20,00 |
508 20,00 |
| 24 x 18 | 610 24,00 |
457 18,00 |
508 20,00 |
| 24 x 16 | 610 24,00 |
406,4 16,00 |
508 20,00 |
| 26 x 24 | 660 26,00 |
610 24,00 |
610 24,00 |
| 26 x 22 | 660 26,00 |
559 22,00 |
610 24,00 |
| 26 x 20 | 660 26,00 |
508 20,00 |
610 24,00 |
| 26 x 18 | 660 26,00 |
457 18,00 |
610 24,00 |
| 28 x 26 | 711 28,00 |
660 26,00 |
610 24,00 |
| 28 x 24 | 711 28,00 |
610 24,00 |
610 24,00 |
| 28 x 20 | 711 28,00 |
508 20,00 |
610 24,00 |
| 28 x 18 | 711 28,00 |
457 18,00 |
610 24,00 |
| 30 x 28 | 762 30,00 |
711 28,00 |
610 24,00 |
| 30 x 26 | 762 30,00 |
660 26,00 |
610 24,00 |
| 30 x 24 | 762 30,00 |
610 24,00 |
610 24,00 |
| 30 x 20 | 762 30,00 |
508 20,00 |
610 24,00 |
| 32 x 30 | 813 32,00 |
762 30,00 |
610 24,00 |
| 32 x 28 | 813 32,00 |
711 28,00 |
610 24,00 |
| 32 x 26 | 813 32,00 |
660 26,00 |
610 24,00 |
| 32 x 24 | 813 32,00 |
610 24,00 |
610 24,00 |
| 34 x 32 | 864 34,00 |
813 32,00 |
610 24,00 |
| 34 x 30 | 864 34,00 |
762 30,00 |
610 24,00 |
| 34 x 26 | 864 34,00 |
660 26,00 |
610 24,00 |
| 34 x 24 | 864 34,00 |
610 24,00 |
610 24,00 |
| 36 x 34 | 914 36,00 |
864 34,00 |
610 24,00 |
| 36 x 32 | 914 36,00 |
813 32,00 |
610 24,00 |
| 36 x 30 | 914 36,00 |
762 30,00 |
610 24,00 |
| 36 x 26 | 914 36,00 |
660 26,00 |
610 24,00 |
| 36 x 24 | 914 36,00 |
610 24,00 |
610 24,00 |
| 38 x 36 | 965 38,00 |
914 36,00 |
610 24,00 |
| 38 x 34 | 965 38,00 |
864 34,00 |
610 24,00 |
| 38 x 32 | 965 38,00 |
813 32,00 |
610 24,00 |
| 38 x 30 | 965 38,00 |
762 30,00 |
610 24,00 |
| 38 x 28 | 965 38,00 |
711 28,00 |
610 24,00 |
| 38 x 26 | 965 38,00 |
660 26,00 |
610 24,00 |
| 40 x 38 | 1016 40,00 |
965 38,00 |
610 24,00 |
| 40 x 36 | 1016 40,00 |
914 36,00 |
610 24,00 |
| 40 x 34 | 1016 40,00 |
864 34,00 |
610 24,00 |
| 40 x 32 | 1016 40,00 |
813 32,00 |
610 24,00 |
| 40 x 30 | 1016 40,00 |
762 30,00 |
610 24,00 |
| 42 x 40 | 1067 42,00 |
1016 40,00 |
610 24,00 |
| 42 x 38 | 1067 42,00 |
965 38,00 |
610 24,00 |
| 42 x 36 | 1067 42,00 |
914 36,00 |
610 24,00 |
| 42 x 34 | 1067 42,00 |
864 34,00 |
610 24,00 |
| 42 x 32 | 1067 42,00 |
813 32,00 |
610 24,00 |
| 42 x 30 | 1067 42,00 |
711 28,00 |
610 24,00 |
| 44 x 42 | 1118 44,00 |
1067 42,00 |
610 24,00 |
| 44 x 40 | 1118 44,00 |
1016 40,00 |
610 24,00 |
| 44 x 38 | 1118 44,00 |
965 38,00 |
610 24,00 |
| 44 x 36 | 1118 44,00 |
914 36,00 |
610 24,00 |
| 46 x 44 | 1168 46,00 |
1118 44,00 |
711 28,00 |
| 46 x 42 | 1168 46,00 |
1067 42,00 |
711 28,00 |
| 46 x 40 | 1168 46,00 |
1016 40,00 |
711 28,00 |
| 46 x 38 | 1168 46,00 |
965 38,00 |
711 28,00 |
| 48 x 46 | 1219 48,00 |
1168 46,00 |
711 28,00 |
| 48 x 44 | 1219 48,00 |
1118 44,00 |
711 28,00 |
| 48 x 42 | 1219 48,00 |
1067 42,00 |
711 28,00 |
| 48 x 40 | 1219 48,00 |
1016 40,00 |
711 28,00 |
*NPS: Tamanho nominal da tubulação; O.D L: Diâmetro externo no chanfro, grande extremidade; O.D S: Diâmetro externo no chanfro, extremidade pequena; H: Centro-à-fim.
