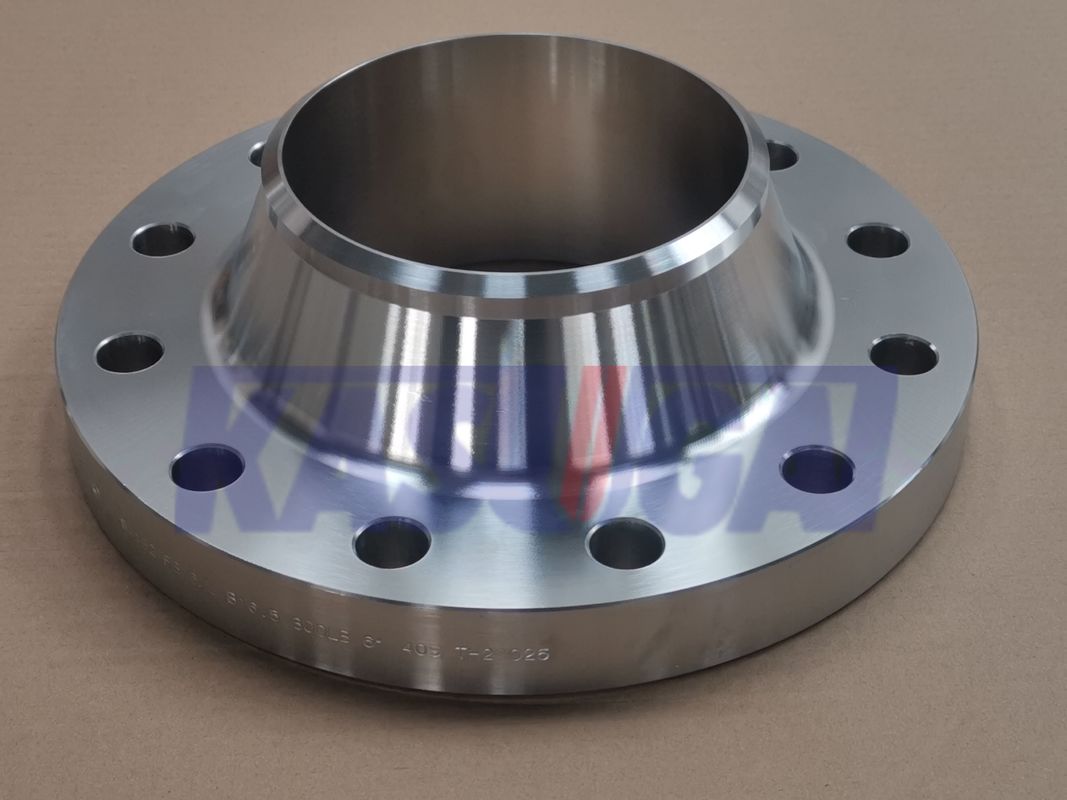

ASTM A182 F5 Flange de pescoço de solda de aço ligado Flange de aço ligado

ASTM A182 F5 ANSI B16.5/B16.47 Flancas de pescoço de solda de aço ligado

Flancas de pescoço de liga de aço.Informações

Uma brincadeira de pescoço de liga de aço é um tipo de brincadeira feita de aço ligado que apresenta um design de pescoço de solda.

As flanges de pescoço de solda de aço ligado são feitas de vários grades de aço ligado, como ASTM A182 F5, F9, F11, F22 ou F91.e resistência à temperatura reforçada, tornando-o adequado para aplicações em ambientes de alta pressão e alta temperatura.

As flanges de pescoço de solda de aço ligado estão disponíveis em uma ampla gama de tamanhos, que vão desde pequenos diâmetros até grandes diâmetros, para acomodar diferentes tamanhos de tubos e requisitos do sistema.

As flanges de pescoço de solda de aço ligado estão disponíveis em uma ampla gama de tamanhos, que vão desde pequenos diâmetros até grandes diâmetros, para acomodar diferentes tamanhos de tubos e requisitos do sistema.

As flanges são concebidas para suportar níveis de pressão específicos, tais como classe 150, classe 300, classe 600, etc., em função dos requisitos de aplicação.Os valores de pressão determinam a capacidade da flange para lidar com diferentes pressões de funcionamento.

As flanges de pescoço de solda de aço ligado têm a capacidade de resistir a altas temperaturas, tornando-as adequadas para aplicações que envolvem temperaturas elevadas.

Normas e materiais: ASTM A182 F5

Composição química das flanges de liga ASTM A182 F5

Propriedades mecânicas das flanges de liga ASTM A182 F5

Flange de pescoço de soldadura longas(LWN)

Este tipo de flange é considerado como flange de cabo alto, que foram criados para que a tensão pudesse ser transferida para o tubo e diminuindo a concentração de tensão na parte inferior da flange.

A flange longa do pescoço de soldagem é aplicada principalmente à construção de recipientes de pressão que funcionam como um bocal (como um bocal de termo-poço).Para fixar uma flange de pescoço de soldagem comum a um recipiente sob pressãoA flange LWN, por outro lado, é fixada diretamente ao recipiente, portanto, pode ser vista como um bico integralmente reforçado.Ele evita fazer uma costura de soldagem no tubo para flange e fornece auto-reforço.

Redução da flange do pescoço da solda

Também é chamado de flange de pescoço de soldagem de redução, porque o pescoço da flange tem um diâmetro de redução que para soldar a um tubo de diâmetro menor.

A flange de pescoço de soldadura redutora é usada para fazer uma redução no diâmetro do tubo..Tal como ilustrado na Figura-1, a extremidade maior da flange redutora A, que está em contacto com a flange padrão B, é conhecida como “o tamanho a partir do qual a redução está a ser feita”;a extremidade mais pequena da flange redutora AO fluxo deve viajar do tamanho menor para o maior. Se a direção do fluxo fosse invertida, o fluxo deve ser de um tamanho diferente.Turbulências graves podem ocorrer..

A fim de fazer uma redução na linha de tubulação com duas flanges de pescoço de soldadura padrão, deve ser utilizado um redutor adicional, tal como ilustrado na figura 2. O comprimento total desta configuração é de 2L+H,que é muito mais longo que o L+M de uma junção de flanges redutoras, tal como ilustrado na Figura-1O que significa que o uso de flanges redutoras pode economizar espaço efetivamente em situações de congestionamento.

Indicadores de pressão-temperatura

Tanto a ASME B16.5 como a ASME B16.47 estipulam valores de pressão-temperatura para o aço ASTM A182 F5,que são as pressões máximas admissíveis de manômetro de trabalho, em psi, à temperatura em graus Fahrenheit. A ficha de dados está dividida por classes: as flanges ASME B16.5 estão disponíveis nas classes 150, 300, 400, 600, 900, 1500, 2500; as flanges ASME B16.47 série A estão disponíveis nas classes 150, 300, 400, 600, 900;e ASME B16.47 Série B estão disponíveis nas classes 75, 150, 300, 400, 600, 900.

Processo de Fabricação
