| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | O ANSI B16.11 de ASTM A234/A420/A105 forjou |
| Documento | Folheto PDF do produto |
Informações sobre o produto
| Nome do produto | ASTM A234/A420/A105 ASME B16.11 forjou os encaixes do aço carbono |
| Escala do tamanho | 1/8" a 4" |
| Tipo | Cotovelo (90/45), cruz, T, acoplamento, meio acoplamento, chefe, tampão, dístico, cotovelo da rua, tomada, bucha |
| Dimensões e padrões | ASME B16.11 |
| Espessura | Sch 5S a Sch XXS |
| Origem | China |
| Aplicações | Indústria de Petro-produto químico, indústria de petróleo e gás, indústria nuclear, indústria da polpa & de papel, pesquisa & desenvolvimento, projetos & defesa mega & indústrias do desenvolvimento |
| Revestimento | Zinque mergulho preto galvanizado, pintura antiferrugem chapeado, do óleo da pintura, o frio e o quente, transparente amarelo |
| Especificações |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
ASTM A234 que cabe a composição quimica (%)
| Si | S | Manganês | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
ASTM A420 que cabe a composição quimica (%)
| C | Manganês | P | S | Si | Ni | Cr | Mo | Cu | Cb | V | |
| WPL3 | 0,2 | 0.31-0.64 | 0,05 | 0,05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0,3 | 0.5-1.35 | 0,035 | 0,04 | 0.15-0.4 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
ASTM A105 que cabe a composição quimica (%)
| Classe de aço |
C máximo |
Si | Manganês |
P máximo |
S máximo |
Ni máximo |
Cr máximo |
Mo máximo |
V máximo |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
MSS-SP-75 que cabe a composição quimica (%)
| Si | S | Manganês | P | C | Mo | Cr | Ni | Cu | V | Cb | Si | |
| Máximo | 0,5 | 0,035 | 1,6 | 0,035 | 0,3 | 0,13 | 0,25 | 0,5 | 0,5 | 0,13 | 0,1 | 0,05 |
Os encaixes forjados são usados para sistemas de encanamento abaixo de 2 ou 4 polegadas no diâmetro (″ 4 ″ para os encaixes 2000#/3000#, 2 para os encaixes 6000#/9000#), visto que os encaixes buttweld são usados para o encanamento do diâmetro maior.
Os dois tipos principais de encaixes forjados são os encaixes assim chamados da solda do soquete (que são conectados às tubulações por soldas de faixa) e encaixes rosqueados (a tubulação é parafusada no encaixe).
Os ASME B16.11, SP 75 de MSS, SP 83 de MSS, especificações do SP 95 de MSS cobrem os encaixes forjados (solda do soquete e rosqueado) para caber as tubulações de aço inoxidável e de níquel da liga de ASME B36.10 e de ASME B36.19 de carbono, de liga, do tamanho furado pequeno.
Os encaixes forjados são fabricados dos blocos contínuos de aço, que são feitos à máquina para obter a forma exigida final dentro das tolerâncias ajustadas pelas especificações aplicáveis mencionadas acima. Isto é diferente dos encaixes buttweld, que são fabricados cortando, dobrando e dando forma às tubulações de aço sem emenda ou soldadas.
A solda do soquete e os encaixes rosqueados estão disponíveis nas formas múltiplas (cotovelos, T, tampões, adaptadores, acoplamentos, etc.), nos tamanhos (tamanhos furados entre 1/8 e 4 polegadas, e nas avaliações como 2000#, 3000#, 6000#, 9000#) e em categorias materiais (o mais comuns são ASTM A105, ASTM A350 LF1/2/3/6 para baixo-temperaturas, ASTM 182 para aplicações corrosivas, de alta temperatura). A classe do encaixe representa o máximo permitido a pressão que o dispositivo pode suportar.
Os encaixes da classe 3000 são usados para as tubulações na programação 80/XS; Classe 6000 para as tubulações Sch. 160; Encaixes da classe 9000 para as tubulações com espessura de parede maior (XXS).
Os cotovelos forjados são usados para mudar o sentido do sistema tranquilo por 45 ou 90 graus. Os cotovelos forjados são fabricados de acordo com ASME B16.11 em várias categorias materiais, com solda do soquete ou conexões de tubulação rosqueadas. Um tipo especial é da “o cotovelo assim chamado rua”.
Graus forjados dos cotovelos 45 e 90, cotovelo da rua.

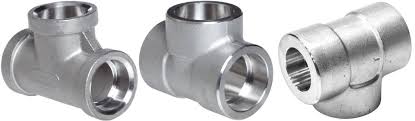

Os T forjados são usados para ramificar uma tubulação em 90 graus. Os T podem ser retos (igual) ou reduzindo-se.
Os T forjados ASME B16.11 estão disponíveis com solda do soquete ou conexões rosqueadas (NPT ou BSP). As dimensões de T forjados são cobertas pelo SP 75 de MSS e pelas especificações de ASME B16.11.
As laterais forjadas caracterizam uma forma de Y e são usadas para ramificar uma tubulação em 30 graus (ou em ângulos diferentes, de acordo com as especificações tranquilas).
As tomadas forjadas estão disponíveis com uma cabeça redonda, esquadrada ou sextavada e são usadas para cegar as tubulações.
As buchas sextavadas são fabricadas de acordo com ASME B16.11 e usadas para juntar-se a dois artigos rosqueados de um tamanho diferente.
Os acoplamentos são encaixes forjados fabricados de acordo com ASME B16.11 e são usados para juntar-se às tubulações.
Estão disponíveis em meio ou em sem redução e com solda do soquete ou conexões rosqueadas (ou uma combinação dos dois para aplicações tranquilas especiais).
Os redutores estão disponíveis em dois tipos principais, chamados 1 e 2. São usados para conectar as tubulações e reduzir o tamanho furado.
As uniões estão disponíveis no homem à fêmea, fêmea aos tipos, à porca do talão, e ao projeto fêmeas de Rockwood. As uniões cumprem com o padrão do SP 83 de MSS.
ASME B16.11 forjou os encaixes está disponível com dois tipos de conexões de extremidade, que são chamadas do “solda soquete” e “rosqueadas” (mostrado na imagem).
Os encaixes da solda do soquete são usados para as aplicações onde as conexões fortes e duradouros são exigidas. Os encaixes da solda do soquete são muito seguros mas são demorados instalar em um sistema tranquilo (devido à carga de trabalho pesada causada soldando operações nas peças pequenas).
Os encaixes da solda do soquete estão disponíveis nos tamanhos de 1/8 a 4 polegadas e nas classes entre 2000# e 9000#.
Os pedidos típicos para os encaixes da solda do soquete são:
Solda de faixa contra a solda de extremidade: uma conexão da soldadura de extremidade enche as diferenças entre dois dispositivos, que são chanfrados em 30 graus.
Os encaixes rosqueados são usados para sistemas tranquilos menos-críticos, tais como a distribuição de água, a proteção contra incêndios, e refrigerar, ou para o assunto de baixa pressão das instalações não à vibração, ao alongamento e às forças de dobra. Os encaixes de tubulação rosqueados não são seridos para líquidos com temperaturas constantemente em mudança, porque as mudanças repentinas podem rachar a conexão.
Os dois tipos principais de linhas são os BSP e o NPT, que não são o compatível com o outro:
BSP significa “a tubulação padrão britânica” e pode mais ser dividido nas variações (paralelas) de BSPT (afilado) e de BSPP. As linhas têm um ângulo 55° neste caso. BSP rosqueou os encaixes é menos comum do que o NPT rosqueou os encaixes na indústria de petróleo e gás
O NPT representa “a tubulação nacional afilada” e é o padrão dominante para os encaixes forjados rosqueados na indústria de petróleo e gás. O rosqueamento do NPT é coberto pela especificação de ASME B1.20.1 e baseado em ângulos do flanco da linha 60° (contra 55° do tipo de BSP).
