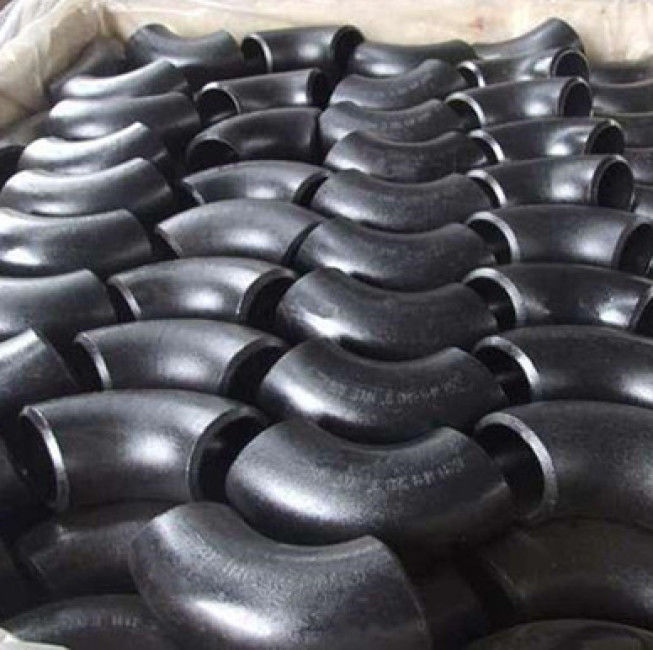

Solda de extremidade dos encaixes do aço carbono de A234 WPB cotovelo ASME B16.9 de 90 graus

Soldadura de extremidade do aço carbono de ASTM A234 WPB B16.9 L/R cotovelo de 90 graus
O cotovelo dos encaixes de tubulação do aço carbono poderia ser meio um encaixe o mais comum do CS utilizado para conectar a tubulação ou a tubulação para permitir para alterar-se do sentido, a maior parte da vezes um 90° ou um ângulo 45°, embora o aço carbono do cotovelo de 22,5 graus é utilizado adicionalmente em uma estrutura tranquila. Os cotovelos do aço carbono são os encaixes do metal que mudam o sentido da tubulação na tubulação de aço carbono. As conexões são rosqueadas e soldadas. Dividido pelo ângulo, há 45 ° e 90 o ° do ° 180 os três os mais de uso geral, além do que outras necessidades de planejamento igualmente inclui o ° 60 e o outro cotovelo anormal do ângulo. Os materiais do cotovelo são ferro fundido, aço de aço inoxidável, de liga, ferro maleável, aço carbono, metais não-ferrosos e plásticos. As conexões ao tubo são: (conexão de solda direta da flange do método o mais comum), conexão quente do derretimento, conexão do electrofusion, conexão de parafuso e conexão do soquete. De acordo com o processo de produção pode ser dividido em: cotovelo de solda, carimbando o cotovelo, empurrando o cotovelo, cotovelo de moldação e assim por diante. O cotovelo do aço carbono é um tipo dos encaixes de tubulação do aço carbono.

O cotovelo do aço carbono é dividido primeiramente em seu raio de curvatura, que pode ser dividido em cotovelos longos do raio e em cotovelos curtos do raio. O cotovelo do longo-raio refere seu raio do igual da curvatura a 1,5 vezes ao diâmetro exterior do tubo, IE R = 1.5D. Um cotovelo do curto-raio significa que seu raio de curvatura é igual ao diâmetro exterior do tubo, IE R = 1.0D. (D é o diâmetro do cotovelo, e R é o raio de curvatura. D pode igualmente ser expressado em termos das dobras.) Se há 17 níveis segundo a avaliação da pressão, os mesmos padrões que no tubo dos E.U. são: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40, Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS, o mais de uso geral são STD e XS. De acordo com o ângulo do cotovelo, há os cotovelos 45°, os cotovelos de 90° e os cotovelos 180°.

Informações sobre o produto


Dimensões do cotovelo de ASME B16.9 L/R
O cotovelo de ASME B16.9 é usado quando uma tubulação muda o sentido. Os cotovelos podem girar acima, gerenciem para baixo, gerenciem saido, direito, ou todo o ângulo no meio. O raio longo (L/R) os cotovelos denotam cotovelos com a dimensão do centro-à-fim do raio 1.5D que iguala a 1,5 x NPS na unidade da polegada. Os cotovelos longos padrão do raio de ASME B16.9 podem mais ser classificados como 90° e 45° de acordo com o ângulo da mudança do fluxo-sentido.


*NPS: Tamanho nominal da tubulação; O.D: Diâmetro externo no chanfro; : Centro-à extremidade, cotovelos de 90 graus;.
