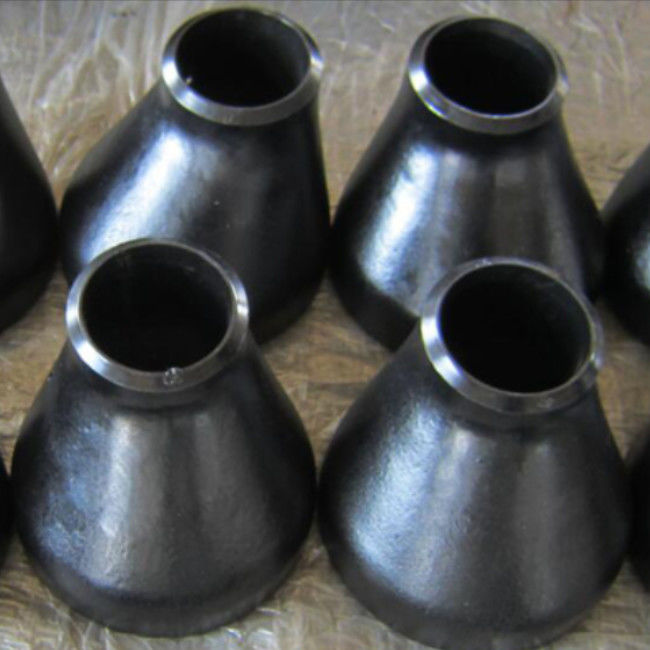

Redutor excêntrico do aço carbono de SCH 80S, encaixe excêntrico do redutor de ASTM A234

ASTM A234 GR. Redutor excêntrico do aço carbono de WPB ASME B16.9

Redutor excêntrico de ASTM A234 WPB B16.9

O redutor de STM A234 WPB é usado para conectar duas tubulações do tamanho diferente em um sistema tranquilo. Uma extremidade do redutor de A234 WPB corresponde ao diâmetro da tubulação do grande diâmetro e a outra extremidade do redutor concêntrico A234 corresponde ao diâmetro da tubulação de pequeno diâmetro.

O redutor excêntrico de ASTM A234 é uma forma rara. Tem a expansão em seu corpo somente em um lado do comprimento dele. O outro lado das sobras do comprimento paralelas às tubulações. Isto faz fácil alinhar e segurar em lugar específicos. O redutor A234 excêntrico é igualmente eficaz como concêntricos mas é mais específico nas necessidades. O redutor de SCH 40 WPB indica o tamanho nominal da tubulação na programação 40. O redutor concêntrico de WPB é uma versão especial do redutor de ASTM A234 WPB que é usado em conduzir aonde a mudança abrupta na pressão pode danificar o sistema.

ASTM A234 WPB dimensões concêntricas/excêntricas de B16.9 do redutor (milímetros)

Os redutores são usados frequentemente quando os desenhistas tranquilos querem reduzir o diâmetro de uma corrida reta da tubulação. Há dois estilos dos redutores padrão disponíveis em ASME B16.9: Concêntrico – tendo uma linha central comum; Redutor excêntrico – que desloca linhas centrais.

*NPS: Tamanho nominal da tubulação; O.D L: Diâmetro externo no chanfro, grande extremidade; O.D S: Diâmetro externo no chanfro, extremidade pequena; H: Centro-à-fim.

Composições quimicas do TAMPÃO de ASTM A234 WPB (%)

*For ASTM A234 GR. WPB, o equivalente de carbono (C.E.), com base na análise do calor e na seguinte fórmula, será no máximo de 0,50. C.E. = C + manganês/6 + (Cr + Mo + V)/5 + () do Ni + do Cu/15. Os valores de C.E. serão relatados no relatório de teste.

Os encaixes de *ASTM A234 WPB feitos da barra ou da placa podem ter 0,35 carbonos máximos e que fez dos forjamentos pode ter 0,35 carbonos máximos e 0,35 silicones máximos sem o mínimo.

o *For cada redução de 0,01% abaixo do máximo especificado do carbono, um aumento de 0,06% manganeses acima do máximo especificado será permitido, até um máximo de 1,65%.

a soma do *The do cobre, do níquel, do cromo, e do molibdênio não excederá 1,00%
