| Lugar de origem | China |
| Marca | Kasugai |
| Número do modelo | Tampão de ASTM A234 WPB B16.9 |
| Documento | Folheto PDF do produto |

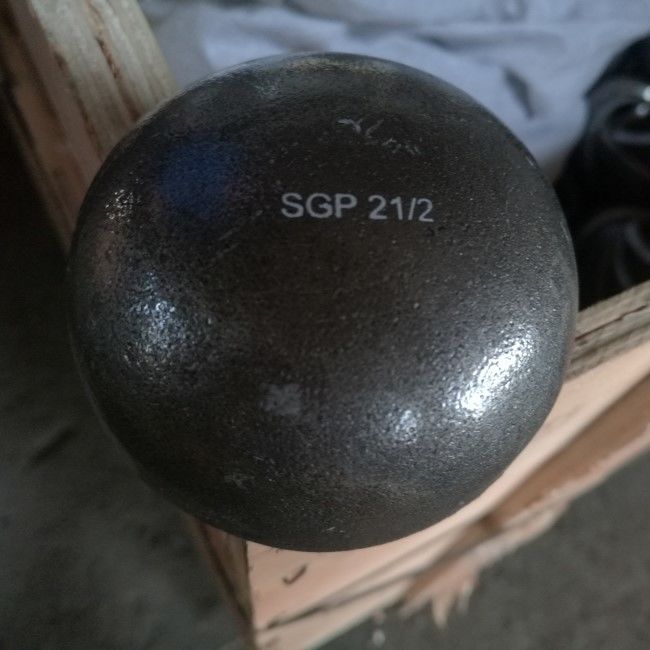

ASTM A234 GR. Tampão de extremidade do aço carbono de WPB ASME B16.9
O tampão é um encaixe que simplifique embarcações de pressão ou extremidades de selagem das tubulações em um sistema. São consultados igualmente para conduzir tão extremidades porque um tampão de ASTM A234 WPB é usado na extremidade de uma tubulação. Tampões, quando unido corretamente para fornecer uma selagem da escape-prova. Quando diversos setores industriais usarem estes encaixes para selar as tubulações ou as embarcações de pressão. Os tampões da tubulação de ASTM A234 WPB podem igualmente ser usados para eliminar a presença de blocos do ar em umas tubulações, particularmente nas linhas que levam a água. Frequentemente, são usados para proteger as extremidades de uma tubulação da obtenção deformados ou lascados por forças externos. Além disso, o uso de um tampão de extremidade da soldadura de extremidade A234 WPB pode impedir dano de linhas internas dentro da tubulação ou do tubo.
Informações sobre o produto
| Nome do produto | ASTM A234 GR. Tampão de extremidade do aço carbono de WPB ASME B16.9 |
| Escala do tamanho | 1/2” a 48" |
| Espessura de parede | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Padrões | ASTM A234 |
| Categoria | WPB |
| Padrões de fabricação | ASME B16.9 MSS-SP-43 |
| Revestimento | óleo preto da Oxidação-prova ou óleo galvanizado, transparente quente |
Dimensões do tampão de extremidade de ASTM A234 WPB B16.9 (milímetros)
O tampão é usado para selar uma extremidade aberta da tubulação. Em conduzir a engenharia, o tampão fez de acordo com ASME B16.9 será soldado à extremidade e não precisa de ser incluído na dimensão do comprimento da corrida da tubulação.
| NPS | O.D milímetro polegada |
E [NOTA (1)] milímetro polegada |
E milímetro polegada |
E1 [NOTA (2)] milímetro polegada |
| 1/2 | 21,3 0,84 |
25 1,00 |
4,57 0,18 |
25 1,00 |
| 3/4 | 26,7 1,05 |
25 1,00 |
3,81 0,15 |
25 1,00 |
| 1 | 33,4 1,32 |
38 1,50 |
4,57 0,18 |
38 1,50 |
| 1-1/4 | 42,2 1,66 |
38 1,50 |
4,83 0,19 |
38 1,50 |
| 1-1/2 | 48,3 1,90 |
38 1,50 |
5,08 0,20 |
38 1,50 |
| 2 | 60,3 2,38 |
38 1,50 |
5,59 0,22 |
44 1,75 |
| 2-1/2 | 73,0 2,88 |
38 1,50 |
7,00 0,28 |
51 2,00 |
| 3 | 88,9 3,50 |
51 2,00 |
7,62 0,30 |
64 2,50 |
| 3-1/2 | 101,6 4,00 |
64 2,50 |
8,13 0,32 |
76 3,00 |
| 4 | 114,3 4,50 |
64 2,50 |
8,64 0,34 |
76 3,00 |
| 5 | 141,3 5,56 |
76 3,00 |
9,65 0,38 |
89 3,50 |
| 6 | 168,3 6,62 |
89 3,50 |
10,92 0,43 |
102 4,00 |
| 8 | 219,1 8,62 |
102 4,00 |
12,70 0,50 |
127 5,00 |
| 10 | 273,0 10,75 |
127 5,00 |
12,70 0,50 |
152 6,00 |
| 12 | 323,8 12,75 |
152 6,00 |
12,70 0,50 |
178 7,00 |
| 14 | 355,6 14,00 |
165 6,00 |
12,70 0,50 |
191 7,50 |
| 16 | 406,4 16,00 |
178 7,00 |
12,70 0,50 |
203 8,00 |
| 18 | 457,0 18,00 |
203 8,00 |
12,70 0,50 |
229 9,00 |
| 20 | 508,0 20,00 |
229 9,00 |
12,70 0,50 |
254 10,00 |
| 22 | 559,0 22,00 |
254 10,00 |
12,70 0,50 |
254 10,00 |
| 24 | 610,0 24,00 |
267 10,50 |
12,70 0,50 |
305 12,00 |
| 26 | 660,0 26,00 |
267 10,50 |
… | … |
| 28 | 711,0 28,00 |
267 10,50 |
… | … |
| 30 | 762,0 30,00 |
267 10,50 |
… | … |
| 32 | 813,0 32,00 |
267 10,50 |
… | … |
| 34 | 864,0 34,00 |
267 10,50 |
… | … |
| 36 | 914,0 36,00 |
267 10,50 |
… | … |
| 38 | 965,0 38,00 |
305 12,00 |
… | … |
| 40 | 1016,0 40,00 |
305 12,00 |
… | … |
| 42 | 1067,0 42,00 |
305 12,00 |
… | … |
| 44 | 1118,0 44,00 |
343 13,50 |
… | … |
| 46 | 1168,0 46,00 |
343 13,50 |
… | … |
| 48 | 1219,0 48,00 |
343 13,50 |
… | … |
*NPS: Tamanho nominal da tubulação; O.D: Diâmetro externo no chanfro; E: Comprimento [NOTA (1)]; E1: Limitando a espessura de parede para o comprimento; E: Comprimento [NOTA (2)].
Composições quimicas do TAMPÃO de ASTM A234 WPB (%)
| Categoria | C | Manganês | P | S | Si | Cr | Mo | Ni | Cu | V | N.B. |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
*For ASTM A234 GR. WPB, o equivalente de carbono (C.E.), com base na análise do calor e na seguinte fórmula, será no máximo de 0,50. C.E. = C + manganês/6 + (Cr + Mo + V)/5 + () do Ni + do Cu/15. Os valores de C.E. serão relatados no relatório de teste.
Os encaixes de *ASTM A234 WPB feitos da barra ou da placa podem ter 0,35 carbonos máximos e que fez dos forjamentos pode ter 0,35 carbonos máximos e 0,35 silicones máximos sem o mínimo.
o *For cada redução de 0,01% abaixo do máximo especificado do carbono, um aumento de 0,06% manganeses acima do máximo especificado será permitido, até um máximo de 1,65%.
a soma do *The do cobre, do níquel, do cromo, e do molibdênio não excederá 1,00%
