| Lugar de origem | China |
| Marca | Kasugai |
| Certificação | ISO PED AD2000 |
| Número do modelo | ASTM A234 ASME B16.11 Bujão de cabeça quadrada rosqueado de aço carbono de alta pressão |
| Documento | Folheto PDF do produto |

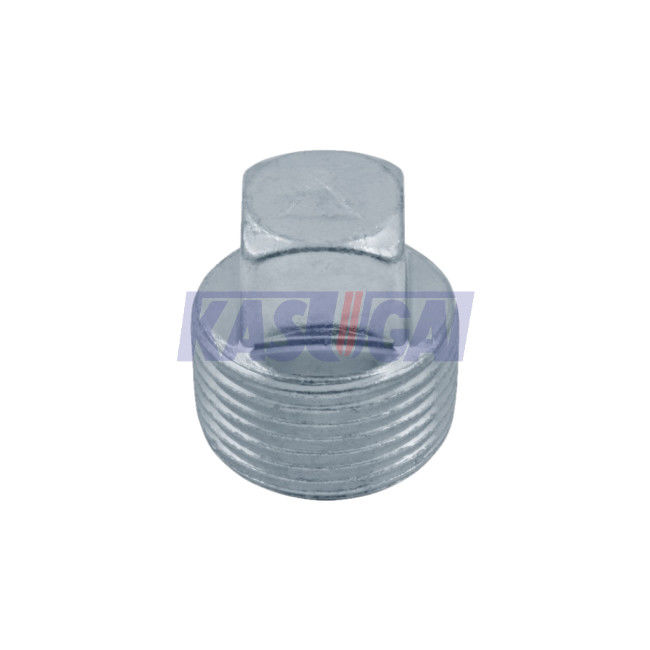

Tomada principal rosqueada do quadrado de ASTM A234 ASME B16.11 aço carbono de alta pressão (THD)
Informações sobre o produto
| Nome do produto | Tomada principal rosqueada do quadrado de ASTM A234 ASME B16.11 aço carbono de alta pressão (THD) |
| Tipos da linha | ASME B1.20.1 (NPT) |
| Dimensões | ASME B16.11 |
| Escala do tamanho | 1/8" a 4" |
| Classe da pressão | Classe 2000 3000 6000 |
| Padrões | ASTM A234 |
Padrões & materiais: ASTM A234 que cabe a composição quimica (%)
| Si | S | Manganês | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Dimensões da tomada principal do quadrado de ASME B16.11 (milímetros)
| NPS | Mínimo Comprimento, A | Mínimo Quadrado Altura, B | Mínimo Largura Plano, C (1) |
| ⅛ | 10 | 6 | 7,15 |
| ¼ | 11 | 6 | 9,55 |
| ⅜ | 13 | 8 | 11,11 |
| ½ | 14 | 10 | 14,29 |
| ¾ | 16 | 11 | 15,88 |
| 1 | 19 | 13 | 20,64 |
| 1 ¼ | 21 | 14 | 23,81 |
| 1 ½ | 21 | 16 | 28,58 |
| 2 | 22 | 18 | 53,34 |
| ½ 2 | 27 | 19 | 38,10 |
| 3 | 28 | 21 | 42,86 |
| 4 | 32 | 25 | 63,50 |
Nota geral: Todas as dimensões estão nos milímetros
Notas:
(1) a tolerância aplicada do fabricante assegurar-se-á de que as dimensões caibam o trabalho feito com ferramentas habitual dos E.U.
