Encaixes moldados de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO; PED |
| Número do modelo | ASTM A351 MSS SP-114 CL1000 Bucha de cabeça hexagonal com rosca fundida de aço inoxidável |
| Documento | Folheto PDF do produto |

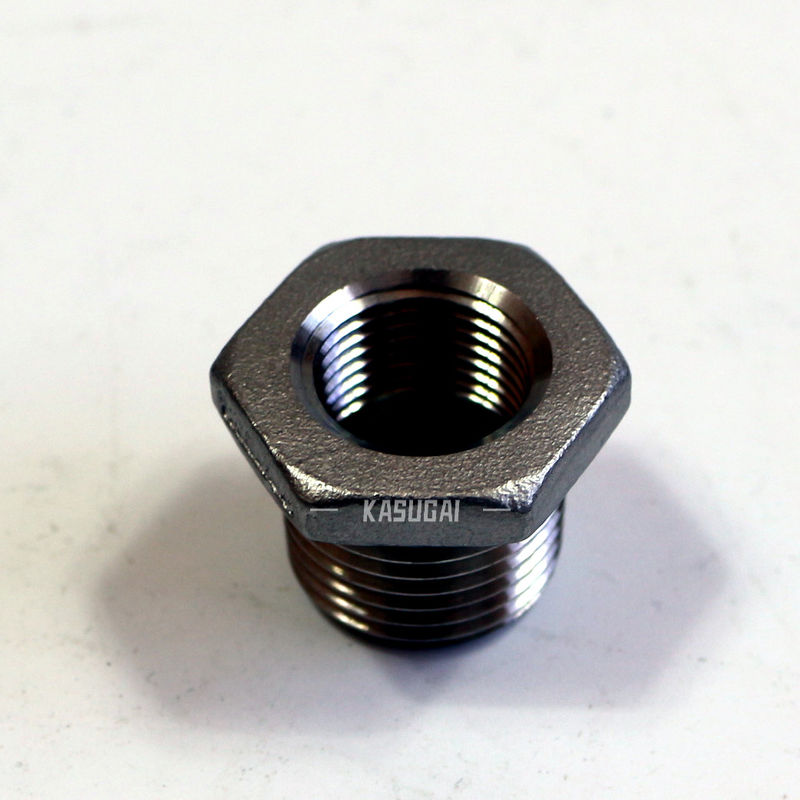

O molde de aço inoxidável de ASTM A351 MSS SP-114 CL1000 rosqueado encanta a bucha principal
Informações sobre o produto
| Nome do produto |
O molde de aço inoxidável de ASTM A351 MSS SP-114 CL1000 rosqueado encanta a bucha principal
|
| Tipos da linha | ASME B1.20.1 (NPT) |
| Dimensões | MSS SP-114 |
| Escala do tamanho | 1/4" a 4" |
| Classe da pressão | Classe 1000 |
| Materiais | ASTM A351 (CF8/CF8M) |
Padrões & materiais: ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M são boas força austenítica de aço inoxidável, da exibição e ductilidade. CF8/CF8M são aplicados extensamente na bomba e na válvula, fuzileiro naval, produto químico que processa, indústrias de transformação alimentar, CF8 deve igualmente ser aplicada em nuclear e em setores da defesa.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Categoria | C | Manganês | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Categoria |
Resistência à tração (ksi) |
Força de rendimento (ksi) |
Alongamento (%) |
Dureza (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
As dimensões de feito da classe 1000 rosqueado encantam as buchas principais (as polegadas)
| NPS | Comprimento da linha externo (mínima) | Comprimento da linha interna (mínima) | Altura da cabeça (mínima) | Largura nominal através dos planos (b) |
| T | D | C | ||
| ⅛ do × do ¼ | 0,44 | 0,26 | 0,12 | ⅝ |
| ⅛ do × do ⅜ | 0,50 | 0,40 | 0,16 | 11/16(a) |
| ¼ do × do ⅜ | 0,50 | 0,40 | 0,16 | 11/16(a) |
| ⅛ do × do ½ | 0,56 | 0,26 | 0,19 | ⅞ |
| ¼ do × do ½ | 0,56 | 0,40 | 0,19 | ⅞ |
| ⅜ do × do ½ | 0,56 | 0,41 | 0,19 | ⅞ |
| ⅛ do × do ¾ | 0,62 | 0,26 | 0,22 | 1 1/16 (a) |
| ¼ do × do ¾ | 0,62 | 0,40 | 0,22 | 1 1/16 (a) |
| ⅜ do × do ¾ | 0,62 | 0,41 | 0,22 | 1 1/16 (a) |
| ½ do × do ¾ | 0,62 | 0,53 | 0,22 | 1 1/16 (a) |
| 1 ⅛ do × | 0,75 | 0,26 | 0,25 | 1 ⅜ |
| 1 ¼ do × | 0,75 | 0,40 | 0,25 | 1 ⅜ |
| 1 ⅜ do × | 0,75 | 0,41 | 0,25 | 1 ⅜ |
| 1 ½ do × | 0,75 | 0,53 | 0,25 | 1 ⅜ |
| 1 ¾ do × | 0,75 | 0,55 | 0,25 | 1 ⅜ |
| 1 ¼ do × do ¼ | 0,81 | 0,40 | 0,28 | 1 ¾ |
| 1 ⅜ do × do ¼ | 0,81 | 0,41 | 0,28 | 1 ¾ |
| 1 ½ do × do ¼ | 0,81 | 0,53 | 0,28 | 1 ¾ |
| 1 ¾ do × do ¼ | 0,81 | 0,55 | 0,28 | 1 ¾ |
| 1 ¼ ×1 | 0,81 | 0,68 | 0,28 | 1 ¾ |
| 1 ¼ do × do ½ | 0,81 | 0,40 | 0,31 | 2 |
| 1 ⅜ do × do ½ | 0,81 | 0,41 | 0,31 | 2 |
| 1 ½ do × do ½ | 0,81 | 0,53 | 0,31 | 2 |
| 1 ¾ do × do ½ | 0,81 | 0,55 | 0,31 | 2 |
| 1 ½ ×1 | 0,81 | 0,68 | 0,31 | 2 |
| 1 ¼ do ½ ×1 | 0,81 | 0,71 | 0,31 | 2 |
| ¼ de 2 × | 0,88 | 0,40 | 0,34 | ½ 2 |
| ⅜ de 2 × | 0,88 | 0,41 | 0,34 | ½ 2 |
| ½ de 2 × | 0,88 | 0,53 | 0,34 | ½ 2 |
| ¾ de 2 × | 0,88 | 0,55 | 0,34 | ½ 2 |
| 2 ×1 | 0,88 | 0,68 | 0,34 | ½ 2 |
| ¼ 2 ×1 | 0,88 | 0,71 | 0,34 | ½ 2 |
| ½ 2 ×1 | 0,88 | 0,72 | 0,34 | ½ 2 |
| ½ do × de 2 ½ | 1,06 | 0,53 | 0,38 | 3 |
| ¾ do × de 2 ½ | 1,06 | 0,55 | 0,38 | 3 |
| 2 ½ ×1 | 1,06 | 0,68 | 0,38 | 3 |
| 2 ¼ do ½ ×1 | 1,06 | 0,71 | 0,38 | 3 |
| 2 ½ do ½ ×1 | 1,06 | 0,72 | 0,38 | 3 |
| 2 ½ ×2 | 1,06 | 0,76 | 0,38 | 3 |
| ½ de 3 × | 1,12 | 0,53 | 0,41 | ½ 3 |
| ¾ de 3 × | 1,12 | 0,55 | 0,41 | ½ 3 |
| 3 ×1 | 1,12 | 0,68 | 0,41 | ½ 3 |
| ¼ 3 ×1 | 1,12 | 0,71 | 0,41 | ½ 3 |
| ½ 3 ×1 | 1,12 | 0,72 | 0,41 | ½ 3 |
| 3 ×2 | 1,12 | 0,76 | 0,41 | ½ 3 |
| ½ 3 ×2 | 1,12 | 1,14 | 0,41 | ½ 3 |
| 4 ×1 | 1,25 | 0,68 | 0,50 | ⅝ 4 |
| ¼ 4 ×1 | 1,25 | 0,71 | 0,50 | ⅝ 4 |
| ½ 4 ×1 | 1,25 | 0,72 | 0,50 | ⅝ 4 |
| 4 ×2 | 1,25 | 0,76 | 0,50 | ⅝ 4 |
| ½ 4 ×2 | 1,25 | 1,14 | 0,50 | ⅝ 4 |
| 4 ×3 | 1,25 | 1,20 | 0,50 | ⅝ 4 |
Notas:
(a) quando fez do estoque da barra; as dimensões podem ser polegadas do ¾ e do 1 ⅛, respectivamente, a fim usar tamanhos regulares do estoque da barra.
(b) os fabricantes aplicados à tolerância shal asseguram dimensões caberão o trabalho feito com ferramentas habitual dos E.U.
