Encaixes moldados de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | O ¼ de CF8 SP-114 CL150 1” moldou o acoplamento unido rosqueado |
| Documento | Folheto PDF do produto |

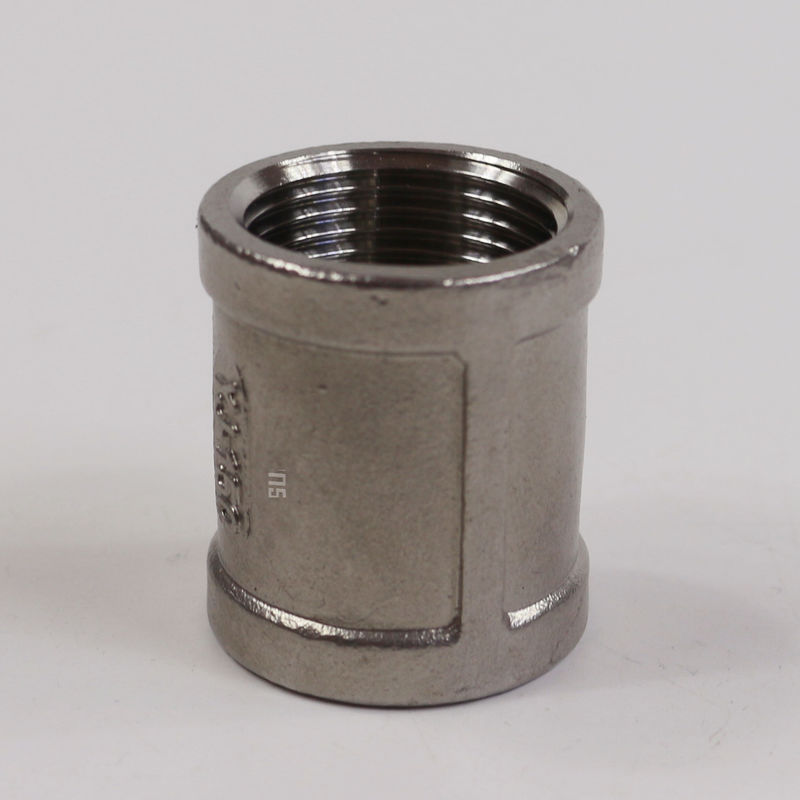

O ¼ de ASTM A351 CF8 MSS SP-114 CL150 1” moldou o acoplamento unido rosqueado
Informações sobre o produto
| Nome do produto | O ¼ de ASTM A351 CF8 MSS SP-114 CL150 1” moldou o acoplamento unido rosqueado |
| Tipos da linha | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Dimensões | MSS SP-114 |
| Escala do tamanho | 1 ¼” |
| Classe da pressão | Classe 150, 1000, 2000, 3000, 6000 e 9000 |
| Materiais | ASTM A351 CF8 |
ASTM A351 CF8 e CF8M
ASTM A351 CF8 e CF8M são boas força austenítica de aço inoxidável, da exibição e ductilidade. CF8/CF8M são aplicados extensamente na bomba e na válvula, fuzileiro naval, produto químico que processa, indústrias de transformação alimentar, CF8 deve igualmente ser aplicada em nuclear e em setores da defesa.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Categoria | C | Manganês | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Categoria |
Resistência à tração (ksi) |
Força de rendimento (ksi) |
Alongamento (%) |
Dureza (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Dimensões do acoplamento rosqueado do molde da classe 150 (reto e reduzindo tamanhos) (nas polegadas)
| NPS | Comprimento da linha (b) (mínimo) | Largura da faixa (mínima) | Espessura do metal (a) | Fora do diâmetro da faixa (c) (mínimo) | Comprimento dos acoplamentos retos (mínimos) | Comprimento dos acoplamentos de diminuição concêntricos (mínimos) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
NOTA GERAL: Reduzir acoplamentos pode ser tampouco sino ou em linha reta. O diâmetro externo (h) de acoplamentos de diminuição retos corresponderá à conexão de extremidade a maior do tamanho do encaixe de diminuição.
NOTAS:
(a) os testes padrões serão projetados produzir as carcaças da espessura do metal dadas na tabela. A espessura do metal em nenhum ponto será menos de 90% dos valores dados na tabela.
(b) o comprimento da linha pode estender além da largura da faixa. Contudo, a espessura mínima do metal (g) deve ser mantida na extremidade da linha.
(c) os acoplamentos, meios acoplamentos e acoplamentos da diminuição podem ser unidos ou não-unido.
(d) os reforços são permitidos conforme a seção 9. As linhas quebradas “externos” aplicáveis nos desenhos acima indicam onde os reforços são permitidos.
