Encaixes de alta pressão de aço inoxidável
>
|
| Lugar de origem | China |
| Marca | KASUGAI |
| Certificação | ISO-9001; PED; AD 2000 |
| Número do modelo | ASTM A182 F316 ASME B16.11 Alta Pressão l Rosca Forjada Street Elbow União de Tomada Cruzada |
| Documento | Folheto PDF do produto |

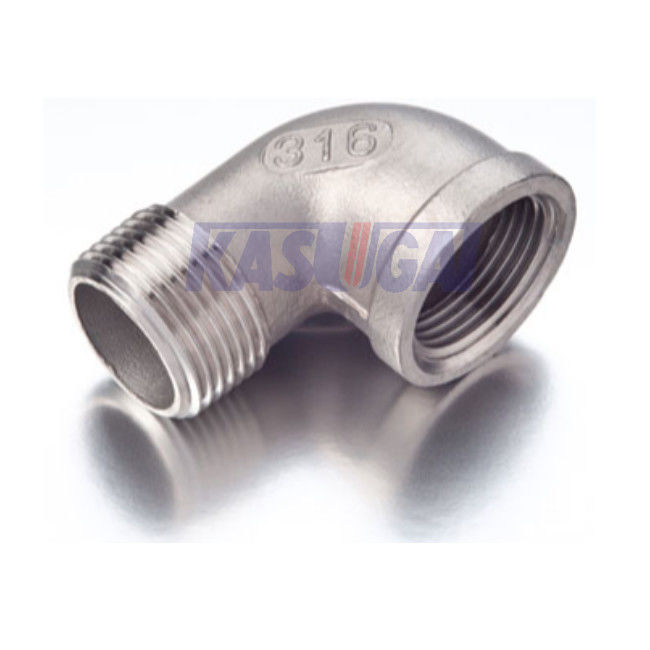

Cotovelo rosqueado forjado de aço inoxidável de alta pressão da rua de ASTM A182 F316 ASME B16.11
ASTM A182 F316 ASME B16.11 l de alta pressão forjou a união transversal rosqueada da tomada da tomada do cotovelo da rua
Informações sobre o produto
| Nome do produto | ASTM A182 F316 ASME B16.11 l de alta pressão forjou a união transversal rosqueada da tomada da tomada do cotovelo da rua |
| Tipos da linha | ASME B1.20.1 (NPT) |
| Dimensões | ASME B16.11 |
| Escala do tamanho | 1/8" a 2" |
| Classe da pressão | Classe 3000 6000 |
| Padrões | ASTM A182 F316/L |
Padrões & materiais: ASTM A182 F316/F316L
As flanges 316/de 316L de aço inoxidável aumentaram a resistência à corrosão de picada nos ambientes do cloreto devido à adição de molibdênio. A letra “L” denota o baixo índice de carbono. De acordo com ASME B16.5 e ASME B16.47, as flanges 316L dos SS 316/podem ser feitas dos forjamentos da categoria F316 ou F316L de ASTM A182, as carcaças das categorias CF8M ou CF3M de ASTM A351, e as placas das categorias 316 ou 316L de ASTM A240.
As flanges 316L dos SS 316/podem ser fornecidas nos tipos diversos tais como o pescoço de solda, deslizamento em, cego, soquete que solda, junção de regaço, rosqueada, e a diminuição, etc. flangeiam de ASME B16.5 podem ser fornecidos no ″ dos tamanhos 1/2 aos 24 ″ na classe 150, 300, 400, 600, 900, 1500, 2500. As flanges das séries A de ASME B16.47 podem ser fornecidas no ″ dos tamanhos 26 através do ″ 60 na classe 150, 300, 400, 600, 900; quando as flanges das séries B de ASME B16.47 puderem ser fornecidas no ″ dos tamanhos 26 com 60 na classe 75, 150, 300, 400, 600, 900
Composição quimica de ASTM A182 F316/F316L (%)
| Categoria | C, máximo | Manganês, máximo | P, máximo | S, máximo | Si, máximo | Ni | Cr | Mo | N, máximo |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Propriedades mecânicas de ASTM A182 F316/F316L
| Categoria |
Resistência à tração, minuto (MPa) |
Renda a força, minuto (MPa) |
Alongamento em 2inches, minuto (%) |
Redução de área, minuto (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
As dimensões de ASME B16.11 rosquearam o cotovelo da rua (os milímetros)
Cotovelo da rua de ASME B16.11 com uma extremidade MNPT e a outra extremidade FNPT
| NPS | J | H | G1 | G2 | B | L2 | L | ||||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3,18 | 5,08 | 2,74 | 4,22 | 6,4 | 6,7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3,30 | 5,66 | 3,22 | 5,28 | 8,1 | 10,2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3,51 | 6,98 | 3,50 | 5,59 | 9,1 | 10,4 | 13 |
| 1/2” | 28 | 35 | 41 | 48 | 38 | 44 | 4,09 | 8,15 | 4,16 | 6,53 | 10,9 | 13,6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4,32 | 8,53 | 4,88 | 6,86 | 12,7 | 13,9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4,98 | 9,93 | 5,56 | 7,95 | 14,7 | 17,3 | 19 |
| 1-1/4” | 51 | 54 | 66 | 71 | 62 | 70 | 5,28 | 10,59 | 5,56 | 8,48 | 17,0 | 18,0 | 21 |
| 1-1/2” | 54 | 64 | 71 | 84 | 70 | 84 | 5,56 | 11,07 | 6,25 | 8,89 | 17,8 | 18,4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7,14 | 12,09 | 7,64 | 9,70 | 19,0 | 19,2 | 22 |
Nota geral: todas as dimensões estão no milímetro
Notas: : extremidade centro-à-fêmea do cotovelo da rua; B: comprimento mínimo da linha perfeita; Espessurade parede mínima de G1; A parede mínima de G2 engrossa; H: diâmetro externo da faixa; J: centro-à-fim do cotovelo da rua; L: comprimento mínimo da linha do mal; L2 comprimento eficaz da linha externo;
